При заміні або підборі пневматичного фітингу важливо правильно визначити два параметри:
- Розмір під трубку (зовнішній діаметр шланга, який вставляється у фітінг).
- Розмір різьба (тип і розмір різьбового з'єднання, найчастіше BSP — British Standard Pipe).
Помилки при вимірюванні часто призводять до витоків повітря або несумісності деталей. Розберемо, як правильно виміряти все.
Вимір розміру цанги під трубку
Для швидкознімних фітингів (push-in) підбирається < трубки.
Використовуйте штангенциркуль, щоб виміряти зовнішній діаметр трубки, яку вставляють у фітинг.
Найбільш поширені розміри пневмотрубок:
- 4 мм
- 6 мм
- 8 мм
- 10 мм
- 12 мм
Приклад: якщо штангенциркуль показує 8,0 мм — вам потрібен фітинг під трубку Ø8 мм.
Яка різьба на пневмо фітингах
В Україні та ЄС для пневматики та гідравліки найбільш поширена різьба BSP (G або R) — британський стандарт трубної різьби.
Вона буває:
- BSPP (G) — циліндричне різьба, що зазвичай використовується з кільцем ущільнювача.
- BSPT (R) — конічна різьба, що ущільнюється по витках.

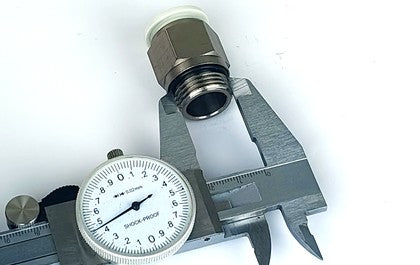

Для вимірювання найкраще використовувати різьбомір — шаблон, який ідеально прилягає до профілю різьби, без видимих зазорів або просвітів на вершинах/впадинах, вказує на стандарт. Але можна обійтися і лише штангенциркулем. Важливо заміряти:
- зовнішній діаметр різьби (по верхівках витків)
- обчислити кількість витків на дюйм (TPI), якщо це можливо. Дюйм – це 25,4 мм.
Таблиця розміру різьб BSP
Порівняйте виміряний зовнішній діаметр з таблицею стандартів BSP.
Нижче наведені найбільш використовувані розміри:
| Позначення BSP | Зовнішній діаметр різьба (мм) | Внутрішній діаметр (орієнтовно, мм) | У витків на дюйм | Приклад застосування |
| 1/8″ BSP | 9.7 мм | 8.5 мм | 28 | Розподільники та невеликі циліндри |
| 1/4″ BSP | 13.2 мм | 11.5 мм | 19 | Редуктори, клапани, середні циліндри |
| 3/8″ BSP | 16.7 мм | 15 мм | 19 | Середні циліндри |
| 1/2″ BSP | 20.9 мм | 18.5 мм | 14 | Клапани, циліндри великого розміру |
| 3/4″ BSP | 26.4 мм | 24 мм | 14 | Пневмомагістралі |
| 1″ BSP | 33.3 мм | 30 мм | 11 | Основні лінії, ресивери |
Вибір фітингу за отриманим розміром
Допустимо, вам потрібен фітинг на стиснене повітря до 8 бар під трубку Ø8 мм і зовнішньою різьбою діаметром 13,1 мм. За таблицею визначаємо, що це розмір 1/4″ BSP. У розділі фітингів в інтернет-магазині знаходимо прямий штуцер SF-EPC, кутовик або трійник потрібної форми, а потім вибираємо опції.
Будьте уважними. Якщо у вас внутрішня різьба конічна BSPT, то штуцер з циліндричною BSPP у нього не стане, а ось навпаки — підійде.
Якщо у Вас високий тиск більше 10 бар, то варто обирати більш міцні металеві фітинги — з накидними гайками серії SF-NPC (до 35 бар), які мають додатковий затиск трубки.
Корисні поради
- Не плутайте дюйми BSP з фактичними міліметрами — це умовний розмір, не рівний діаметру.
- Якщо фітинг вкручується в корпус без кільцевого ущільнення — придивіться, це може бути конічна різьба BSPT (R).
- Для щільного з'єднання використовуйте ФУМ-стрічку або анаеробний герметик.
Потрібна допомога з вибором фітингу?
Якщо у Вас є сумніви, то сфотографуйте фітинг поруч із замірами штангенциркулем діаметру і зверніться до наших фахівців для підбору
Дзвінки безкоштовно по Україні
+38 0800 210 317Правильний вибір — запорука точного підбору аналога та герметичного з'єднання без втрат тиску.
