Як міряти розміри пневмоциліндра штангенциркулем

При заміні пневмоциліндра важливо виміряти ключові параметри старого виробу. Невелике відхилення в діаметрі поршня, штока або довжина ходу може призвести до некоректної роботи системи або навіть до механічного заїдання.

Для вимірювань пневмоциліндру ідеально підійде штангенциркуль — це універсальний інструмент для більшості вимірювань. Ми приведемо фото та опишемо хитрощі та додаткові нюанси, які зроблять заміри правильними та відтворюваними.

Що потрібно підготувати для вимірювання

• надійний штангенциркуль (краще цифровий) із похибкою 0.01–0.02 мм; за відсутності — механічний, але відточений;
• аркуш паперу/блокнот та маркер для позначок;
• рулетка/лінійка для великих довжин (якщо короткий штангенциркуль);
• фотокамера телефону (щоб зафіксувати місця кріплення та орієнтацію);
• ліхтарик при поганому освітленні.

Які параметри потрібно виміряти (пріоритети)

1. Внутрішній діаметр циліндра (bore, Ø поршня) — найважливіший параметр, що визначає силу циліндра. Якщо у вас немає можливості розібрати пневмоциліндр, для орієнтиру можна використовувати зовнішні розміри циліндра (фото)
2. Діаметр штока (rod diameter) — важливий для міцності та підбору штокової гайки/штуцера.
3. Хід (stroke) — відстань повного висування штока від закритого до повністю відкритого положення. Важливо! Вимірювання мають бути з однієї точки
4. Загальна довжина в стані засунутого штока корисна при підборі аналога, який має мати таку саму довжину корпуса.
5. Монтажні розміри — відстані між центрами кріплень, розміри фланців, отворів, різьби.
6. Діаметр різьби/штирів та їх крок — якщо кріплення різьбові.
7. Товщина стінки у фланців, посадкові поверхні та виштовхувальні елементи.

Розмір внутрішнього діаметру пневмоциліндру

• Якщо циліндр розібраний — виміряйте прямо внутрішню поверхню корпусу штангенциркулем (внутрішніми губками). Штангенциркуль покаже діаметр Ø із точністю до 0.02–0.05 мм залежно від інструменту.
• Якщо циліндр нерозбірний, але шток витягнутий, можна виміряти діаметр поршня побічно, знявши дані з маркування або за каталогом. Якщо маркування немає і зняття неможливе – акуратно виміряйте зовнішній діаметр корпусу та використовуйте дані конструкції (не завжди коректно).

Порада: внутрішні губки штангенциркуля краще заводити в кілька позицій по колу (наприклад, 3-4 рази через 90°) — це покаже овальність. Запишіть мінімальне та максимальне значення.

Діаметр штока

• Вимірюйте діаметр штоку у висунутому положенні в декількох місцях, уникаючи місць подряпин і ущільнень, втулок і сальників.
• Затискайте шток зовнішніми губками штангенциркуля, щоб вони були перпендикулярно до осі пневмоциліндру (під кутом 90).

• Запишіть середнє значення та вкажіть відхилення (якщо є).

Хід пневмоциліндру

1. Хід пневмоциліндру — це різниця двох величин. Витягніть шток до упору і зафіксуйте, щоб виміряти відстань від опорної поверхні циліндра до торця штока. Потім повністю засуньте шток і виміряйте ті самі точки.
2. Якщо циліндр не дозволяє легко змінювати положення – можна використати маркування маркування на шильдику, або за видимими мітками зношеності.
3. Для довгих ходів (>300–400 мм) використовуйте рулетку; штангенциркуль буде надто коротким.

Загальна довжина

Виміряти загальна довжину штангенциркулем або рулеткою особливо важливо, якщо новий циліндр повинен поміститися в обмеженому просторі. Цей вимір здійснюють при повністю засунутому штоку.

1. Довжина корпусу вимірюється від задньої кришки до передньої
2. Загальна довжина циліндру це габаритний розмір по найбільш виступаючим поверхням.

Монтажні розміри і конфігурація

• Визначте тип кріплення: фланець, вушка на кінцях.
• Виміряйте відстані між центрами кріплення – це може бути критично важливо.
• Виміряйте діаметр посадкових отворів та відстані до країв. Якщо кріплення різьбове — виміряйте діаметр різьби та підрахуйте крок. Крок різьби можна визначити різьбоміром (шаблоном різьби) або підрахувати кількість ниток на 1 см).
• Сфотографуйте та замалюйте схему розмірів – це дуже допоможе підібрати або виготовити ідеальний аналог.

Додаткові розміри

• Товщина фланця, зовнішній діаметр корпусу, довжина видимої різьби.
• Якщо є демпфери, магнітні елементи або датчики положення, позначте їх розташування
• Заміряйте діаметр пильовиків, відстані між ущільненнями, якщо вам потрібен нестандартний циліндр

Практичні поради при вимірах

• Температура. Вимірювання при дуже високій/низькій температурі дають похибки. Бажано вимірювати за кімнатної температури.
• Чистота поверхні. Зніміть бруд/масло з місця вимірювання - на штангенциркулі це надасть більш точного значення.
• Повторність. Виконуйте кожен вимір хоча б 2-3 рази і в різних точках (для діаметрів — по колу).
• Запис із точністю. Вказуйте значення та інструмент (наприклад: Ø штока = 12.01 мм (штангенциркуль цифровий, точність 0.01 мм). Це допоможе нашій техпідтримці під час підбору.
• Овал/конусність. Якщо є різниця між вимірами в різних точках, вкажіть це. Іноді циліндр зношений, і нову деталь потрібно вибирати з урахуванням дефекту.
• Перевірка різьби. Для точного визначення різьби використовуйте різьбомір – якщо немає, то сфотографуйте різьбу крупним планом та сфери з кроком.

Часті помилки та як їх уникнути

• Вимірювання діаметру штока в місці з подряпинами або залишками ущільнень — призводить до невірного меншого значення.
• Вимірювання ходу «на око» – завжди використовуйте лінійку/рулетку.

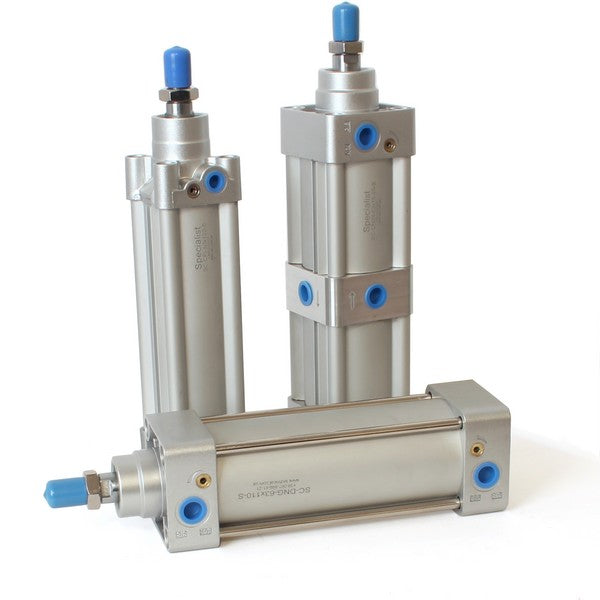

• Неврахування монтажних розмірів (центрів) — циліндр може не стати в раму. Так само важливо розуміти, що циліндри, які популярні в азіатських верстатах SC-SC виглядають схоже з європейським стандартом циліндрів SC-DNG/SC-CPI, але мають інші міжцентрові розміри.
• Ігнорування овальності — новий циліндр за номіналом може не підійти, якщо старе зношення та овальність велика.
• Неправильна ідентифікація кріплення - призводить до необхідності переробки кріплень.

Приклад запису вимірів (шаблон)

• Ø корпусу (bore) = 32.00 мм ±0.03 (штангенциркуль цифровий)
• Ø штока = 10.02 мм ±0.01 (мікрометр)
• Хід = 80 мм (виміряно рулеткою)
• Загальна довжина стиснутого = 120 мм (від кришки до кришки або від кришки до початку різьблення)
• Тип монтажу = вушко з отвором Ø 12 мм, відстань між центрами = 100 мм
• Різьба на штоку = M10x1.25 (приблизно — перевірити різьбоміром)
• Примітки: легка овальність внутрішнього корпусу ±0.05 мм; пильовик вимагає заміни.

Висновок та контрольний чек-лист

Точні вимірювання — запорука швидкої та правильної заміни пневмоциліндра. Зніміть усі ключові розміри, сфотографуйте кріплення та пам'ятайте про монтажні центри. Краще перевірити ще раз — ніж потім відправляти деталь у переробку.

Чек-лист перед надсиланням даних постачальнику:

• Ø поршня (bore) виміряно та вказано овальність.
• Ø штока виміряний (мікрометром/штангеном), без пошкоджень.
• Хід виміряний точно.
• Загальна довжина у стислому стані.
• Тип та розміри кріплень (центри, отвори, різьба).
• Фото та схема розмірів додані.
• Вказано всі додаткові елементи (датчики, пильовики, демпфери).
