Пневмопривод поворотный для запорной арматуры SC-RAT/RST52-DA

Пневматический поворотный привод для запорной арматуры SC-RAT/RST52-DA 52-го типоразмера имеет поворот 90 или 180° и крутящий момент до 33,28 Н⋅м (при давлении 8 бар). Это надежный пневмопривод предназначен для установки на небольшие шаровые краны ⅜~2″ и дисковые заслонки баттерфляй ДУ10~50, имеющих стандартную площадку для крепления привода F03/F05 по стандарту ISO 5211/DIN3337. При заказе Вы должны выбрать способ действия:

• SC-RAT52-DA – пневмопривод двустороннего действия. Должен быть оснащен распределителем стандарта Namur 5/2 с размером резьбы 1/4″ на выходе пневмораспределителя, усилие до 33,28 Н⋅м ;
• SC-RST52-DA – пневмопривод одностороннего действия с принудительным пружинным возвратом в закрытое/открытое положение на случай падения давления воздуха. Сила поворота зависит от числа пружин (от 5 до 12). Усилия вдвое меньше — до 14 Нм . Для управления могут применяться как распределители 3/2 , так и 5/2 . Мы рекомендуем подавать воздух на оба выхода с помощью конструкции 5/2 .

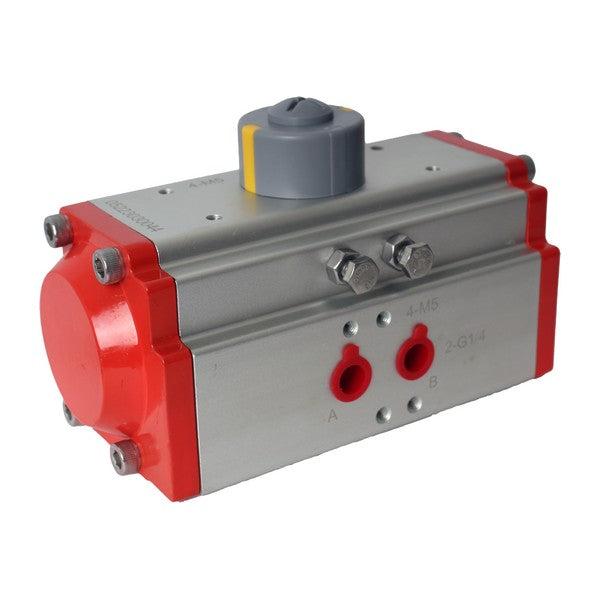

Горизонтальный пневмопривод 52 SC-RAT/RST52-DA

Корпус воздушных приводов Specialist изготовлен из экструдированного алюминия с глубоким анодированием внутренней и наружной поверхности.

По строению это рельсовый пневматический поворотный цилиндр на четверть 90±4° для шарового крана или 180±4° . Его можно оснастить пневматическими распределителями стандарта NAMUR, позиционерами, блоком концевых выключателей.
