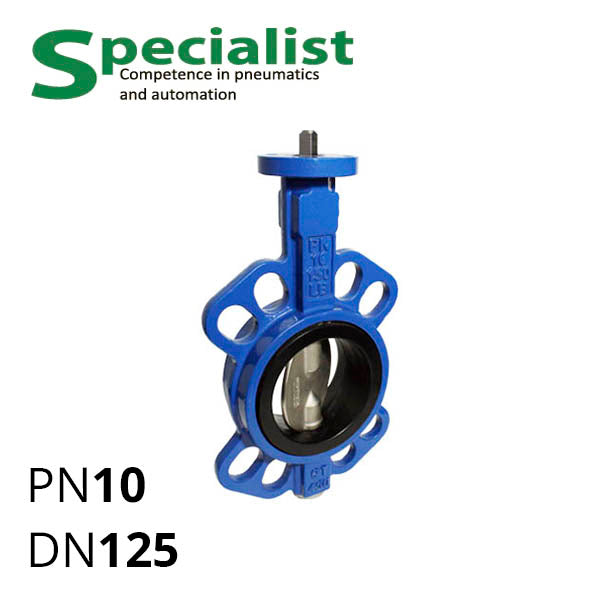

Промышленная задвижка дисковая поворотная межфланцевая чугунная серии SCBF-D673-10XEX-125 это неразборный затвор баттерфляй "бабочка" с корпусом и диском из литой углеродистой стали WCB, что в отличие от серого и ковкого чугуна может работать под высоким давлением. Диаметр условного прохода труб DN 125 мм. Поставляется со стандартизированной платформой для установки пневмо-, электропривода или рукоятки размером F07.
Эти чугунные межфланцевые задвижки баттерфляй ДУ 125 являются запорно-регулируемой трубопроводной арматурой — их можно использовать как для работы в режиме "открыто/закрыто", так и в промежуточных положениях для регулирования в объеме неагрессивных газов, воздуха, воды, жидкостей со слабой концентрацией щелочей и ограниченым содержанием кислот — среду нужно проверить на совместимость с WCB и EPDM. Допустимое рабочее давление (по умолчанию) — PN до 10 бар.
| DN | 125 мм |
|---|---|
| Номинальное давление | Ру 10 бар (1 МПа) |
| Материал корпуса | WCB по ASTM A216 |
| Материал диска | WCB по ASTM A216 |
| Материал уплотнений | EPDM |
| Рабочая температура | от −30 до 95° C |
| Площадка под привод ISO 5211 | F07 |
| Выход вала | квадрат 14 мм |
| Рекомендуемый крутящий момент привода | не менее 99 Н⋅м |
| Монтажная толщина | 56 мм |
Наша компания Specialist (Украина) поставляет также задвижки ДУ125 с материалами по заказу клиента и установленными приводами (рукоятки, пневмоприводы и электрические приводы с регулировкой позиции).
| A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D673-10XEX-125 | 70 | 10 | 15 | 14 | 28 | 218 | 185 | 34 | 25 | 125 | 58,5 | 130,5 | 184,5 |
Загрузить SCBF-D673-16XEX-125.step (409.01 kB)
* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
