| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| SCBF-D674-10XEC-200-H | SS304 / EPDM | 7,192 ₴ | |
| SCBF-D674-10XES-200-H | SS316 / EPDM | 7,556 ₴ | |
| SCBF-D674-10XFS-200-H | SS316 / PTFE | 8,436 ₴ |

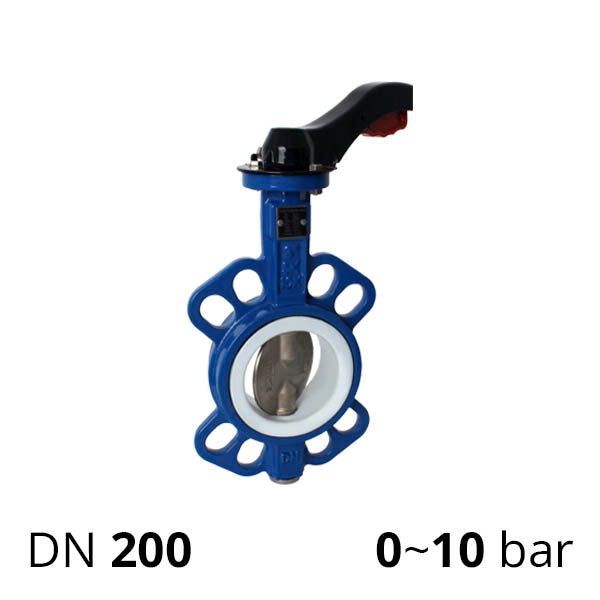

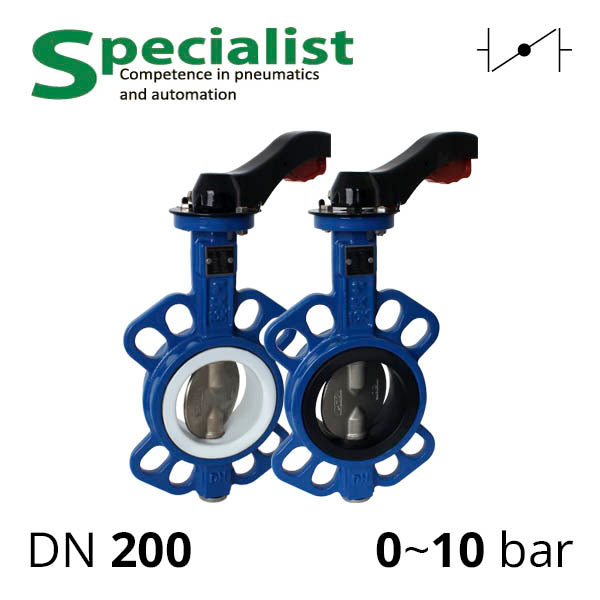

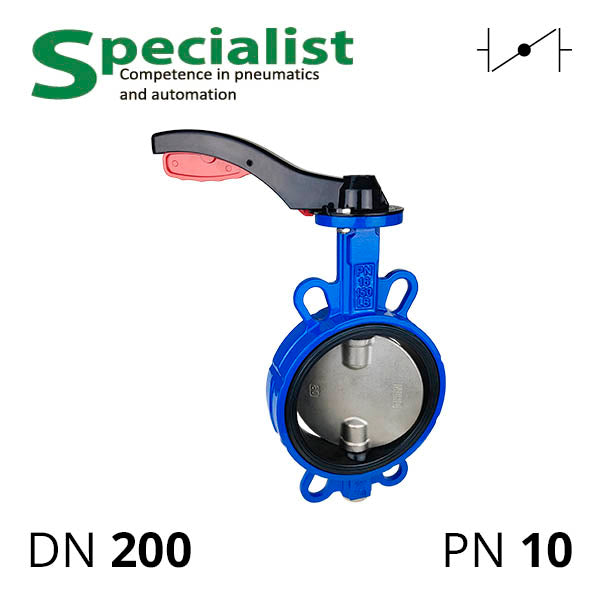

Задвижка дисковая поворотная ручная Ру 10 ДУ 200 серии SCBF-D674-10XEC/10XES/10XFS-200-H это затвор типа "баттерфляй" с литым нержавеющим диском CF8/CF8M (аналог AISI 304/316) с межфланцевым креплением и установленной ручкой для управления.
Многопозиционная рукоятка имеет противоповоротный механизм – ее можно останавливать в 10 промежуточных положениях для дросселирования и регулировки расхода вещества по трубопроводу. Дисковой задвижкой SCBF-D674-10XEC/10XES/10XFS-200-H можно управлять водой и жидкостными смесями химический состав которых совместим с CF8/CF8M и материалом седла – EPDM или PTFE.
| Диаметр условного прохода | DN200 (200 мм) |
|---|---|
| Номинальное давление | PN10 (1 МПа, 10 бар) |
| Материал корпуса | WCB (углеродистая сталь) |
| Материал диска | CF8/CF8M по ASTM A351 (аналог SS304/SS316) |
| Материал уплотнений | EPDM или PTFE |
| Выдерживаемая EPDM температура | от −30 до 95° C |
| Выдерживаемая PTFE температура | от −40 до 160° C |
| Тип управления | С ручным управлением |
| Монтажная толщина | 60 мм |
Этот нержавеющий ручной дисковый затвор устанавливается на трубу проходным диаметром 200 миллиметров между предварительно приваренными воротниковыми фланцами ISO 7005-1(EN 1092-2). На корпусе расположены приливы с отверстиями ("ушки") для центрирования поворотной задвижки между фланцами.
Ручной привод можно заменить пневматическим или электрическим. По заказу поставляем этот вид заслонок из PN16.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D674-10XEC-200 | - | - | - | - | - | - | - | - | - | - | - | - | - |
| SCBF-D674-10XES-200 | 102 | 12 | 13 | 17 | 30 | 300,00 | 260 | 33 | 39 | 200 | 65 | 172 | 235 |
| SCBF-D670-16XEC-200 | 102 | 12 | 19 | 22 | 20 | 294,00 | 266 | 44 | 22 | 200 | 64 | 175 | 240 |
| SCBF-D670-16XES-200 | 102 | 12 | 16 | 17 | 20 | 293,00 | 262 | 49 | 32 | 200 | 61 | 171 | 228 |
| SCBF-D674-10XFS-200 | 102 | 12 | 13 | 17 | 20 | 302,00 | 267 | 32 | 40 | 200 | 63 | 174,5 | 228,5 |
Загрузить SCBF-D670-16XEC-200.step (629.01 kB)
* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
Сопутствующие
под площадку F03/F05
одно/двухсторонний
до 33 Н⋅м
под площадку F05/F07
одно/двухсторонний
до 58 Н⋅м
