Пневмопривод поворотный для запорной арматуры SC-RAT/RST92-DA
Пневмопривод поворотный для запорной арматуры SC-RAT/RST92-DA
Пневмопривод поворотный для запорной арматуры SC-RAT/RST92-DA

Пневмопривод поворотный для запорной арматуры SC-RAT/RST92-DA

: В наличии

: от 4,893 до 6,088 грн

Размер
Способ действия

Модель: SC-RAT092-DA

Цена: 4,893 ₴  за шт.

Добавить в корзину
Добавить в список желаний

Сумма: 4,893 ₴

Модель Опции Цена за шт.
SC-RAT092-DA 92 / Двухсторонний 4,893 ₴
SC-RS0T92-DA 92 / С пружинным возвратом 6,088 ₴

Пневматический поворотный привод для запорной арматуры SC-RAT/RST92-DA 92-го типоразмера имеет поворот 90 или 180° и крутящий момент до 181,9 Н⋅м (при давлении 8 бар). Это надежный пневмопривод предназначен для установки на небольшие шаровые краны 2½~3″ и дисковые заслонки баттерфляй ДУ 80~125 , имеющие стандартную площадку для крепления привода F05/F07 по стандарту ISO 5211/DIN3337. При заказе Вы должны учесть значение Н⋅м и выбрать способ действия:

  • SC-RAT92-DA – пневмопривод двустороннего действия. Должен быть оснащен распределителем стандарта Namur 5/2 с размером резьбы 1/4″ на выходе пневмораспределителя, усилие до 181,9 Н⋅м ;
  • SC-RST63-DA – пневмопривод одностороннего действия с принудительным пружинным возвратом в закрытое/открытое положение на случай падения давления воздуха. Сила поворота зависит от числа пружин (от 5 до 12). Усилия вдвое меньше — до 91,2 Нм . Для управления могут применяться как распределители 3/2 , так и 5/2 . Мы рекомендуем подавать воздух на оба выхода с помощью конструкции 5/2 .

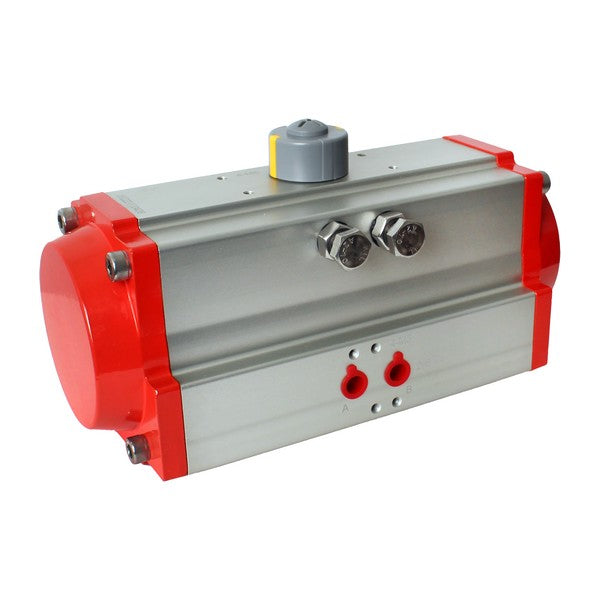

Горизонтальный пневмопривод 92 SC-RAT/RST92-DA

Корпус воздушных приводов Specialist изготовлен из экструдированного алюминия с глубоким анодированием внутренней и наружной поверхности.

По строению это рельсовый пневматический поворотный цилиндр на четверть 90±4° для шарового крана или 180±4° . Его можно оснастить пневматическими распределителями стандарта NAMUR, позиционерами, блоком концевых выключателей.

Крутящий момент пневмопривода двойного действия 92 SC-RAT92-DA

Крутящий момент пневмопривода двойного действия SC-RAT92-DA в зависимости от входного давления
Давление, Бар
2 3 4 5 6 7 8
45.5 68.2 91.1 113.7 136.4 159.2 181.9

Крутящий момент пневмопривода одинарного действия 92 SC-RST92-DA

График зависимости усилия пневмоприводов Specialist

Крутящий момент пружины возврата пневмопривода SC-RST92-DA
Давление, Бар 3 4 5 6 7 Крутящий момент от пружины
Число пружин 0° 90° 0° 90° 0° 90° 0° 90° 0° 90° 0° 90°
5 50.28 37.78 75.54 63.03 - - - - - - 25.5 38
6 45.18 30.18 70.44 55.44 - - - - - - 60.6 45.6
7 40.6 22.58 65.34 47.84 - - - - - - 35.7 53.2
8 - - 60.24 40.24 85.5 65.5 - - - - 40.8 60.8
9 - - 55.14 32.69 80.4 57.9 - - - - 45.9 68.4
10 - - 50.04 25.04 75.3 50.3 100.56 75.56 125.82 100.82 51 76
11 - - - - 70.2 42.7 95.46 67.96 120.72 93.22 56.1 83.6
12 - - - - 65.1 35.1 90.36 60.36 115.6 85.6 61.2 91.2
Чертеж размеров пневмопривода SC-RAT/RST типоразмера 92
Габариты SC-RAT/RST92-DA
A B C D E F G H I J K L M N O A120 A180 Подключение воздуха
258 117 98.5 137 50 61 21 80 30 ⌀70 ⌀50 M8×12 M6×10 17 ⌀40 280 274 G 1/4″

Отверстия для воздуха (подключение распределителя) — дюймовая трубная цилиндрическая резьба G 1/4″.

Размеры крепления рассчитаны для запорной арматуры (шаровых кранов, баттерфляй засовов) с унифицированной монтажной платформой F05/F07 стандарта ISO 5211/DIN3337. При квадрате на запорной арматуре 14 мм Вы можете заказать у нас переходник-адаптер из квадрата на звезду SCBF-ROD-17x14.

------
