| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| SCBF-D674-10XEC-150-H | SS304 / EPDM | 4,367 ₴ | |
| SCBF-D674-10XES-150-H | SS316 / EPDM | 4,576 ₴ | |
| SCBF-D674-10XFS-150-H | SS316 / PTFE | 6,211 ₴ |

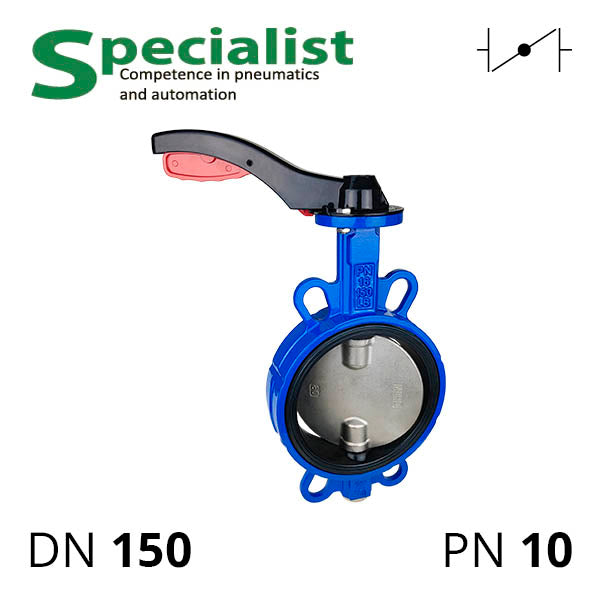

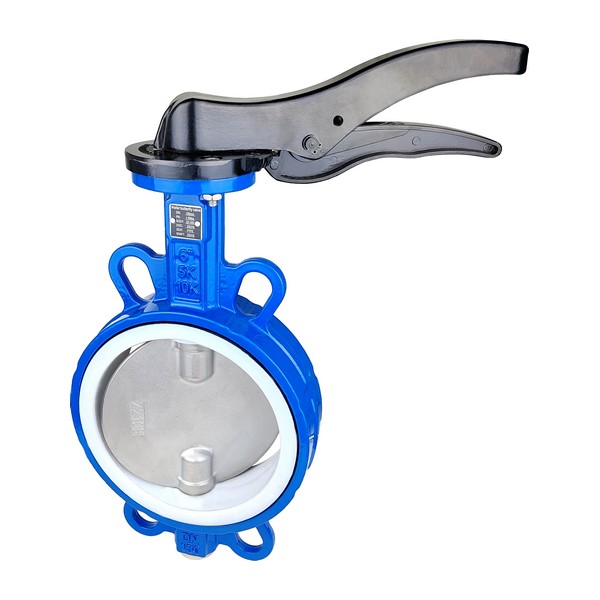

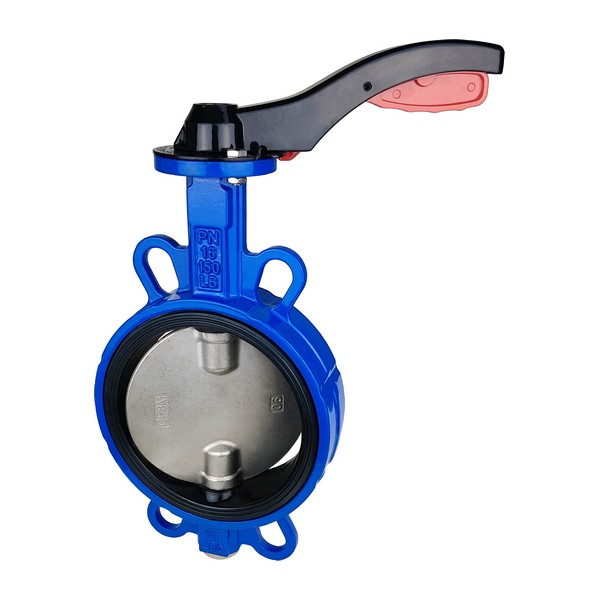

Задвижка дисковая поворотная ручная Ру 10 ДУ 150 серии SCBF-D674-10XEC/10XES/10XFS-150-H это затвор типа "баттерфляй" с литым нержавеющим диском CF8/CF8M (аналог AISI 304/316) с межфланцевым креплением и установленной ручкой для управления.
Многопозиционная рукоятка имеет противоповоротный механизм – ее можно останавливать в 10 промежуточных положениях для дросселирования и регулировки расхода вещества по трубопроводу. Дисковой задвижкой SCBF-D674-10XEC/10XES/10XFS-150-H можно управлять водой и жидкостными смесями химический состав которых совместим с CF8/CF8M и материалом седла — EPDM или PTFE.
| Диаметр условного прохода | DN150 (150 мм) |
|---|---|
| Номинальное давление | PN10 (1 МПа, 10 бар) |
| Материал корпуса | WCB (углеродистая сталь) |
| Материал диска | CF8/CF8M по ASTM A351 (аналог SS304/316) |
| Материал уплотнений | EPDM или PTFE |
| Выдерживаемая EPDM температура | от −30 до 95° C |
| Выдерживаемая PTFE температура | от −40 до 160° C |
| Тип управления | С ручным управлением |
| Монтажная толщина | 56 мм |
Этот нержавеющий ручной дисковый затвор устанавливается на трубу проходным диаметром 150 миллиметров между предварительно приваренными воротниковыми фланцами ISO 7005-1(EN 1092-2) . На корпусе расположены приливы с отверстиями ("ушки") для центрирования поворотной защелки между фланцами.
Ручной привод можно заменить пневматическим или электрическим. По заказу поставляем этот вид заслонок из PN16.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D674-10XEC-150 | 70 | 10 | 14 | 14 | 25 | 248 | 212 | 46 | 32,5 | 150 | 60 | 137 | 212 |
| SCBF-D670-16XES-150 | 70 | 10 | 14 | 14 | 25 | 252 | 208 | 38 | 29 | 150 | 56 | 144 | 203 |
Загрузить SCBF-D674-16XEC-150.step (555.32 kB)
* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
