| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| SCBF-D674-10XEC-50-H | SS304 / EPDM | 1,098 ₴ | |
| SCBF-D674-10XES-50-H | SS316 / EPDM | 1,163 ₴ | |
| SCBF-D674-10XFS-50-H | SS316 / PTFE | 1,486 ₴ |

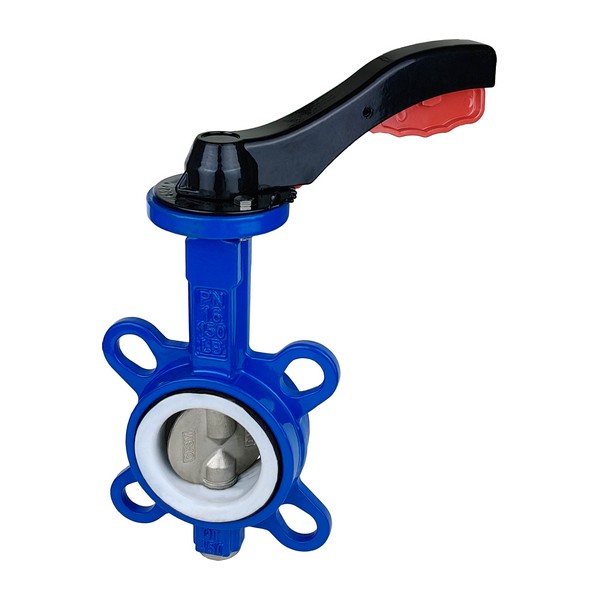

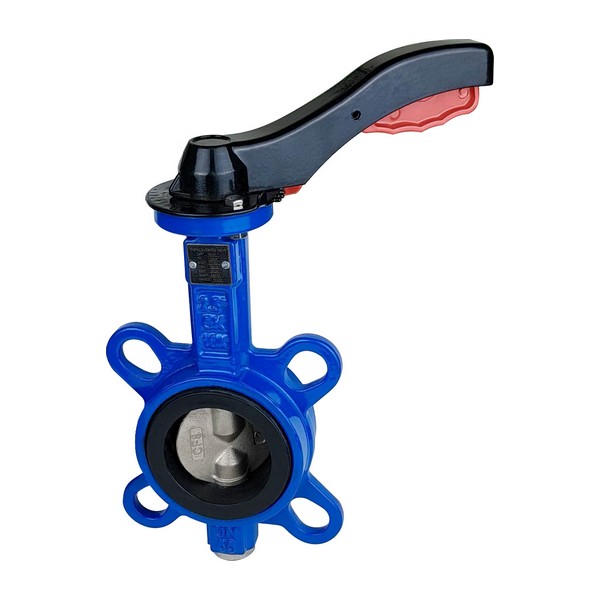

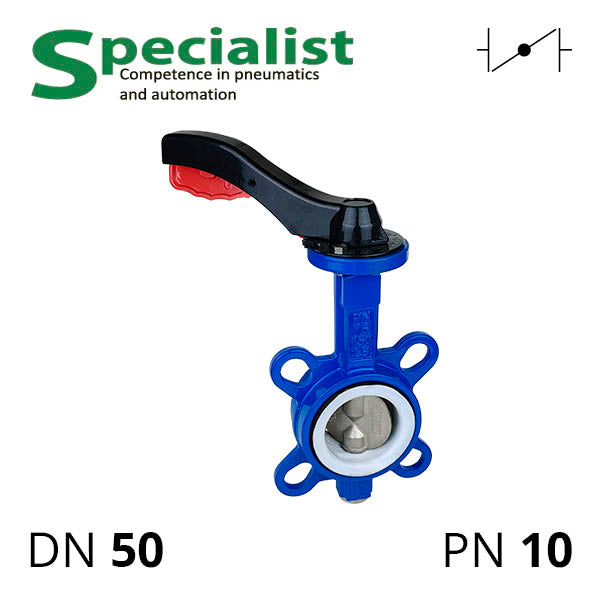

Задвижка дисковая поворотная ручная Ру 50 ДУ 50 серии SCBF-D674-10XEC/10XES/10XFS-50-H это затвор типа "баттерфляй" с литым нержавеющим диском CF8 (аналог пищевой нержавейки AISI 304 SS) или CF8M с молибденом (аналог "морской" нержавейки AISI 316 SS).
Эта межфланцевая задвижка имеет в комплекте ручку для многопозиционного управления и противоповоротный механизм – её можно останавливать в 10 промежуточных положениях для дросселирования и регулировки расхода вещества по трубопроводу. Дисковой задвижкой SCBF-D674-10XEC/10XES/10XFS-50-H можно управлять водой и жидкостными смесями химический состав которых совместим с CF8/CF8M и материалом седла – EPDM или PTFE.
| Диаметр условного прохода | DN50 (50 мм) |
|---|---|
| Номинальное давление | PN10 (1 МПа, 10 бар) |
| Материал корпуса | WCB (углеродистая сталь) |
| Материал диска | CF8M по ASTM A351 (аналог SS316) или CF8 (SS304) |
| Материал уплотнений | EPDM или PTFE |
| Выдерживаемая EPDM температура | от −30 до 95° C |
| Выдерживаемая PTFE температура | от −40 до 160° C |
| Тип управления | С ручным управлением |
| Монтажная толщина | 41 мм |
Этот нержавеющий ручной дисковый затвор устанавливается на трубу проходным диаметром 50 миллиметров между предварительно приваренными воротниковыми фланцами ISO 7005-1(EN 1092-2). На корпусе расположены приливы с отверстиями ("ушки") для центрирования поворотной задвижки между фланцами.
Ручной привод можно заменить пневматическим или электрическим. По заказу поставляем этот вид заслонок для PN16.
