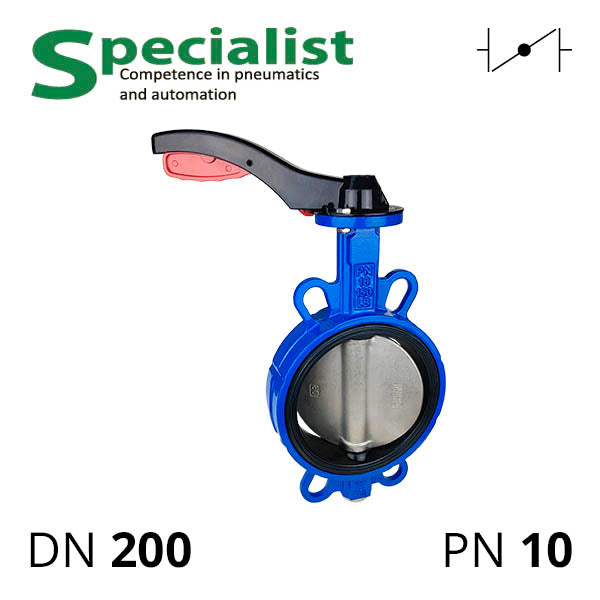

Чугунная задвижка ручная модели SCBF-D673-10XEX-200-H это регулируемый затвор дисковый поворотный типа "баттерфляй" Ру 10 ДУ 200 с литым стальным корпусом и WCB диском, уплотнениями EPDM. В отличие от серого и ковкого чугуна задвижки мотыльковые из WCB могут работать под давлением и с горячей водой, неагрессивным газом, жидкостями, слабыми щелочами и большинством слФабых органических кислот. Рабочая среда проверяется на совместимость с WCB и EPDM.
Ручка в комплекте имеет противоповоротный механизм и остановку в 10 промежуточных положениях задвижки ДУ200 SCBF-D673-10XEX-200-H для дросселирования и регулировки расхода вещества по трубопроводу.
| Диаметр условного прохода | DN200 (200 мм) |
|---|---|
| Номинальное давление | PN10 (1 МПа, 10 бар) |
| Материал корпуса | Чугун WCB (литая углеродистая сталь) |
| Материал диска | Чугун WCB |
| Материал уплотнений | EPDM |
| Выдерживаемая температура | от −30 до 95° C |
| Тип управления | С ручным управлением |
| Монтажная толщина | 60 мм |
Этот ручной затвор чугунный устанавливается на трубу проходным диаметром 200 миллиметров между предварительно приваренными воротниковыми фланцами ISO 7005-1(EN 1092-2). На корпусе расположены приливы с отверстиями ("ушки") для центрирования поворотной задвижки между фланцами.
Ручной привод можно заменить пневматическим или электрическим. По заказу поставляем этот вид заслонок из PN16.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D673-10XEX-50 | 50 | 8 | 12 | 11 | 22 | 116 | 165 | 29 | 18 | 50 | 46 | 68,5 | 135,5 |
| SCBF-D673-10XEX-65 | 50 | 8 | 12 | 11 | 23 | 139 | 183 | 27 | 20 | 65 | 48 | 82,5 | 151 |
| SCBF-D673-10XEX-80 | 50 | 7 | 14 | 11 | 19 | 159 | 129 | 26,5 | 20 | 80 | 48,5 | 138,5 | 115,5 |
| SCBF-D673-10XEX-100 | 70 | 10 | 10 | 14 | 30 | 177 | 150 | 34 | 23 | 100 | 56 | 110 | 177 |
| SCBF-D673-10XEX-125 | 70 | 10 | 15 | 14 | 28 | 218 | 185 | 34 | 25 | 125 | 58,5 | 130,5 | 184,5 |
| SCBF-D673-10XEX-150 | 70 | 10 | 14 | 14 | 25 | 248 | 212 | 46 | 32,5 | 150 | 60 | 137 | 212 |
| SCBF-D673-10XEX-250 | 102 | 12 | 15 | 22 | 41 | 365 | 319 | 45 | 29 | 250 | 73,5 | 214,5 | 264 |
| SCBF-D673-10XEX-300 | 102 | 12 | 15 | 22 | 40 | 418 | 376 | 50 | 29 | 300 | 76 | 237,5 | 317,5 |
| SCBF-D673-10XEX-400 | 175 | 18 | 26 | 27 | 40 | 524 | 470 | 45 | 30 | 400 | 102 | 327 | 403 |
Загрузить SCBF-D670-16XEC-200.step (629.01 kB)
* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
