Пластиковый цанговый фитинг серии SF-EPL угловой соединитель с наружной резьбой
: В наличии
: от 25 до 193 грн
Обычная цена
Сумма: 25 ₴
Модель | Опции | Цена за шт. | |
---|---|---|---|
SF-EPL-4-M5 | M5 / 4 мм / 1-3 дня | 25 ₴ | |
SF-EPL-4-G01 | G1/8" / 4 мм / 1-3 дня | 28 ₴ | |
SF-EPL-6-G01 | G1/8" / 6 мм / 1-3 дня | 32 ₴ | |
SF-EPL-8-G01 | G1/8" / 8 мм / 1-3 дня | 39 ₴ | |
SF-EPL-10-G01 | G1/8" / 10 мм / 1-3 дня | 50 ₴ | |
SF-EPL-4-G02 | G1/4" / 4 мм / 1-3 дня | 34 ₴ | |
SF-EPL-6-G02 | G1/4" / 6 мм / 1-3 дня | 36 ₴ | |
SF-EPL-8-G02 | G1/4" / 8 мм / 1-3 дня | 39 ₴ | |
SF-EPL-10-G02 | G1/4" / 10 мм / 1-3 дня | 52 ₴ | |
SF-EPL-12-G02 | G1/4" / 12 мм / 1-3 дня | 73 ₴ | |
SF-EPL-6-G03 | G3/8" / 6 мм / 1-3 дня | 50 ₴ | |
SF-EPL-8-G03 | G3/8" / 8 мм / 1-3 дня | 47 ₴ | |
SF-EPL-10-G03 | G3/8" / 10 мм / 1-3 дня | 55 ₴ | |
SF-EPL-12-G03 | G3/8" / 12 мм / 1-3 дня | 78 ₴ | |
SF-EPL-16-G03 | G3/8" / 16 mm / 1-3 дня | 183 ₴ | |
SF-EPL-6-G04 | G1/2" / 6 мм / 1-3 дня | 77 ₴ | |
SF-EPL-8-G04 | G1/2" / 8 мм / 1-3 дня | 69 ₴ | |
SF-EPL-10-G04 | G1/2" / 10 мм / 1-3 дня | 79 ₴ | |
SF-EPL-12-G04 | G1/2" / 12 мм / 1-3 дня | 83 ₴ | |
SF-EPL-16-G04 | G1/2" / 16 mm / 1-3 дня | 193 ₴ | |
SF-EPL-6-M5 | M5 / 6 мм | 30 ₴ |
Пластиковый цанговый фитинг серии SF-EPL – это пластиковое угловое соединение под углом 90°. Имеет наружную резьбу («папа») метрическую M5 или цилиндрическую G1/8", G1/4", G3/8" и G1/2" с одной стороны, а с другой — быстроразъемное соединение под пневматические полиамидные, полиуретановые. или полиэтиленовые трубки с наружным диаметром 4, 6, 8, 10, 12 или 16 мм.
Корпус и цанга фитинга-уголка Г-образного SF-EPL изготовлены из технического пластика белого или светло-серого цвета, резьбовая вставка — из никелированной бронзы, а трубопровод и резьба имеют кольцевые уплотнения из каучука NBR. Поэтому этот пластиковый фитинг может работать не только на пневмолиниях. Его также можно применять при транспортировке по трубопроводу воды, неагрессивных газов и текучих жидкостей, к которым NBR обладает стойкостью.
При использовании для сжатого воздуха L-образный соединитель имеет рабочее давление до 10 бар (1 МПа) и выдерживает температуру от минус 10 до плюс 60°C. Эти параметры могут отличаться при использовании других рабочих сред.
Преимущества SF-EPL
- угловые пластиковые фитинги серии SF-EPL более качественные, чем другая серия — SF-IPL, так как имеют лучшую плотность пластика и больший вес изделия при одинаковых габаритных размерах;
- Цанг является одной из лучших разновидностей быстросъемных соединений, что не деформирует конец трубки, а поэтому позволяет многократно использовать его;
- использование быстроразъемных фитингов экономит время на монтаж и обслуживание оборудования.

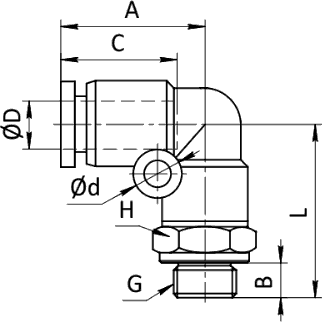

Модель | L | A | B | C | Ød | ØD | H | G |
---|---|---|---|---|---|---|---|---|
SF-EPL4-M5 | 17 | 17.7 | 4 | 15.1 | 3.2 | 4 | 8 | M5 |
SF-EPL4-G01 | 24.5 | 17.7 | 5.5 | 15.1 | 3.2 | 4 | 14 | G1/8” |
SF-EPL4-G02 | 27 | 17.7 | 7.5 | 15.1 | 3.2 | 4 | 17 | G1/4” |
SF-EPL6-M5 | 25 | 19.3 | 5 | 16 | 3.2 | 6 | 12 | M5 |
SF-EPL6-G01 | 25.7 | 19.3 | 5.5 | 16 | 3.2 | 6 | 14 | G1/8” |
SF-EPL6-G02 | 28.2 | 19.3 | 7.5 | 16 | 3.2 | 6 | 17 | G1/4” |
SF-EPL6-G03 | 29.7 | 19.3 | 8.5 | 16 | 3.2 | 6 | 20 | G3/8” |
SF-EPL6-G04 | 33.7 | 19.3 | 11 | 16 | 3.2 | 6 | 24 | G1/2” |
SF-EPL8-G01 | 29 | 22.8 | 5.5 | 18.1 | 3.2 | 8 | 14 | G1/8” |
SF-EPL8-G02 | 31.5 | 22.8 | 7.5 | 18.1 | 3.2 | 8 | 17 | G1/4” |
SF-EPL8-G03 | 33 | 22.8 | 8.5 | 18.1 | 3.2 | 8 | 20 | G3/8” |
SF-EPL8-G04 | 37 | 22.8 | 11 | 18.1 | 3.2 | 8 | 24 | G1/2” |
SF-EPL10-G01 | 33.8 | 27.6 | 5.5 | 20.4 | 4.2 | 10 | 17 | G1/8” |
SF-EPL10-G02 | 35.8 | 27.6 | 7.5 | 20.4 | 4.2 | 10 | 17 | G1/4” |
SF-EPL10-G03 | 37.3 | 27.6 | 8.5 | 20.4 | 4.2 | 10 | 20 | G3/8” |
SF-EPL10-G04 | 41.3 | 27.6 | 11 | 20.4 | 4.2 | 10 | 24 | G1/2” |
SF-EPL12-G01 | 36 | 29.6 | 5.5 | 23.2 | 4.2 | 12 | 21 | G1/8” |
SF-EPL12-G02 | 38 | 29.6 | 7.5 | 23.2 | 4.2 | 12 | 21 | G1/4” |
SF-EPL12-G03 | 39 | 29.6 | 8.5 | 23.2 | 4.2 | 12 | 21 | G3/8” |
SF-EPL12-G04 | 43 | 29.6 | 11 | 23.2 | 4.2 | 12 | 24 | G1/2” |
SF-EPL16-G03 | 41.5 | 33 | 8.5 | 24.5 | 5.1 | 16 | 24 | G3/8” |
SF-EPL16-G04 | 45.5 | 33 | 11 | 24.5 | 5.1 | 16 | 24 | G1/2” |
