| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| SCBF-D674-10XEC-200 | SS304 / EPDM | 5,858 ₴ | |
| SCBF-D674-10XES-200 | SS316 / EPDM | 6,791 ₴ | |
| SCBF-D674-10XFS-200 | SS316 / PTFE | 7,737 ₴ |

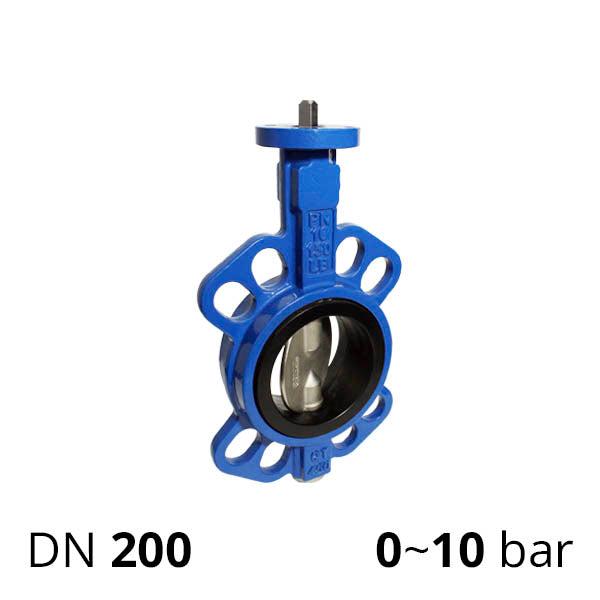

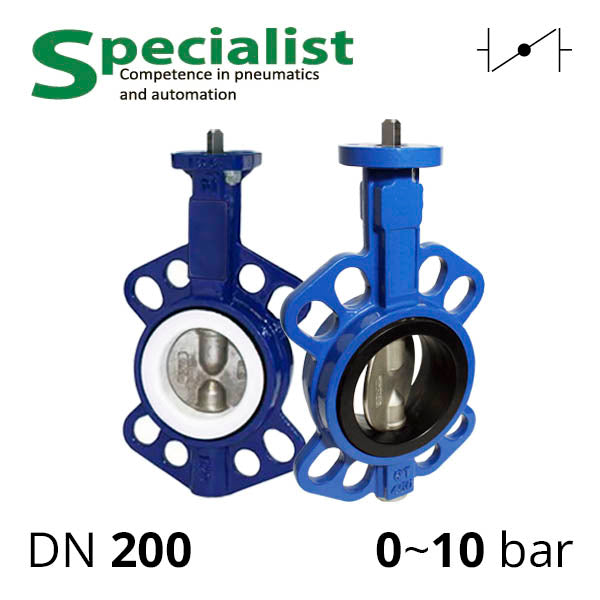

Задвижка дисковая поворотная межфланцевая нержавеющая серии SCBF-D674-10XEC/10XES/10XFS-200 это разборный ремонтопригодный затвор баттерфляй с корпусом из литой стали углеродистой WCB и диском из нержавеющей стали CF8/CF8M (аналог AISI 304/316 SS). Имеет диаметр условного прохода DN 200 мм. Для установки пневмо-, электропривода или рукоятки поставляется со стандартной платформой размером F10.
Данные межфланцевые задвижки баттерфляй ДУ 200 являются запорно-регулируемой арматурой — их можно использовать как для работы в режиме "открыто/закрыто", так и промежуточных положениях для регулирования объема неагрессивных газов, воздуха, воды, жидкостей со слабой концентрацией кислоты и щелочей, химических смесей совместимых с CF8/CF8M и EPDM/PTFE. Допустимое рабочее давление (по умолчанию) — PN до 10 бар.
| DN | 200 мм |
|---|---|
| Номинальное давление | Ру 10 бар (1 МПа) |
| Материал корпуса | WCB (углеродистая сталь) |
| Материал диска | CF8/CF8M по ASTM A351 (аналог SS304/SS316) |
| Материал уплотнений | EPDM или PTFE |
| Выдерживаемая EPDM температура | от −30 до 95° C |
| Выдерживаемая PTFE температура | от −40 до 160° C |
| Площадка под привод ISO 5211 | F10 |
| Выход вала | квадрат 17 мм |
| Рекомендуемый крутящий момент привода | не менее 253 Н⋅м для EPDM, не менее 330 Н⋅м для PTFE |
| Монтажная толщина | 60 мм |
Компания Specialist (Украина) напрямую импортирует запорную и регулирующую арматуру из Китая и Европы, а также имеет на складе ручные, электрические и пневматические приводы, фланцы, другие комплектующие к трубопроводной арматуре — позиционеры и т.д. У нас Вы можете купить задвижку размеров и материалов по справедливой цене.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D674-10XEC-200 | - | - | - | - | - | - | - | - | - | - | - | - | - |
| SCBF-D674-10XES-200 | 102 | 12 | 13 | 17 | 30 | 300,00 | 260 | 33 | 39 | 200 | 65 | 172 | 235 |
| SCBF-D670-16XEC-200 | 102 | 12 | 19 | 22 | 20 | 294,00 | 266 | 44 | 22 | 200 | 64 | 175 | 240 |
| SCBF-D670-16XES-200 | 102 | 12 | 16 | 17 | 20 | 293,00 | 262 | 49 | 32 | 200 | 61 | 171 | 228 |
| SCBF-D674-10XFS-200 | 102 | 12 | 13 | 17 | 20 | 302,00 | 267 | 32 | 40 | 200 | 63 | 174,5 | 228,5 |
Загрузить SCBF-D670-16XEC-200.step (629.01 kB)
* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
