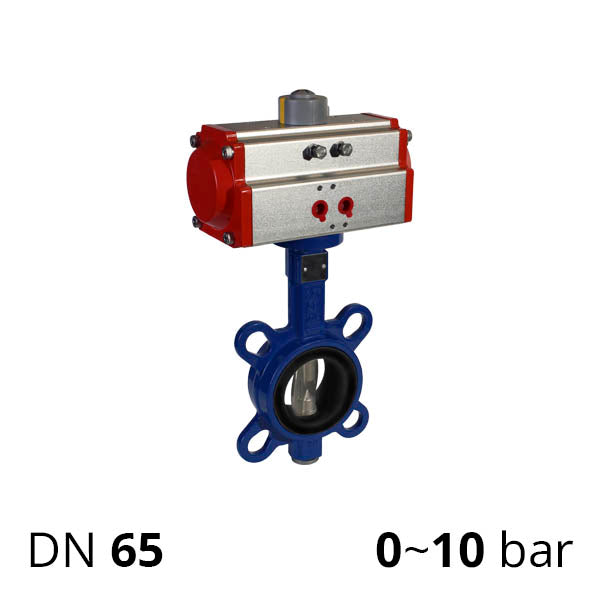

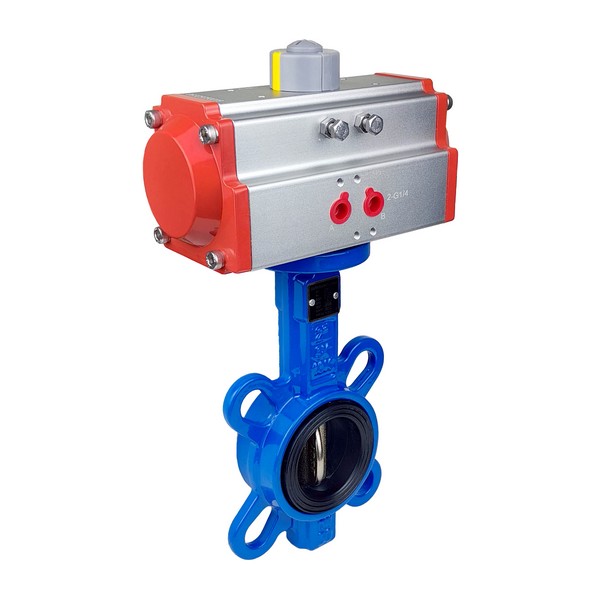

Чугунная задвижка баттерфляй SCBF-D673-10XEX-65-RAT063 – это промышленный дисковый поворотный затвор Ру 10 ДУ 65 с пневмоприводом для многопозиционной регулировки воды, других неагрессивных газовых и жидких веществ под давлением, совместимых с WCB и EPDM. Наша компания Specialist может изготовить диск и седло из других материалов, чтобы дисковый затвор был совместим с вашей рабочей средой; Ру16 по заказу.
| DN | 65 мм |
|---|---|
| Номинальное давление | Ру 10 (Ру 16 под заказ) |
| Материал корпуса | WCB (углеродистая сталь) |
| Материал диска | WCB |
| Материал уплотнений | EPDM |
| Выдерживаемая EPDM температура | от −30 до 95° C |
| Монтажная толщина | 45 мм |
| Модель пневмопривода | SC-RAT063 |
| Способ действия: SC-RAT063 | Двухстороннего действия |
| Подключение воздуха | 1/4″ |
| Рекомендуемое давление воздуха | от 6 до 8 бар |
| Усилие SC-RAT063 при 6 бар | 43,92 Н⋅м |
Кроме водяного/газового затвора поворотной компании Specialist можно приобрести распределители стандарта Namur 5/2 для управления пневмоприводом, глушители, фитинги, блоки концевых выключателей, позиционеры.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D673-10XEX-65 | 50 | 8 | 12 | 11 | 23 | 139 | 183 | 27 | 20 | 65 | 48 | 82,5 | 151 |
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | A120 | A180 | Подключение воздуха |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 190 | 88 | 69 | 108 | 35 | 45 | 18 | 80 | 30 | ⌀70 | ⌀50 | M8×13 | M6×10 | 14 | ⌀40 | 184 | 233 | G 1/4″ |
Отверстия для воздуха (подключение распределителя) — дюймовая трубная цилиндрическая резьба G 1/4″.
Размеры крепления рассчитаны для запорной арматуры (шаровых кранов, баттерфляй засовов) с унифицированной монтажной платформой F07/F10 стандарта ISO 5211/DIN3337. При квадрате на запорной арматуре 17 мм Вы можете заказать у нас переходник-адаптер из квадрата на звезду SCBF -ROD-22x17.
* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
