⎈ Ручной дублер для поворотной арматуры ISO 5211

Модели

Модель	Опции	Цена за шт.
SC-RSD-1	250 / 14	4,452 ₴
SC-RSD-2	500 / 17	5,465 ₴
SC-RSD-3	1000 / 22	7,725 ₴
SC-RSD-4	2000 / 27	12,515 ₴
SC-RSD-5	2000 / 36	17,560 ₴
SC-RSD-6	4000 / 46	20,333 ₴
SC-RSD-7	RSD-7 / RSD-7	45,841 ₴
SC-RSD-8	RSD-8 / RSD-8	64,696 ₴

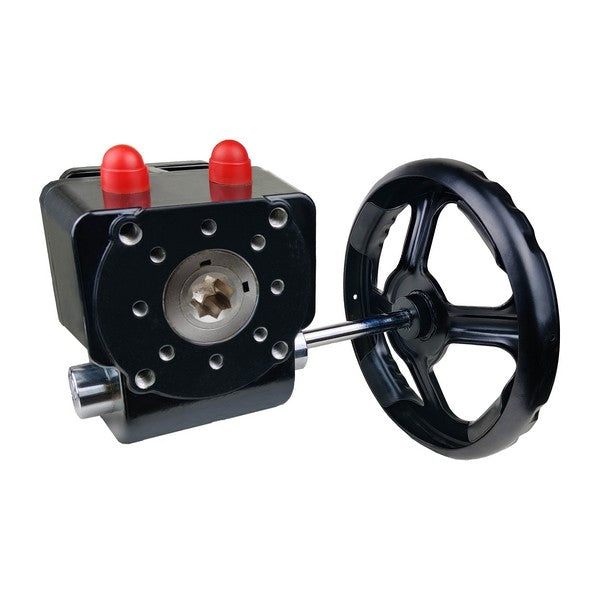

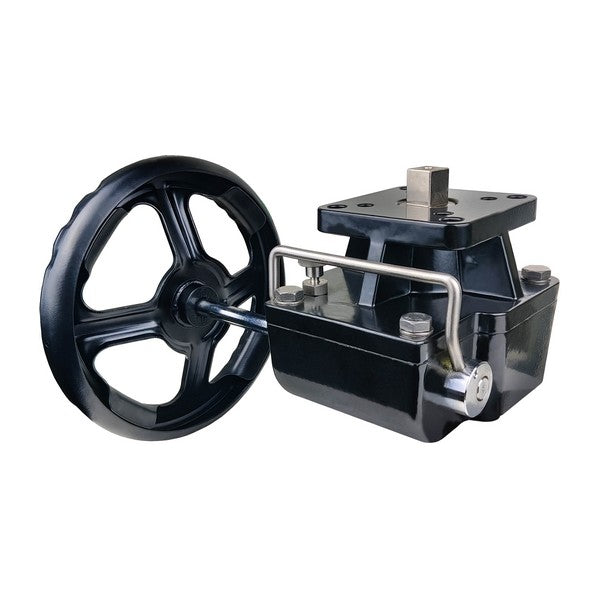

Ручное дублирование управления SC-RSD предназначено для автоматизированной поворотной запорно-регулируемой арматуры: шаровых кранов и задвижек баттерфляй, имеющих монтажную платформу под привод по ISO 5211. Компания Specialist рекомендует использовать ручной дублёр с пневмоприводами SC-RAT/RST, чтобы дать возможность оператору в обход автоматической системы непосредственно вручную управлять положением трубопроводной арматуры:в случае отсутствия питания, проведения ТО, устранения сбоев.

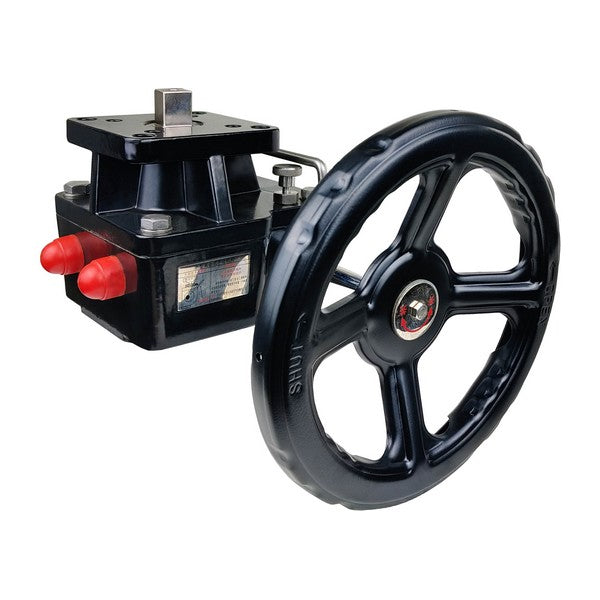

Пример использования SC-RSD

Пример использования ручного дублирования управления

Габаритные размеры

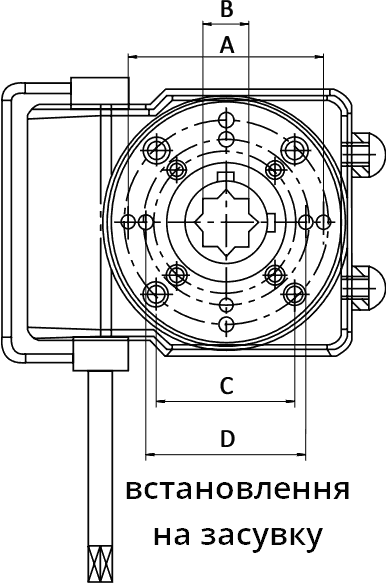

Чертеж ручного дублирования RSD: вид снизу

Табл. 1 — Размеры SV-RSD для монтажа на задвижку/кран с платформой ISO 5211
Модель	A	B	С	D
RSD-1	F07	14×14	F05	ø57
RSD-2	F10	17×17	F07	ø70
RSD-3	F12	22×22	F07/F10	89
RSD-4	F14	27×27	F10/F12	108
RSD-5	F14	36×36	F14	/
RSD-6	F16	46×46	F16	/

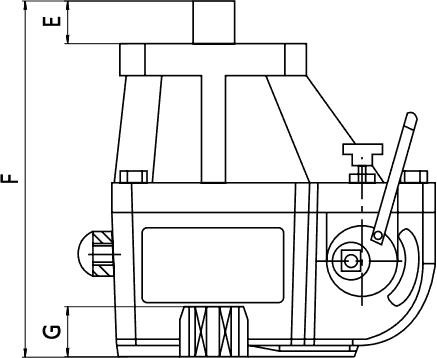

Чертеж ручного дублирования RSD: вид сбоку

Табл. 2 — Размеры SV-RSD сбоку
Модель	E	F	G	Размер маховика	Вес
RSD-1	20	121	22	ø180	3
RSD-2	22	133	22	ø200	4,5
RSD-3	22	149,5	28	ø280	7
RSD-4	30	194,5	32	ø320	13,7
RSD-5	43	208	45	ø400	33
RSD-6	48	233	50	ø500	45

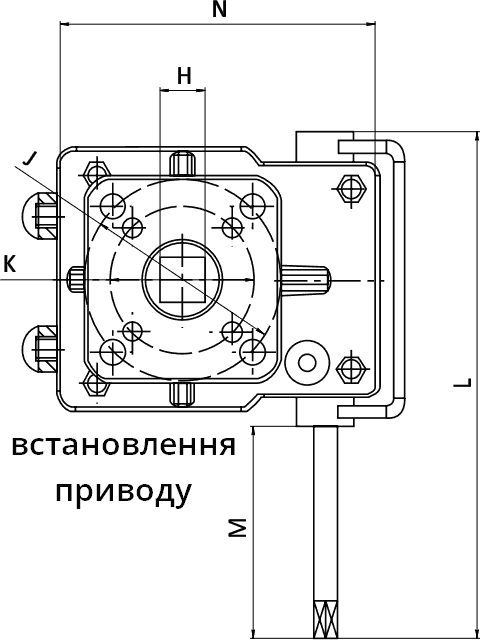

Чертеж ручного дублирования RSD: вид сверху

Табл. 3 — Размеры SV-RSD под монтаж пневмопривода
Модель	H	N	J	L	M	K
RSD-1	14×14	115	F07	180	71	F05
RSD-2	17×17	135	F10	220	92,3	F07
RSD-3	22×22	166	F12	257	113	F10
RSD-4	27×27	202	F14	330	147,8	F10/F12
RSD-5	36×36	256	F16	397	165	F14
RSD-6	46×46	298	F16	468	207	/
