| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| SCBF-D674-10XEC-65 | SS304 / EPDM | 1,042 ₴ | |
| SCBF-D674-10XES-65 | SS316 / EPDM | 1,181 ₴ | |
| SCBF-D674-10XFS-65 | SS316 / PTFE | 1,751 ₴ |

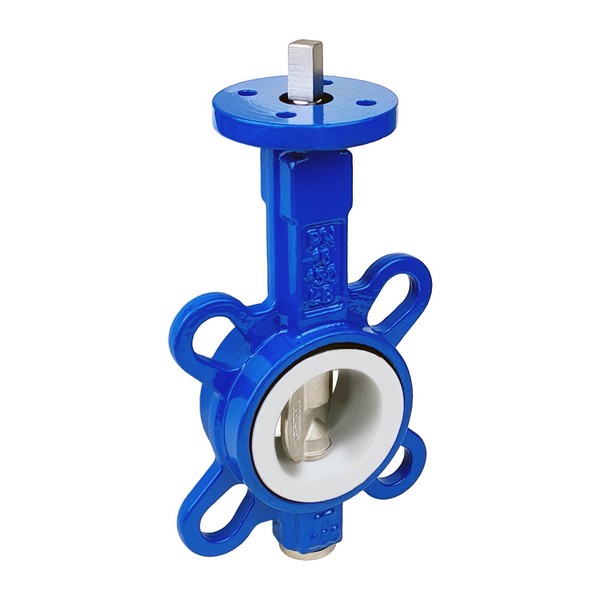

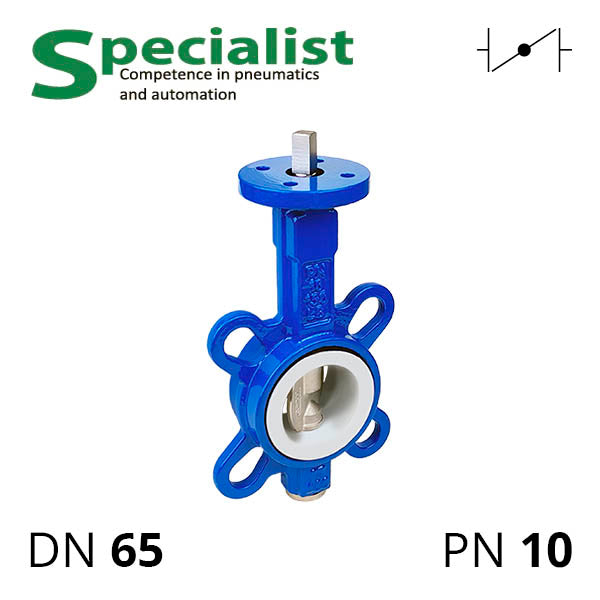

Задвижка дисковая поворотная межфланцевая нержавеющая серии SCBF-D674-10XEC/10XES/10XFS-65 это разборный ремонтопригодный затвор баттерфляй с корпусом из литой стали углеродистой WCB и диском из нержавеющей стали CF8/CF8M (аналог AISI 304/316 SS). Имеет диаметр условного прохода DN 65 мм. Для установки пневмо-, электропривода или рукоятки имеется стандартизированая платформа размером F05.
Данные межфланцевые задвижки баттерфляй ДУ 65 являются запорно-регулируемой арматурой — их можно использовать как для работы в режиме "открыто/закрыто", так и промежуточных положениях для регулирования объема неагрессивных газов, воздуха, воды, жидкостей со слабой концентрацией кислоты и щелочей, химических смесей совместимых с CF8/CF8M и EPDM/PTFE. Допустимое рабочее давление (по умолчанию) — PN до 10 бар.
| DN | 65 мм |
|---|---|
| Номинальное давление | Ру 10 бар (1 МПа) |
| Материал корпуса | WCB (углеродистая сталь) |
| Материал диска | CF8/CF8M по ASTM A351 (аналог SS304/SS316) |
| Материал уплотнений | EPDM или PTFE |
| Выдерживаемая EPDM температура | от −30 до 95° C |
| Выдерживаемая PTFE температура | от −40 до 160° C |
| Площадка под привод ISO 15552 | F05 |
| Выход вала | квадрат 9 мм |
| Рекомендуемый крутящий момент привода | не менее 29 Н⋅м для EPDM, не менее 35 Н⋅м для PTFE |
| Монтажная толщина | 46 мм |
Компания Specialist (Украина) напрямую импортирует запорную и регулирующую арматуру из Китая и Европы, а также имеет на складе ручные, электрические и пневматические приводы, фланцы, другие комплектующие к трубопроводной арматуре — позиционеры и т.д. У нас Вы можете купить задвижку размеров и материалов по справедливой цене.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D674-10XEC-65 | 50 | 8 | 12 | 9 | 22 | 106,00 | 139 | 27 | 19 | 65 | 48 | 82,5 | 151,5 |
| SCBF-D674-10XES-65 | 50 | 8 | 12 | 11 | 23 | 139,00 | 106 | 27 | 19 | 65 | 48 | 82,5 | 151 |
| SCBF-D674-10XFS-65 | 50 | 8 | 11,5 | 11 | 23 | 139,00 | 106 | 27 | 19 | 65 | 48 | 82,5 | 151 |
| SCBF-D670-16XFC-65 | 50 | 7 | 12 | 11 | 16 | 138/143 | 111 | 26 | 19 | 65 | 48,5 | 90 | 152,5 |
| SCBF-D670-16XES-65 | 50 | 7 | 12 | 11 | 16 | 139/146 | 111 | 28 | 20 | 65 | 48,5 | 90 | 152,5 |
* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
