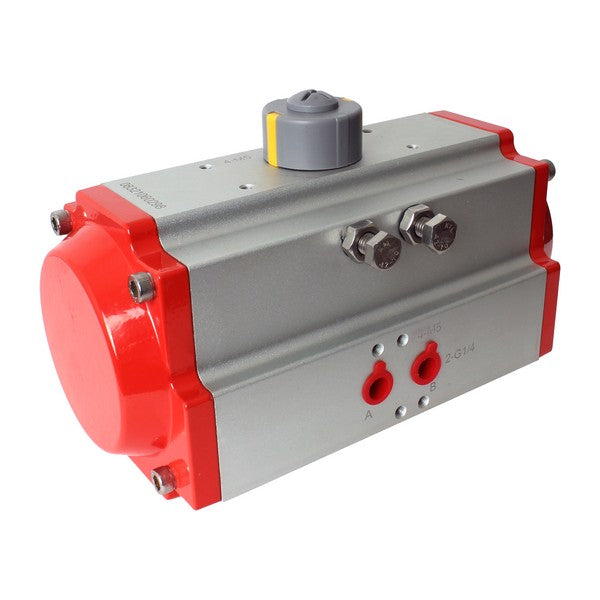

Пневмопривод поворотный для запорной арматуры SC-RAT/RST83-DA
Пневмопривод поворотный для запорной арматуры SC-RAT/RST83-DA
Пневмопривод поворотный для запорной арматуры SC-RAT/RST83-DA

Пневмопривод поворотный для запорной арматуры SC-RAT/RST83-DA

: В наличии

: от 4,097 до 5,110 грн

Размер
Способ действия

Модель: SC-RAT083-DA

Цена: 4,097 ₴  за шт.

Добавить в корзину
Добавить в список желаний

Сумма: 4,097 ₴

Модель Опции Цена за шт.
SC-RAT083-DA 83 / Двухсторонний 4,097 ₴
SC-RST083-DA 83 / С пружинным возвратом 5,110 ₴

Пневматический поворотный привод для запорной арматуры SC-RAT/RST83-DA с диаметром поршня 83 мм имеет поворот 90 или 180° и крутящий момент до 118,8 Н⋅м (при давлении 8 бар). Это надежный пневмопривод предназначен для установки на среднего размера шаровые краны 2~2½″ и дисковые заслонки баттерфляй ДУ 50~125 , имеющие стандартную площадку для крепления привода F07/F10 по стандарту ISO 5211/DIN3337 . При заказе Вы должны учесть Н⋅м от давления и выбрать способ действия:

  • SC-RAT83-DA – пневмопривод двустороннего действия. Крутящий момент до 118,8 Нм . Должен быть оснащен распределителем стандарта Namur 5/2 с размером резьбы 1/4″ на выходе пневмораспределителя;
  • SC-RST105-DA – пневмопривод одностороннего действия с принудительным пружинным возвратом в закрытое/открытое положение на случай падения давления воздуха. Сила поворота зависит от числа пружин (от 5 до 12) и до 52 Н⋅м , что примерно вдвое меньше RAT. Для управления могут применяться как распределители 3/2 , так и 5/2 . Мы рекомендуем подавать воздух на оба выхода с помощью конструкции 5/2 .

Горизонтальный пневмопривод поршень 83 мм SC-RAT/RST83-DA

Корпус воздушных приводов Specialist изготовлен из экструдированного алюминия с глубоким анодированием внутренней и наружной поверхности.

По строению это рельсовый пневматический поворотный цилиндр на четверть 90±4° для шарового крана или 180±4° . Его можно оснастить пневматическими распределителями стандарта NAMUR, позиционерами, блоком концевых выключателей.

Крутящий момент пневмопривода двойного действия 83 SC-RAT83-DA

Крутящий момент пневмопривода двойного действия SC-RAT83-DA в зависимости от входного давления
Давление, Бар
2 3 4 5 6 7 8
29.7 44.5 59.4 74.2 89.1 103.9 118.8

Крутящий момент пневмопривода одинарного действия 83 SC-RST83-DA

График зависимости усилия пневмоприводов Specialist

Крутящий момент пружины возврата пневмопривода SC-RST83-DA
Давление, Бар 3 4 5 6 7 Крутящий момент от пружины
Число пружин 0° 90° 0° 90° 0° 90° 0° 90° 0° 90° 0° 90°
5 30.9 23.8 46.1 38.9 - - - - - - 14.5 21.7
6 28.1 19.5 43.3 34.6 - - - - - - 17.36 26
7 25.2 15.1 40.3 30.2 - - - - - - 20.3 30.4
8 - - 37.4 25.9 52.6 41.1 - - - - 23.2 34.7
9 - - 34.5 21.5 52.6 41.1 - - - - 23.2 34.7
10 - - 31.6 17.2 46.8 32.4 62 47.6 77.1 62.7 29 43.4
11 - - - - 43.9 28.1 59.1 43.3 74.2 58.4 31.9 47.7
12 - - - - 41 23.7 56.2 38.8 71.3 54 34.78 52.08

Чертеж размеров пневмопривода SC-RAT/RST типоразмера 83
Габариты SC-RAT/RST83-DA
A B C D E F G H I J K L M N O A120 A180 Подключение воздуха
213 109 88 129 46 52.5 21 80 30 ⌀70 ⌀50 M8×13 M6×10 17 ⌀40 221 280 G 1/4″

Отверстия для воздуха (подключение распределителя) — дюймовая трубная цилиндрическая резьба G 1/4″.

Размеры крепления рассчитаны для запорной арматуры (шаровых кранов, баттерфляй засовов) с унифицированной монтажной платформой F07/F10 стандарта ISO 5211/DIN3337. При квадрате на запорной арматуре 17 мм Вы можете заказать у нас переходник-адаптер из квадрата на звезду SCBF -ROD-22x17.

------
