| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| SCBF-D674-10XEC-250-G | SS304 / EPDM | 12,086 ₴ | |
| SCBF-D674-10XES-250-G | SS316 / EPDM | 12,824 ₴ | |
| SCBF-D674-10XFS-250-G | SS316 / PTFE | 14,484 ₴ |

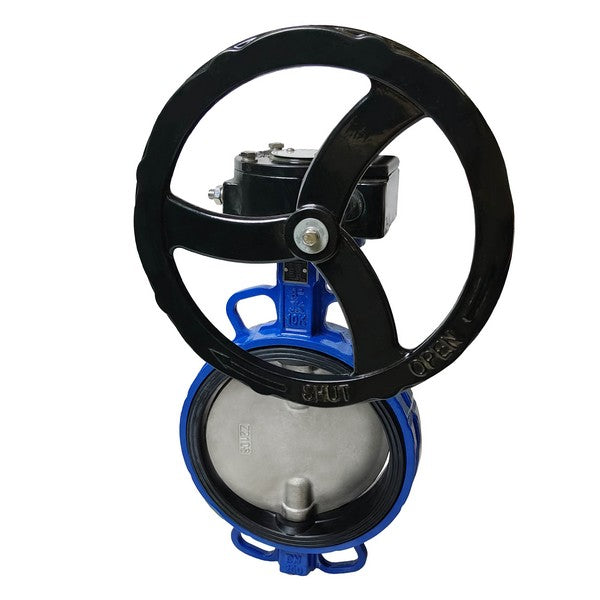

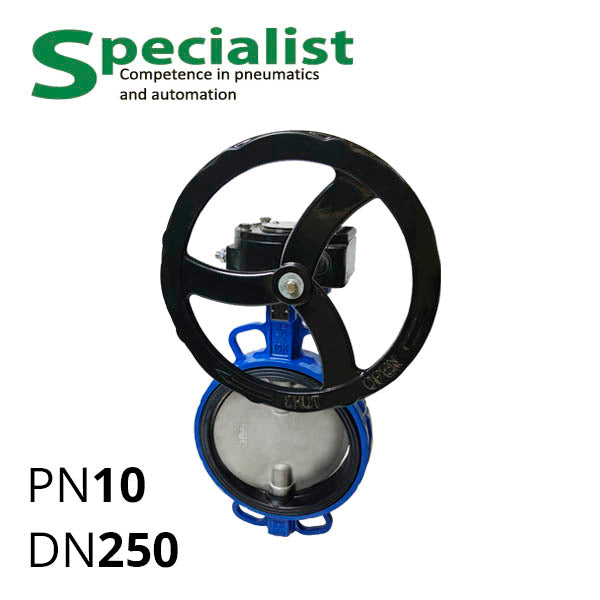

Задвижка дисковая поворотная ручная Ру 10 ДУ 250 серии SCBF-D674-10XEC/10XES/10XFS-250-H это затвор типа "баттерфляй" с литым нержавеющим диском CF8/CF8M (аналог AISI 304/316) с межфланцевым креплением и установленным ручным приводом (маховик через механический червячный редуктор).
Редуктор задвижки имеет обозначения каждые 10°, потому диск можно останавливать в промежуточных положениях для дросселирования и регулировки расхода вещества по трубопроводу. Дисковой задвижкой SCBF-D674-10XEC/10XES/10XFS-250-H можно управлять водой и жидкостными смесями химический состав которых совместим с CF8/CF8M и материалом седла – EPDM или PTFE.
| Диаметр условного прохода | DN250 (250 мм) |
|---|---|
| Номинальное давление | PN10 (1 МПа, 10 бар) |
| Материал корпуса | WCB (углеродистая сталь) |
| Материал диска | CF8/CF8M по ASTM A351 (аналог SS304/SS316) |
| Материал уплотнений | EPDM или PTFE |
| Выдерживаемая EPDM температура | от −30 до 95° C |
| Выдерживаемая PTFE температура | от −40 до 160° C |
| Тип управления | С ручным управлением |
| Монтажная толщина | 67 мм |
Этот нержавеющий ручной дисковый затвор устанавливается на трубу проходным диаметром 250 миллиметров между предварительно приваренными воротниковыми фланцами ISO 7005-1(EN 1092-2). На корпусе расположены приливы с отверстиями ("ушки") для центрирования поворотной задвижки между фланцами.
Ручной привод можно заменить пневматическим или электрическим. По заказу поставляем этот вид заслонок из PN16.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H | SCBF-D674-10XEC-250 | 102 | 12 | 14,5 | 22 | 23 | 365 | 319 | 45 | 29 | 250 | 73,5 | 214,5 | 264 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D674-10XES-250 | 102 | 12 | 14,5 | 22 | 30 | 368 | 320 | 44 | 27 | 250 | 71,5 | 212,5 | 279,5 |
| SCBF-D670-16XEС-250 | 102 | 12 | 14,5 | 22 | 23 | 365 | 315 | 45 | 27 | 250 | 73,5 | 207,5 | 264 |
Загрузить SCBF-D670-16XEC-250.step (456.04 kB)
* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
