| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| SCBF-D674-10XEC-65-H | SS304 / EPDM | 1,320 ₴ | |
| SCBF-D674-10XES-65-H | SS316 / EPDM | 1,357 ₴ | |
| SCBF-D674-10XFS-65-H | SS316 / PTFE | 1,887 ₴ |

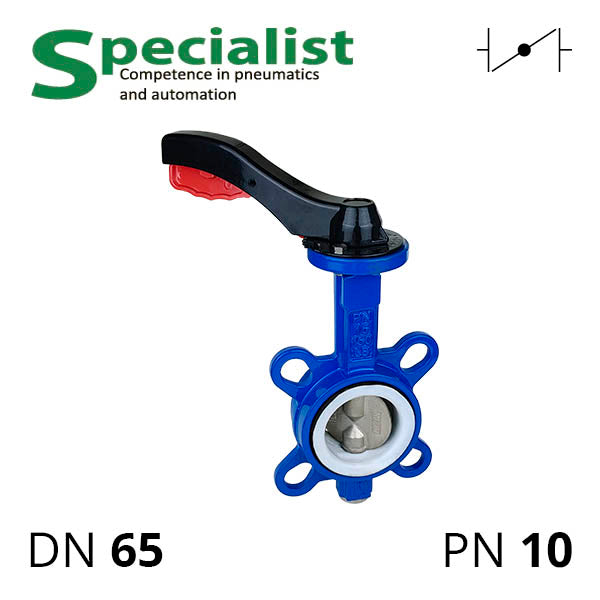

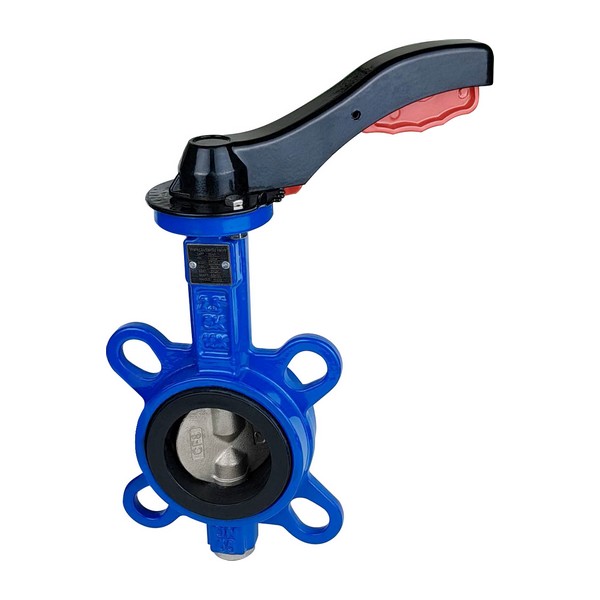

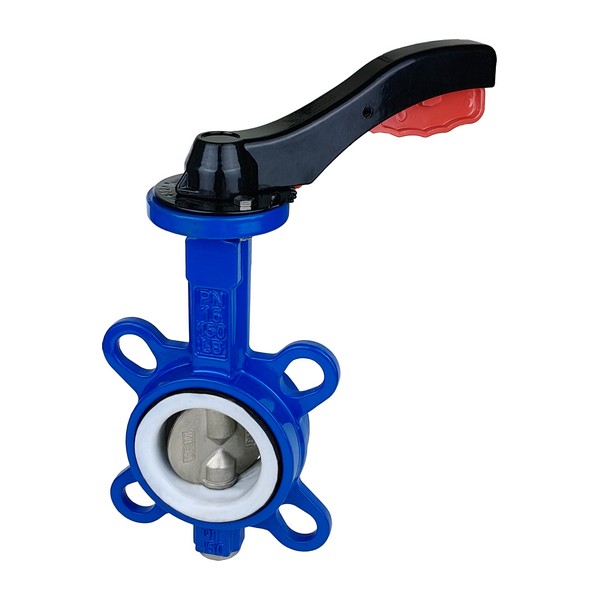

Задвижка дисковая поворотная ручная Ру 10 ДУ 65 серии SCBF-D674-10XEC/10XES/10XFS-65-H это затвор типа "баттерфляй" с литым нержавеющим диском CF8/CF8M (аналог AISI 304/316 SS) с межфланцевым креплением и установленной ручкой для управления.
Многопозиционная рукоятка имеет противоповоротный механизм – ее можно останавливать в 10 промежуточных положениях для дросселирования и регулировки расхода вещества по трубопроводу. Дисковой заслонкой SCBF-D674-10XEC/10XES/10XFS-65-H можно управлять водой и жидкостными смесями химический состав которых совместим с CF8/CF8M и материалом седла – EPDM или PTFE.
| Диаметр условного прохода | DN65 (65 мм) |
|---|---|
| Номинальное давление | PN10 (1 МПа, 10 бар) |
| Материал корпуса | WCB (углеродистая сталь) |
| Материал диска | CF8/CF8M по ASTM A351 (аналог SS304/SS316) |
| Материал уплотнений | EPDM или PTFE |
| Выдерживаемая EPDM температура | от −30 до 95° C |
| Выдерживаемая PTFE температура | от −40 до 160° C |
| Тип управления | С ручным управлением |
| Монтажная толщина | 45 мм |
Этот нержавеющий ручной дисковый затвор устанавливается на трубу проходным диаметром 65 миллиметров между предварительно приваренными воротниковыми фланцами ISO 7005-1(EN 1092-2). На корпусе расположены приливы с отверстиями ("ушки") для центрирования поворотной задвижки между фланцами.
Ручной привод можно заменить пневматическим или электрическим. По заказу поставляем этот вид заслонок из PN16.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D674-10XEC-65 | 50 | 8 | 12 | 9 | 22 | 106,00 | 139 | 27 | 19 | 65 | 48 | 82,5 | 151,5 |
| SCBF-D674-10XES-65 | 50 | 8 | 12 | 11 | 23 | 139,00 | 106 | 27 | 19 | 65 | 48 | 82,5 | 151 |
| SCBF-D674-10XFS-65 | 50 | 8 | 11,5 | 11 | 23 | 139,00 | 106 | 27 | 19 | 65 | 48 | 82,5 | 151 |
| SCBF-D670-16XFC-65 | 50 | 7 | 12 | 11 | 16 | 138/143 | 111 | 26 | 19 | 65 | 48,5 | 90 | 152,5 |
| SCBF-D670-16XES-65 | 50 | 7 | 12 | 11 | 16 | 139/146 | 111 | 28 | 20 | 65 | 48,5 | 90 | 152,5 |
* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
