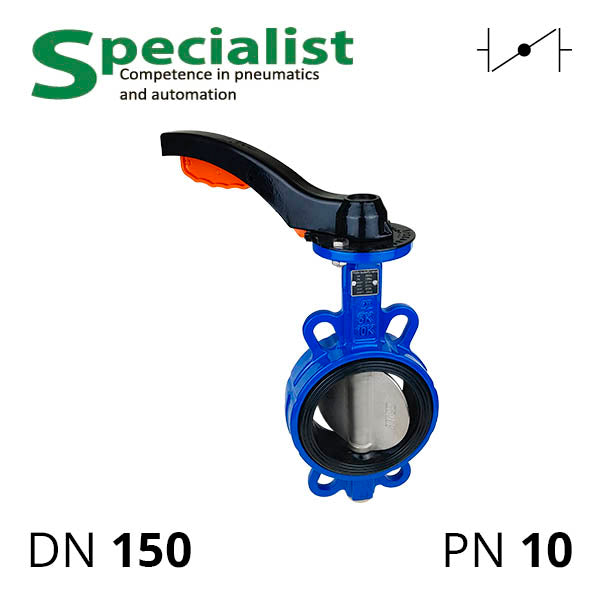

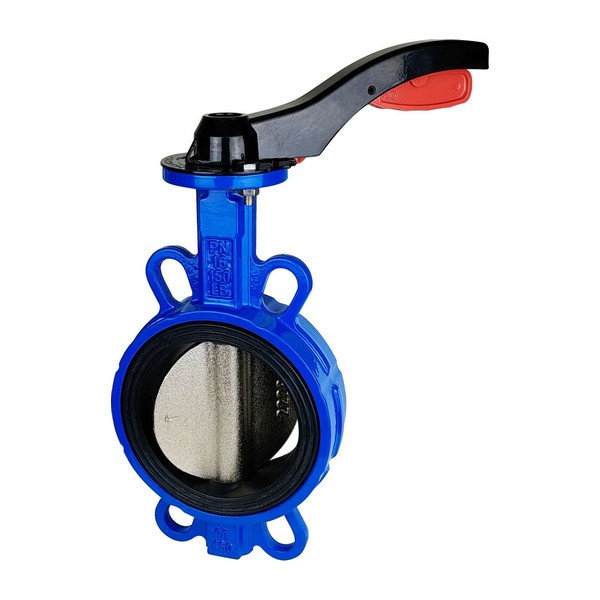

Чугунная задвижка ручная модели SCBF-D673-10XEX-150-H это регулируемый затвор дисковый поворотный типа "баттерфляй" Ру 10 ДУ 150 с литым стальным корпусом и WCB диском, уплотнениями EPDM. В отличие от серого и ковкого чугуна задвижки мотыльковые из WCB могут работать под давлением и с горячей водой, неагрессивным газом, жидкостями, слабыми щелочами и большинством слФабых органических кислот. Рабочая среда проверяется на совместимость с WCB и EPDM.
Ручка в комплекте имеет противоповоротный механизм и остановку в 10 промежуточных положениях задвижки ДУ150 SCBF-D673-10XEX-150-H для дросселирования и регулировки расхода вещества по трубопроводу.
| Диаметр условного прохода | DN150 (150 мм) |
|---|---|
| Номинальное давление | PN10 (1 МПа, 10 бар) |
| Материал корпуса | Чугун WCB (литая углеродистая сталь) |
| Материал диска | Чугун WCB |
| Материал уплотнений | EPDM |
| Выдерживаемая температура | от −30 до 95° C |
| Тип управления | С ручным управлением |
| Монтажная толщина | 56 мм |
Этот ручной затвор чугунный устанавливается на трубу проходным диаметром 150 миллиметров между предварительно приваренными воротниковыми фланцами ISO 7005-1(EN 1092-2). На корпусе расположены приливы с отверстиями ("ушки") для центрирования поворотной задвижки между фланцами.
Ручной привод можно заменить пневматическим или электрическим. По заказу поставляем этот вид заслонок из PN16.
| A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D673-10XEX-150 | 70 | 10 | 14 | 14 | 25 | 248 | 212 | 46 | 32,5 | 150 | 60 | 137 | 212 |
Загрузить SCBF-D673-16XEX-150.step (503.38 kB)
* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
