| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| SCBF-D674-10XEC-125-H | SS304 / EPDM | 3,258 ₴ | |
| SCBF-D674-10XES-125-H | SS316 / EPDM | 3,219 ₴ | |
| SCBF-D674-10XFS-125-H | SS316 / PTFE | 4,476 ₴ |

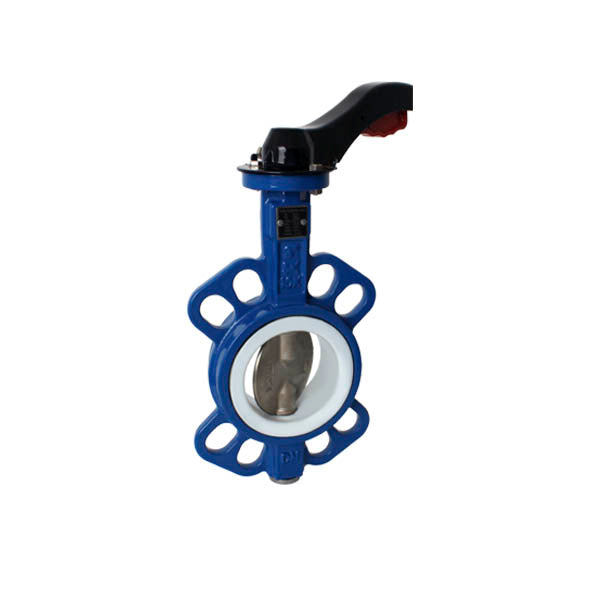

Задвижка дисковая поворотная ручная Ру 10 ДУ 125 серии SCBF-D674-10XEC/10XES/10XFS-125-H это затвор типа "баттерфляй" с литым нержавеющим диском CF8/CF8M (аналог AISI 304/316) с межфланцевым креплением и установленной ручкой для управления.
Многопозиционная рукоятка имеет противоповоротный механизм – ее можно останавливать в 10 промежуточных положениях для дросселирования и регулировки расхода вещества по трубопроводу. Дисковой задвижкой SCBF-D674-10XEC/10XES/10XFS-125-H можно управлять водой и жидкостными смесями химический состав которых совместим с CF8/CF8M и материалом седла – EPDM или PTFE.
| Диаметр условного прохода | DN125 (125 мм) |
|---|---|
| Номинальное давление | PN10 (1 МПа, 10 бар) |
| Материал корпуса | WCB (углеродистая сталь) |
| Материал диска | CF8/CF8M по ASTM A351 (аналог SS304/SS316) |
| Материал уплотнений | EPDM или PTFE |
| Выдерживаемая EPDM температура | от −30 до 95° C |
| Выдерживаемая PTFE температура | от −40 до 160° C |
| Тип управления | С ручным управлением |
| Монтажная толщина | 56 мм |
Этот нержавеющий ручной дисковый затвор устанавливается на трубу проходным диаметром 125 миллиметров между предварительно приваренными воротниковыми фланцами ISO 7005-1(EN 1092-2). На корпусе расположены приливы с отверстиями ("ушки") для центрирования поворотной задвижки между фланцами.
Ручной привод можно заменить пневматическим или электрическим. По заказу поставляем этот вид заслонок из PN16.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D674-10XEC-125 | 70 | 10 | 12 | 14 | 19 | 247 | 212 | 36 | 20 | 150 | 60 | 134 | 212 |
| SCBF-D674-10XES-125 | 70 | 10 | 12 | 14 | 19 | 247 | 212 | 36 | 20 | 125 | 60 | 134 | 212 |
| SCBF-D674-10XFS-125 | 70 | 10 | 13 | 14 | 25 | 178 | 210 | 40 | 22 | 125 | 59 | 133,5 | 190,6 |
| SCBF-D670-16XFC-125 | 70 | 10 | 15 | 14 | 18 | 219 | 185 | 34 | 24 | 125 | 58,5 | 130,5 | 184,5 |
Загрузить SCBF-D674-10XEC-125-H.step (537.24 kB)
* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
