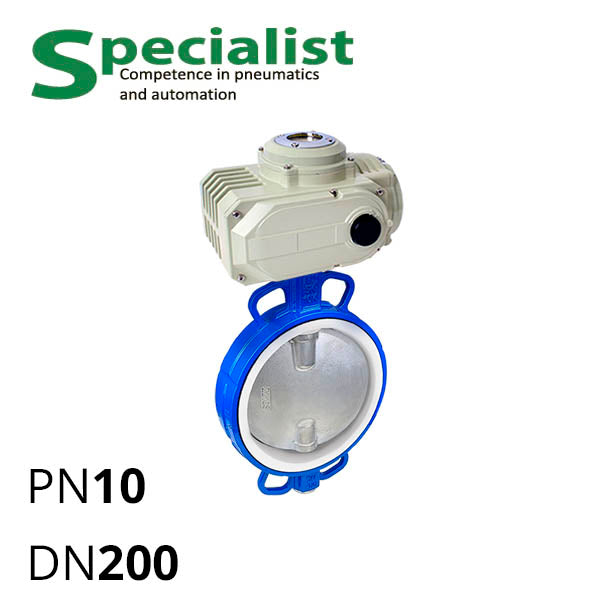

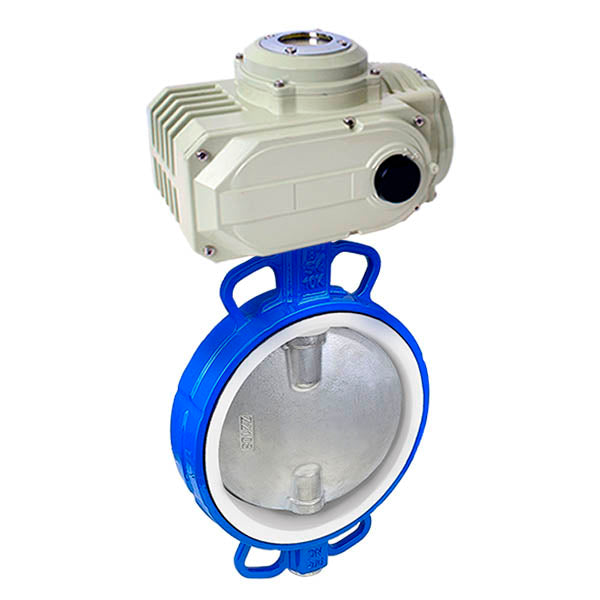

Дисковый поворотный затвор ДУ 200 нерж. межфланцевый с электроприводом SCBF-D674
Дисковый поворотный затвор ДУ 200 нерж. межфланцевый с электроприводом SCBF-D674

Дисковый поворотный затвор ДУ 200 нерж. межфланцевый с электроприводом SCBF-D674

: В наличии

: от 25,459 до 27,253 грн

Диск
Уплотнение

Модель: SCBF-D674-10XEC-200-HL-100

Цена: 25,459 ₴  за шт.

Добавить в корзину
Добавить в список желаний

Сумма: 25,459 ₴

Модель Опции Цена за шт.
SCBF-D674-10XEC-200-HL-100 SS304 / EPDM 25,459 ₴
SCBF-D674-10XES-200-HL-100 SS316 / EPDM 26,349 ₴
SCBF-D674-10XFS-200-HL-100 SS316 / PTFE 27,253 ₴

SCBF-D674-10XEC/10XES/10XFS-200-HL-100 это нержавеющая задвижка баттерфляй ДУ 200 с электроприводом.. Диск запорной арматуры изготовлен из пищевой нержавеющей стали ANSI CF8 или CF8M, которая являеться аналогами AISI 304/316 SS. Корпус стальной из WCB, покрытый краской. Сам дисковый поворотный затвор ДУ200 являэться разборным и ремонтопригодным. Предназначенный исполнительный механизм для межфланцевой установки на трубопроводах диам. условного прохода DN 200 мм, где производит открытие и закрытие прохода для рабочей среды.

Давление (по умолчанию) — PN до 10 бар. Рабочую среду следует проверять на совместимость с SS304/SS316 и EPDM/PTFE. Для жидкостей с содержанием органических кислот (уксусная, лимонная, молочная и т.д.) подойдет SS304+EPDM, тогда как для нефтепродуктов следует выбирать SS316+PTFE.

Нержавеющие межфланцевые задвижки баттерфляй ДУ 200 оснащены запорным духпозиционным типом привода: положения “открыто” и “закрыто”.

Таблица №1 — Параметры электроприводной дисково-поворотной заслонки нерж. ДУ200
DN 200 мм
Ном. давление Ру 10 бар (1 МПа)
Корпус WCB по ASTM A216
Диск CF8 или CF8M (AISI304 или 316)
Уплотнение седла EPDM или PTFE
Температура рабочей среды для EPDM от −30 до 95° C
Температура рабочей среды для PTFE от −40 до 160° C
Строительное расстояние 60 мм
Модель электропривода SCBF-HL-100 (двухпозиционный)
Питание 220 В
Использование Автоматизованная запорная арматура
Крутящий момент привода 800 Н⋅м
Чертеж дисковой поворотной задвижки Specialist
Размеры задвижки баттерфляй н/ж диаметром 200 SCBF-D674
Модель A B C F F1 D1 D n-a n-b DN L H1 H
SCBF-D674-10XEC-200 - - - - - - - - - - - - -
SCBF-D674-10XES-200 102 12 13 17 30 300,00 260 33 39 200 65 172 235
SCBF-D670-16XEC-200 102 12 19 22 20 294,00 266 44 22 200 64 175 240
SCBF-D670-16XES-200 102 12 16 17 20 293,00 262 49 32 200 61 171 228
SCBF-D674-10XFS-200 102 12 13 17 20 302,00 267 32 40 200 63 174,5 228,5

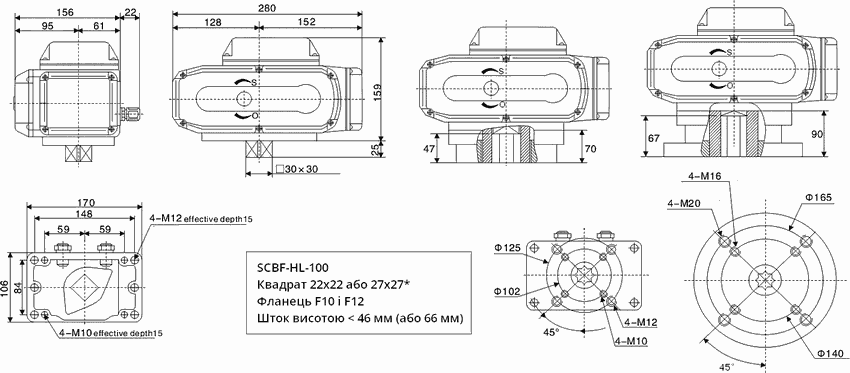

Чертеж размера электропривода SCBF-HL-100-(A) для запорной и регулируемой арматуры

Стандартный размер площадки под привод и квадрат см. выше в тех.описании.

* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
