| Модель | Опції | Ціна за одиницю | |
|---|---|---|---|
| SCBF-D674-10XEC-200-H | SS304 / EPDM | 7,192 ₴ | |
| SCBF-D674-10XES-200-H | SS316 / EPDM | 7,556 ₴ | |
| SCBF-D674-10XFS-200-H | SS316 / PTFE | 8,436 ₴ |

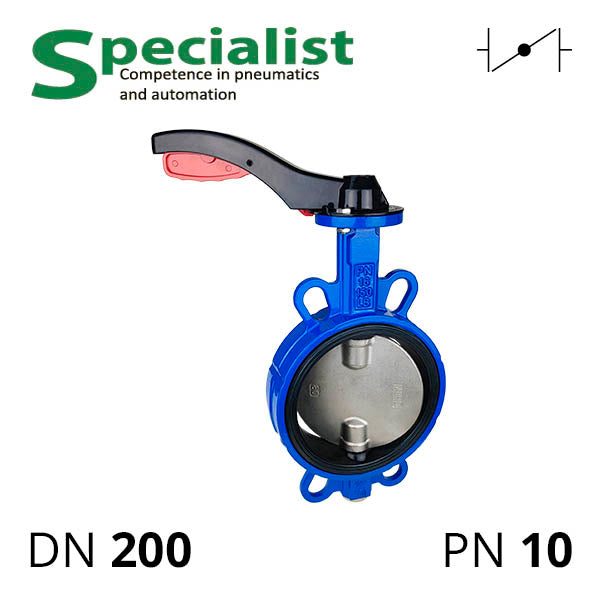

Засувка дискова поворотна ручна Ру 10 ДУ 200 серії SCBF-D674-10XEC/10XES/10XFS-200-H це затвор типу "батерфляй" з литим нержавіючим диском CF8/CF8M (аналог AISI 304/316) з міжфланцевим кріпленням та встановленою ручкою для управління.
Багатопозиційна рукоятка має протиповоротний механізм — її можна зупиняти в 10 проміжних положеннях для дроселювання і регулювання витрат речовини по трубопроводу. Дисковою засувкою SCBF-D674-10XEC/10XES/10XFS-200-H можна керувати водою і рідинними сумішами хімічний склад яких сумісний з CF8/CF8M та матеріалом сідла — EPDM або PTFE.
| Діаметр умовного проходу | DN200 (200 мм) |
|---|---|
| Номінальний тиск | PN10 (1 МПа, 10 бар) |
| Матеріал корпусу | WCB (вуглецева сталь) |
| Матеріал диску | CF8/CF8M по ASTM A351 (аналог SS304/316) |
| Матеріал ущільнень | EPDM або PTFE |
| Витримувана EPDM температура | від −30 до 95° C |
| Витримувана PTFE температура | від −40 до 160° C |
| Тип управління | З ручним управлінням |
| Монтажна товщина | 60 мм |
Цей ручний дисковий затвор нержавіючий встановлюється на трубу прохідним діаметром 200 міліметрів між попередньо привареними комірцевими фланцями ISO 7005-1(EN 1092-2). На корпусі розташовані приливи з отворами ("вушка") для центрування поворотної засувки між фланцями.
Ручний привід можна замінити на пневматичний або електричний. На замовлення поставляємо цей вид заслінок з PN16.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D674-10XEC-200 | - | - | - | - | - | - | - | - | - | - | - | - | - |
| SCBF-D674-10XES-200 | 102 | 12 | 13 | 17 | 30 | 300,00 | 260 | 33 | 39 | 200 | 65 | 172 | 235 |
| SCBF-D670-16XEC-200 | 102 | 12 | 19 | 22 | 20 | 294,00 | 266 | 44 | 22 | 200 | 64 | 175 | 240 |
| SCBF-D670-16XES-200 | 102 | 12 | 16 | 17 | 20 | 293,00 | 262 | 49 | 32 | 200 | 61 | 171 | 228 |
| SCBF-D674-10XFS-200 | 102 | 12 | 13 | 17 | 20 | 302,00 | 267 | 32 | 40 | 200 | 63 | 174,5 | 228,5 |
Завантажити SCBF-D670-16XEC-200.step (629.01 kB)
* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
