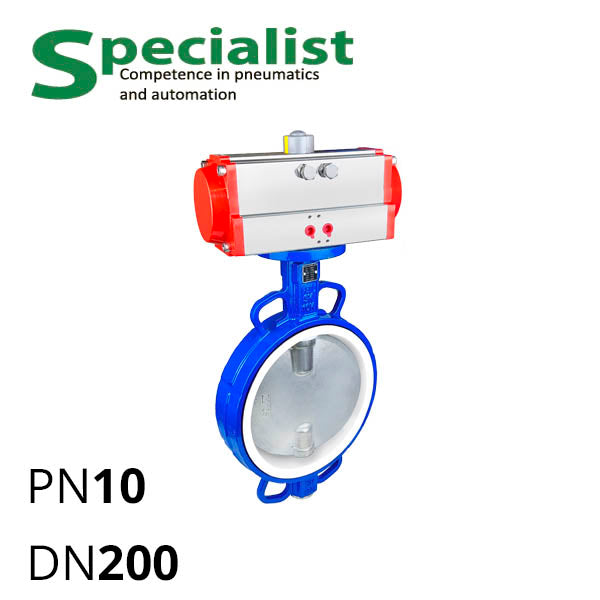

Дискова поворотна засувка ДУ 200 нержавіюча міжфланцева розбірна з пневмоприводом серії SCBF-D674

Фото Дискова поворотна засувка ДУ 200 нержавіюча міжфланцева розбірна з пневмоприводом серії SCBF-D674

Дискова поворотна засувка ДУ 200 нержавіюча міжфланцева розбірна з пневмоприводом серії SCBF-D674

Наявність: На складі

Ціна: від 11,708 до 15,043 грн

Звичайна ціна

SS304

SS316

EPDM

PTFE

Модель: SCBF-D674-10XEC-200-RAT092

Ціна: 11,708 ₴ за одиницю

Додати в кошик

Сума: 11,708 ₴

Моделі

Модель	Опції	Ціна за одиницю
SCBF-D674-10XEC-200-RAT092	SS304 / EPDM	11,708 ₴
SCBF-D674-10XES-200-RAT092	SS316 / EPDM	12,598 ₴
SCBF-D674-10XFS-200-RAT105	SS316 / PTFE	15,043 ₴

Затвор дисковий поворотний міжфланцевий з пневмоуправлінням Ру 10 ДУ 200 серії SCBF-D674-10XEC/10XES/10XFS-200-RAT092/RAT105 це засувка типу "батерфляй" з вилитим нержавіючим диском CF8/CF8M (аналог AISI 304/316) для кріплення між фланцями на трубу d 200мм. Заслінка дискова оснащена пневматичним приводом двосторонньої дії SC-RAT092 або RAT105.

Дисковий затвор з пневмоуправлінням SCBF-D674-10XEC/10XES/10XFS-200-RAT092/RAT105 призначений для води, рідини або газу хімічний склад якого по таблиці сумісності не реагує з CF8/CF8M та обраним матеріалом сідла — EPDM або PTFE.

Таблиця — Головні параметри пневмокерованої дискової поворотної засувки нерж. SCBF-D674-10XEC/10XES/10XFS-200-RAT092/RAT105
Діаметр умовного проходу	DN200 (200 мм)
Номінальний тиск робочого середовища	PN10 (1 МПа, 10 бар)
Матеріал корпусу	WCB (вуглецева сталь)
Матеріал диску	CF8/CF8M по ASTM A351 (аналог SS304/SS316)
Матеріал ущільнень	EPDM або PTFE
Витримувана EPDM температура	від −30 до 95° C
Витримувана PTFE температура	від −40 до 160° C
Монтажна товщина	67 мм
Тип управління	З пневматичним управлінням
Модель пневмоприводу	SC-RAT092 або SC-RAT105
Спосіб дії пневмоприводу	Двосторонньої дії
Підключення повітря	1/4″
Рекомендований тиск повітря управління	від 6 до 8 бар
Зусилля RAT092 при 6 бар	136,4 Н⋅м
Зусилля RAT105 при 6 бар	203,64 Н⋅м

Також у нашої компанії Specialist Ви можете придбати розподільники стандарту Namur 5/2 для управління пневмоприводом, глушники, фітинги, блоки кінцевих вимикачів, позиціонери.

Встановлення одностороннього приводу SC-RST з пружинами на замовлення — телефонуйте нам для отримання комерційної пропозиції з ціною.

Габаритні розміри

Креслення дискової поворотної засувки Specialist

Розміри засувки батерфляй н/ж діаметром 200 SCBF-D674
Модель	A	B	C	F	F1	D1	D	n-a	n-b	DN	L	H1	H
SCBF-D674-10XEC-200	-	-	-	-	-	-	-	-	-	-	-	-	-
SCBF-D674-10XES-200	102	12	13	17	30	300,00	260	33	39	200	65	172	235
SCBF-D670-16XEC-200	102	12	19	22	20	294,00	266	44	22	200	64	175	240
SCBF-D670-16XES-200	102	12	16	17	20	293,00	262	49	32	200	61	171	228
SCBF-D674-10XFS-200	102	12	13	17	20	302,00	267	32	40	200	63	174,5	228,5

Креслення розмірів пневмоприводу SC-RAT/RST типорозміру 92

Габарити SC-RAT/RST92-DA
A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	A120	A180	Підключення повітря
258	117	98.5	137	50	61	21	80	30	⌀70	⌀50	M8×12	M6×10	17	⌀40	280	274	G 1/4″

Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/4″.

Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F05/F07 стандарту ISO 5211/DIN3337. При квадраті на запірній арматурі 14 мм Ви можете замовити в нас перехідник-адаптер з квадрату на зірку SCBF-ROD-17x14.

Креслення розмірів пневмоприводу SC-RAT/RST типорозміру від 32 до 420

Габарити SC-RAT/RST105-DA
A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	A120	A180	Підключення повітря
267	133	109	153	57	64	26	80	30	⌀102	⌀70	M10×13	M8×10	22	⌀40	304	388	G 1/4″

Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/4″.

Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F07/F10 стандарту ISO 5211/DIN3337. При квадраті на запірній арматурі 17 мм Ви можете замовити в нас перехідник-адаптер з квадрату на зірку SCBF-ROD-22x17.

* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
