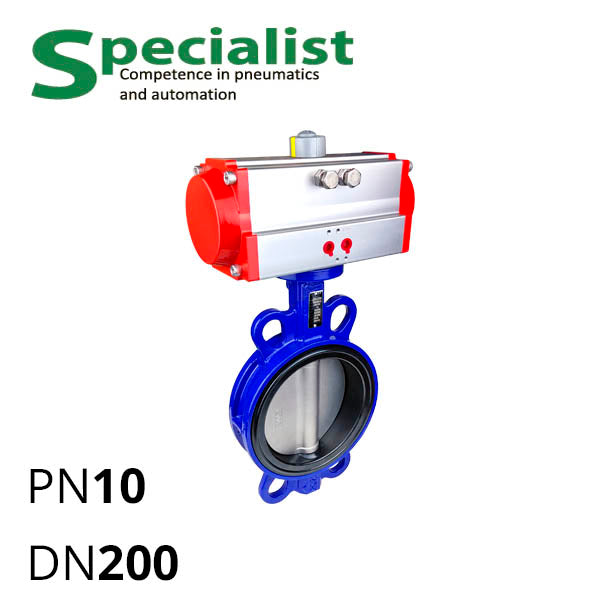

Чавунна засувка батерфляй SCBF-D673-10XEX-200-RAT092 це промисловий дисковий поворотний затвор Ру 10 ДУ 200 з пневмоприводом для багатопозиційного регулювання води, інших неагресивних газових та рідких речовин під тиском, що сумісні з WCB і EPDM. Наша компанія “Specialist” може виготовити диск та сідло з інших матеріалів, щоб дисковий затвор був сумісний з вашим робочим середовищем; гумований диск; Ру16 на замовлення.
| DN | 200 мм |
|---|---|
| Номінальний тиск | Ру 10 (Ру 16 під замовлення) |
| Матеріал корпусу | WCB (вуглецева сталь) |
| Матеріал диску | WCB |
| Матеріал ущільнень | EPDM |
| Витримувана EPDM температура | від −30 до 95° C |
| Монтажна товщина | 56 мм |
| Модель приводу | SC-RAT092 |
| Спосіб дії SC-RAT092 | Пневмопривід двосторонньої дії |
| Підключення повітря | 1/4″ |
| Рекомендований тиск повітря управління | від 6 до 8 бар |
| Зусилля SC-RAT092 при 6 бар | 136,4 Н⋅м |
Окрім водяного/газового затвору поворотного компанії Specialist Ви можете придбати пневморозподільники стандарту Namur 5/2 для управління пневмоприводом, глушники, фітинги, блоки кінцевих вимикачів, позиціонери.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D673-10XEX-50 | 50 | 8 | 12 | 11 | 22 | 116 | 165 | 29 | 18 | 50 | 46 | 68,5 | 135,5 |
| SCBF-D673-10XEX-65 | 50 | 8 | 12 | 11 | 23 | 139 | 183 | 27 | 20 | 65 | 48 | 82,5 | 151 |
| SCBF-D673-10XEX-80 | 50 | 7 | 14 | 11 | 19 | 159 | 129 | 26,5 | 20 | 80 | 48,5 | 138,5 | 115,5 |
| SCBF-D673-10XEX-100 | 70 | 10 | 10 | 14 | 30 | 177 | 150 | 34 | 23 | 100 | 56 | 110 | 177 |
| SCBF-D673-10XEX-125 | 70 | 10 | 15 | 14 | 28 | 218 | 185 | 34 | 25 | 125 | 58,5 | 130,5 | 184,5 |
| SCBF-D673-10XEX-150 | 70 | 10 | 14 | 14 | 25 | 248 | 212 | 46 | 32,5 | 150 | 60 | 137 | 212 |
| SCBF-D673-10XEX-250 | 102 | 12 | 15 | 22 | 41 | 365 | 319 | 45 | 29 | 250 | 73,5 | 214,5 | 264 |
| SCBF-D673-10XEX-300 | 102 | 12 | 15 | 22 | 40 | 418 | 376 | 50 | 29 | 300 | 76 | 237,5 | 317,5 |
| SCBF-D673-10XEX-400 | 175 | 18 | 26 | 27 | 40 | 524 | 470 | 45 | 30 | 400 | 102 | 327 | 403 |
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | A120 | A180 | Підключення повітря |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 258 | 117 | 98.5 | 137 | 50 | 61 | 21 | 80 | 30 | ⌀70 | ⌀50 | M8×12 | M6×10 | 17 | ⌀40 | 280 | 274 | G 1/4″ |
Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/4″.
Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F05/F07 стандарту ISO 5211/DIN3337. При квадраті на запірній арматурі 14 мм Ви можете замовити в нас перехідник-адаптер з квадрату на зірку SCBF-ROD-17x14.
* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
