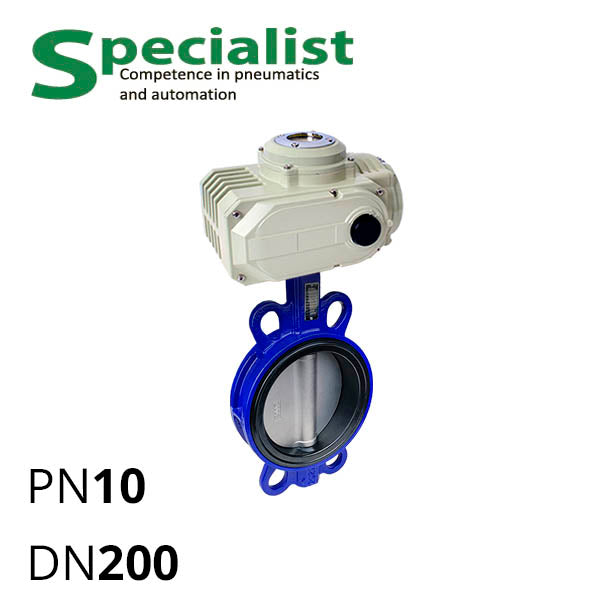

Дисковая поворотная задвижка ДУ 200 чугунная межфланцевая с электроприводом серии SCBF-D673-10XEX-200-HL-100
Дисковая поворотная задвижка ДУ 200 чугунная межфланцевая с электроприводом серии SCBF-D673-10XEX-200-HL-100

Дисковая поворотная задвижка ДУ 200 чугунная межфланцевая с электроприводом серии SCBF-D673-10XEX-200-HL-100

: В наличии

: 23,110 грн

Модель: SCBF-D673-10XEX-200-HL-100

Цена: 23,110 ₴  за шт.

Добавить в корзину
Добавить в список желаний

Сумма: 23,110 ₴

Промышленная задвижка дисковая поворотная межфланцевая чугунная с эл. приводом серии SCBF-D673-10XEX-200-HL-100 это неразборный затвор баттерфляй "бабочка" с корпусом и диском из литой углеродистой стали WCB, что в отличие от серого и ковкого чугуна может работать под высоким давлением. Диаметр условного прохода труб DN 200 мм.

Эти чугунные межфланцевые задвижки баттерфляй ДУ 200 являються запорной арматурой и оснащены типом электропривода, который работает в режиме «открыто/закрыто». Регулирующий привод — под заказ.

Изготовлены для применения в водопроводных системах, с жидкостями и газами со слабой концентрацией щелочей и ограниченым содержанием кислот. Среду нужно проверять на совместимость с WCB и EPDM. Допустимое рабочее давление (по умолчанию) — PN до 10 бар.

Таблица — Характеристики эл. приводного дискового поворотного затвора SSCBF-D673-10XEX-200-HL-100
DN 200 мм
Номинальное давление Ру 10 бар (1 МПа)
Материал корпуса WCB по ASTM A216
Материал диска WCB по ASTM A216
Материал уплотнений EPDM
Рабочая температура EPDM от −30 до 95° C
Монтажная толщина 60 мм
Электрический привод SCBF-HL-100 «открыто/закрыто»
Питание 220 Вольт
Крутящий момент привода 800 Н⋅м

Наша компания Specialist (Украина) поставляет также электроприводные задвижки ДУ200 с материалами под заказ клиента.

Чертеж дисковой поворотной задвижки Specialist
Размеры задвижки баттерфляй SCBF-D673-10XEX-200
Модель A B C F F1 D1 D n-a n-b DN L H1 H
SCBF-D673-10XEX-50 50 8 12 11 22 116 165 29 18 50 46 68,5 135,5
SCBF-D673-10XEX-65 50 8 12 11 23 139 183 27 20 65 48 82,5 151
SCBF-D673-10XEX-80 50 7 14 11 19 159 129 26,5 20 80 48,5 138,5 115,5
SCBF-D673-10XEX-100 70 10 10 14 30 177 150 34 23 100 56 110 177
SCBF-D673-10XEX-125 70 10 15 14 28 218 185 34 25 125 58,5 130,5 184,5
SCBF-D673-10XEX-150 70 10 14 14 25 248 212 46 32,5 150 60 137 212
SCBF-D673-10XEX-250 102 12 15 22 41 365 319 45 29 250 73,5 214,5 264
SCBF-D673-10XEX-300 102 12 15 22 40 418 376 50 29 300 76 237,5 317,5
SCBF-D673-10XEX-400 175 18 26 27 40 524 470 45 30 400 102 327 403
Чертеж размера электропривода SCBF-HL-100-(A) для запорной и регулируемой арматуры

Стандартный размер площадки под привод и квадрат см. выше в тех.описании.

* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
