| Модель | Опції | Ціна за одиницю | |
|---|---|---|---|

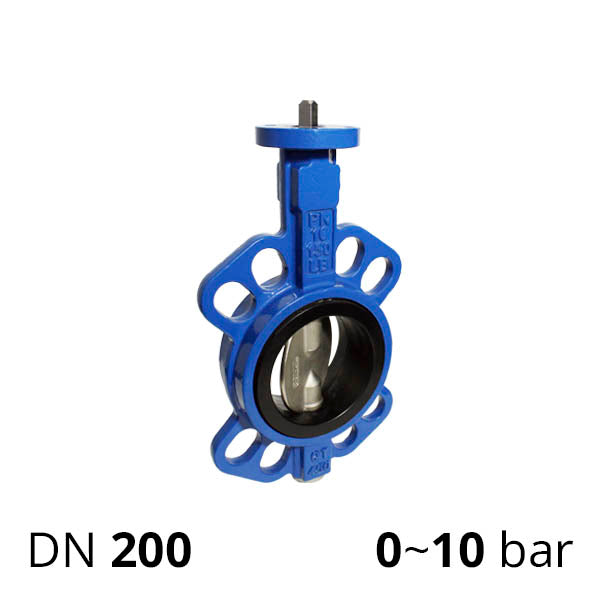

| SCBF-D674-10XEC-200 | SS304 / EPDM | 5,858 ₴ | |
| SCBF-D674-10XES-200 | SS316 / EPDM | 6,791 ₴ | |

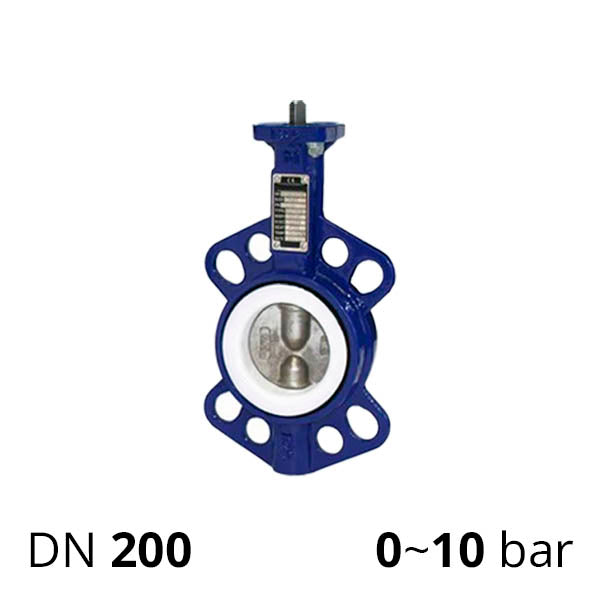

| SCBF-D674-10XFS-200 | SS316 / PTFE | 7,737 ₴ |

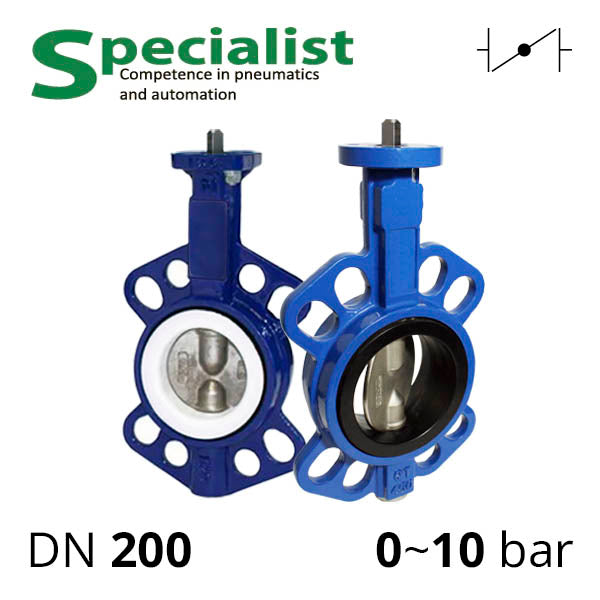

Засувка дискова поворотна міжфланцева нержавіюча серії SCBF-D674-10XEC/10XES/10XFS-200 це розбірний ремонтопридатний затвор батерфляй з корпусом із литої сталі вуглецевої WCB та диском із неіржавної сталі CF8/CF8M (аналог AISI 304/316 SS). Має діаметр умовного проходу DN 200 мм. Для встановлення пневмо-, електроприводу чи рукоятки постачається з стандартизованою платформою розміром F10.
Дані між-фланцеві засувки батерфляй ДУ 200 є запірно-регульованою арматурою — їх можна використовувати як для роботи в режимі "відкрито/закрито", так і проміжних положеннях для регулювання об'єму неагресивних газів, повітря, води, рідин зі слабкою концентрацію кислоти й лугів, хімічних сумішей сумісних з CF8/CF8M та EPDM/PTFE. Допустимий робочий тиск (за замовчуванням) — PN до 10 бар.
| DN | 200 мм |
|---|---|
| Номінальний тиск | Ру 10 бар (1 МПа) |
| Матеріал корпусу | WCB (вуглецева сталь) |
| Матеріал диску | CF8/CF8M по ASTM A351 (аналог SS304/SS316) |
| Матеріал ущільнень | EPDM або PTFE |
| Витримувана EPDM температура | від −30 до 95° C |
| Витримувана PTFE температура | від −40 до 160° C |
| Майданчик під привід ISO 5211 | F10 |
| Вихід валу | квадрат 17 мм |
| Рекомендований крутний момент приводу | не менше 253 Н⋅м для EPDM, не менше 330 Н⋅м для PTFE |
| Монтажна товщина | 60 мм |
Компанія Specialist (Україна) напряму імпортує запірну та регулюючу арматуру з Китаю та Європи, а також має на складі ручні, електричні та пневматичні приводи, фланці, інші комплектуючі до трубопровідної арматури — позиціонери, тощо. В нас Ви можете купити засувку необхідних Вам розмірів та матеріалів за справедливою ціною.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D674-10XEC-200 | - | - | - | - | - | - | - | - | - | - | - | - | - |
| SCBF-D674-10XES-200 | 102 | 12 | 13 | 17 | 30 | 300,00 | 260 | 33 | 39 | 200 | 65 | 172 | 235 |
| SCBF-D670-16XEC-200 | 102 | 12 | 19 | 22 | 20 | 294,00 | 266 | 44 | 22 | 200 | 64 | 175 | 240 |
| SCBF-D670-16XES-200 | 102 | 12 | 16 | 17 | 20 | 293,00 | 262 | 49 | 32 | 200 | 61 | 171 | 228 |
| SCBF-D674-10XFS-200 | 102 | 12 | 13 | 17 | 20 | 302,00 | 267 | 32 | 40 | 200 | 63 | 174,5 | 228,5 |
Завантажити SCBF-D670-16XEC-200.step (629.01 kB)
* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
