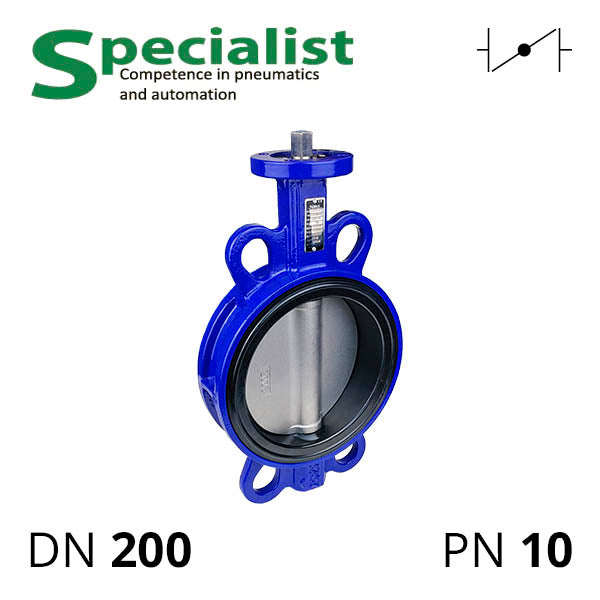

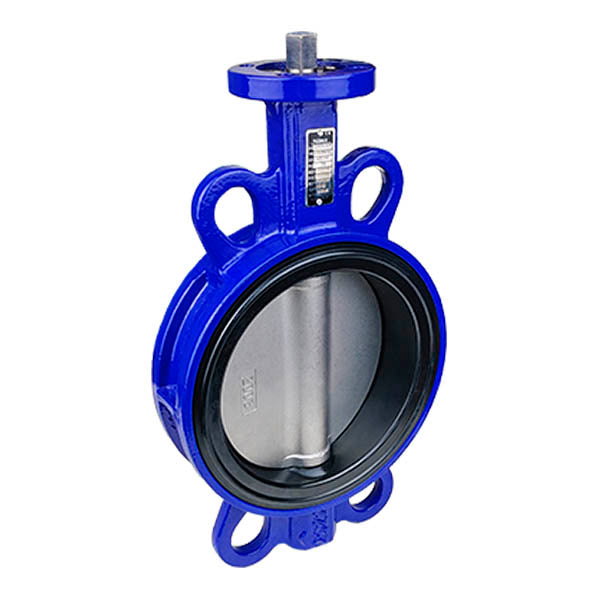

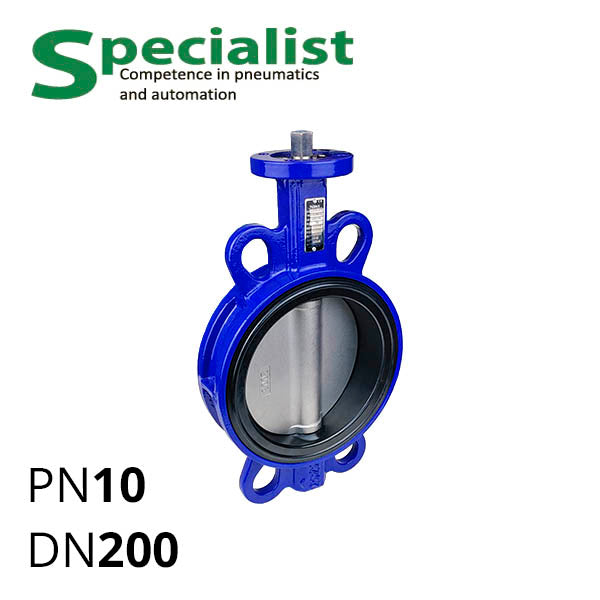

Дискова поворотна засувка ДУ 200 чавунна міжфланцева нерозбірна серії SCBF-D673-10XEX-200
Дискова поворотна засувка ДУ 200 чавунна міжфланцева нерозбірна серії SCBF-D673-10XEX-200

Дискова поворотна засувка ДУ 200 чавунна міжфланцева нерозбірна серії SCBF-D673-10XEX-200

: На складі

: 3,242 грн

Модель: SCBF-D673-10XEX-200

Ціна: 3,242 ₴  за одиницю

Додати в кошик
Додати до списка бажань

Сума: 3,242 ₴

Промислова засувка дискова поворотна міжфланцева чавунна серії SCBF-D673-10XEX-200 це нерозбірний затвор батерфляй "метелик" з корпусом і диском з литої вуглецевої сталі WCB, що на відміну від сірого та ковкого чавуну може працювати під високим тиском і має кращу термостійкість. Діаметр умовного проходу для труб DN 200 мм. Постачаються з стандартизованою платформою для встановлення пневмо-, електроприводу чи рукоятки розміром F10.

Ці чавунні між-фланцеві засувки батерфляй ДУ 200 є запірно-регульованою трубопровідною арматурою — їх можна використовувати як для роботи в режимі "відкрито/закрито", так і проміжних положеннях для регулювання в об'єму неагресивних газів, повітря, води, рідин зі слабкою концентрацію лугів й обмеженою малою кількістю кислот. Робоче середовище слід перевіряти на сумісність з WCB та EPDM. Допустимий робочий тиск (за замовчуванням) — PN до 10 бар.

Таблиця — Основні параметри дискового поворотного затвору SCBF-D673-10XEX-200
DN 200 мм
Номінальний тиск Ру 10 бар (1 МПа)
Матеріал корпусу WCB по ASTM A216
Матеріал диску WCB по ASTM A216
Матеріал ущільнень EPDM
Робоча температура від −30 до 95° C
Майданчик під привід ISO 5211 F10
Вихід валу квадрат 17 мм
Рекомендований крутний момент приводу не менше 253 Н⋅м
Монтажна товщина 56 мм

Наша компанія Specialist (Україна) постачає також засувки ДУ200 з матеріалами на замовлення клієнта та встановленими приводами (рукоятки, пневмоприводи та електричні приводи з регулюванням позиції.

Креслення дискової поворотної засувки Specialist
Розміри засувки батерфляй SCBF-D673-10XEX
Модель A B C F F1 D1 D n-a n-b DN L H1 H
SCBF-D673-10XEX-50 50 8 12 11 22 116 165 29 18 50 46 68,5 135,5
SCBF-D673-10XEX-65 50 8 12 11 23 139 183 27 20 65 48 82,5 151
SCBF-D673-10XEX-80 50 7 14 11 19 159 129 26,5 20 80 48,5 138,5 115,5
SCBF-D673-10XEX-100 70 10 10 14 30 177 150 34 23 100 56 110 177
SCBF-D673-10XEX-125 70 10 15 14 28 218 185 34 25 125 58,5 130,5 184,5
SCBF-D673-10XEX-150 70 10 14 14 25 248 212 46 32,5 150 60 137 212
SCBF-D673-10XEX-250 102 12 15 22 41 365 319 45 29 250 73,5 214,5 264
SCBF-D673-10XEX-300 102 12 15 22 40 418 376 50 29 300 76 237,5 317,5
SCBF-D673-10XEX-400 175 18 26 27 40 524 470 45 30 400 102 327 403

* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
