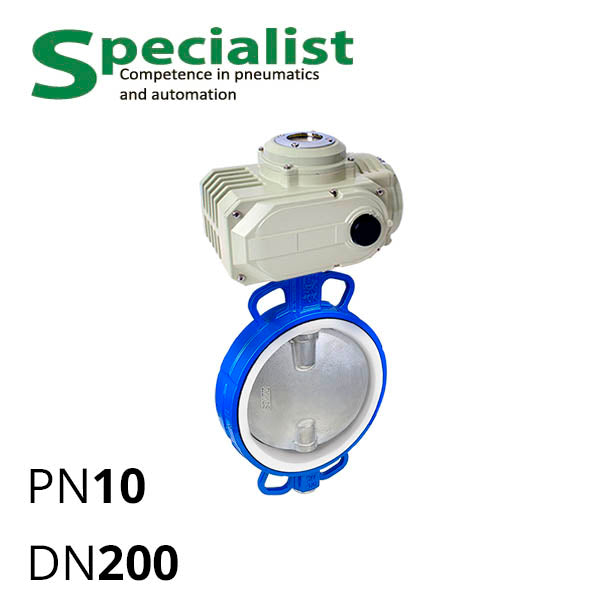

Дисковий поворотний затвор ДУ 200 нержавіючий з електроприводом SCBF-D674
Дисковий поворотний затвор ДУ 200 нержавіючий з електроприводом SCBF-D674

Дисковий поворотний затвор ДУ 200 нержавіючий з електроприводом SCBF-D674

: На складі

: від 25,459 до 27,253 грн

Диск
Ущільнення

Модель: SCBF-D674-10XEC-200-HL-100

Ціна: 25,459 ₴  за одиницю

Додати в кошик
Додати до списка бажань

Сума: 25,459 ₴

Модель Опції Ціна за одиницю
SCBF-D674-10XEC-200-HL-100 SS304 / EPDM 25,459 ₴
SCBF-D674-10XES-200-HL-100 SS316 / EPDM 26,349 ₴
SCBF-D674-10XFS-200-HL-100 SS316 / PTFE 27,253 ₴

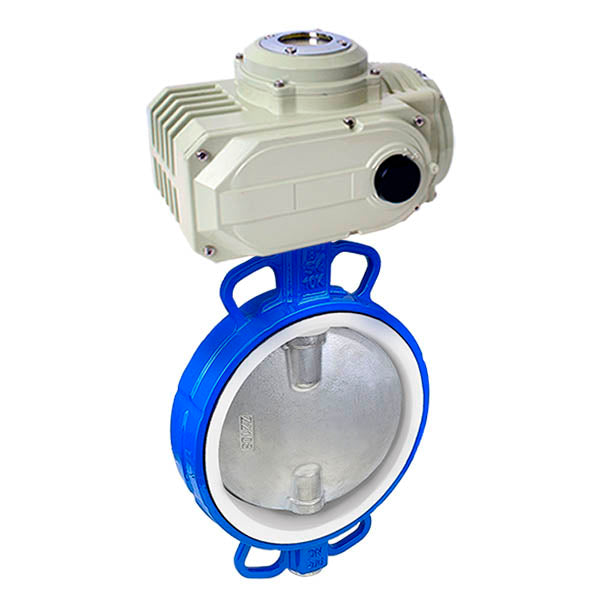

SCBF-D674-10XEC/XES/XFS-200-HL-100 це нержавна засувка батерфляй ДУ 200 з електроприводом. Диск запірної арматури виготовлений з харчової нержавіючої сталі марки ANSI CF8 або СF8M, що є аналогами AISI 304 або 316. Корпус сталевий з WCB. Сам дисковий поворотний затвор ДУ200 є розбірним та ремонтопридатним та призначений виконавчий механізм для міжфланцевої установки на трубопроводах з діаметром умовного проходу DN 200 мм, де здійснюватиме відкриття і закриття проходу для робочого середовища.

Робочий тиск (за замовчуванням) — PN 10 (Ру10). Робоче середовище перевіряйте на сумісність з SS304/SS316 та EPDM/PTFE. Для рідин з вмістом органічних кислот (оцтова, лимонна, молочна, тощо) обирайте SS304+EPDM, тоді як для нафтопродуктів чи водяної пари — SS316+PTFE.

Нержавіючі між-фланцеві засувки батерфляй ДУ200 оснащені запірним типом приводу HL-100, який має два положення: закрито і відкрито. Ви можете замовити привід HL-100-A (4-20 мА), щоб отримати регулюючий тип дискового поворотного затвору.

Таблиця №1 — Параметри електроприводної дискової поворотної заслінки SSCBF-D674-10XEC/XES/XFS-200-HL-100
DN 200 мм
Номінальний тиск Ру 10 (10 бар)
Корпус WCB по ASTM A216
Диск ANSI CF8 або CF8M (AISI 304/316)
Ущільнення сідла EPDM або PTFE
Робоча температура для EPDM від −30 до 95° C
Робоча температура для PTFE від −40 до 160° C
Будівельна довжина 60 мм
Модель електроприводу SCBF-HL-100 (2 поз.)
Електроживлення 220 В
Крутний момент приводу 800 Н⋅м
Креслення дискової поворотної засувки Specialist
Розміри засувки батерфляй н/ж діаметром 200 SCBF-D674
Модель A B C F F1 D1 D n-a n-b DN L H1 H
SCBF-D674-10XEC-200 - - - - - - - - - - - - -
SCBF-D674-10XES-200 102 12 13 17 30 300,00 260 33 39 200 65 172 235
SCBF-D670-16XEC-200 102 12 19 22 20 294,00 266 44 22 200 64 175 240
SCBF-D670-16XES-200 102 12 16 17 20 293,00 262 49 32 200 61 171 228
SCBF-D674-10XFS-200 102 12 13 17 20 302,00 267 32 40 200 63 174,5 228,5
Креслення розмірів електроприводу SCBF-HL-100-(A) для запірної та регульованої арматури

Стандартний розмір майданчика під привід та квадрату див. вище у тех.описі.

* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
