Дисковый поворотный затвор ДУ 100 нержавеющий межфланцевый разборной с пневмоприводом серии SCBF-D660
Дисковый поворотный затвор ДУ 100 нержавеющий межфланцевый разборной с пневмоприводом серии SCBF-D660
Дисковый поворотный затвор ДУ 100 нержавеющий межфланцевый разборной с пневмоприводом серии SCBF-D660

Дисковый поворотный затвор ДУ 100 нержавеющий межфланцевый разборной с пневмоприводом серии SCBF-D660

: В наличии

: от 5,961 до 9,170 грн

Диск
Уплотнение

Модель: SCBF-D674-10XEC-100-RAT075

Цена: 5,961 ₴  за шт.

Добавить в корзину
Добавить в список желаний

Сумма: 5,961 ₴

Модель Опции Цена за шт.
SCBF-D674-10XEC-100-RAT075 SS304 / EPDM 5,961 ₴
SCBF-D674-10XES-100-RAT075 SS316 / EPDM 6,155 ₴
SCBF-D674-10XFS-100-RAT092 SS316 / PTFE 9,170 ₴

Затвор дисковый поворотный межфланцевый с пневмоуправлением Ру 10 ДУ 100 серии SCBF-D660-10XES-100-RAT075 это задвижка типа "баттерфляй" с вылитым нержавеющим диском CF8M (аналог AISI 316) для крепления между фланцами. Заслонка дисковая оснащена пневматическим приводом SC-RAT075.

Дисковый затвор с пневмоуправлением SCBF-D660-10XES-100-RAT075 предназначен для воды, жидкости или газа, химический состав которого по таблице совместимости не реагирует с CF8M и выбранным материалом седла — EDPM или PTFE.

Таблица — главные параметры пневмоуправляемого дискового поворотного засова нерж. SCBF-D660-10XES-100-RAT075
Диаметр условного прохода DN100 (100 мм)
Номинальное давление рабочей среды PN10 (1 МПа, 10 бар)
Материал корпуса WCB (углеродистая сталь)
Материал диска CF8M по ASTM A351 (аналог SS316)
Материал уплотнений EDPM или PTFE
Выдерживаемая EDPM температура от −30 до 95° C
Выдерживаемая PTFE температура от −40 до 160° C
Монтажная толщина 52 мм
Тип управления С пневматическим управлением
Модель пневмопривода SC-RAT75
Способ действия: SC-RAT75 Двухстороннего действия
Подключение воздуха 1/4″
Рекомендуемое давление воздуха от 6 до 8 бар
Усилие SC-RAT75 при 6 бар 70,5 Н⋅м
Соединение вала Адаптер квадрат-звезда с 11 на 14 мм SCBF-ROD-14x11 (входит в стоимость)

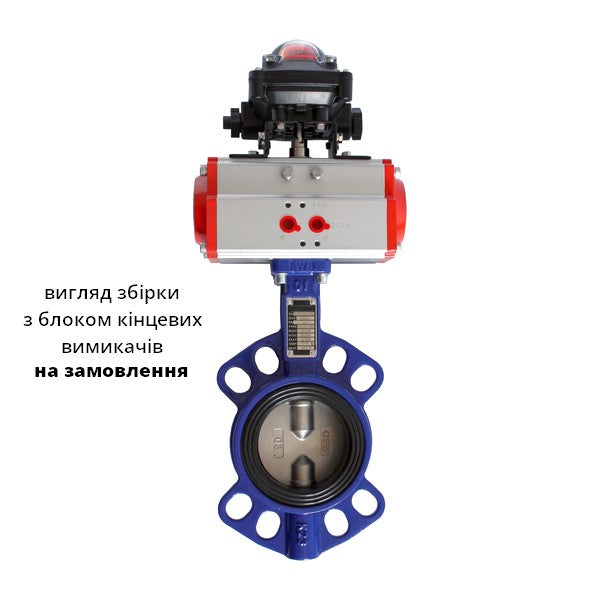

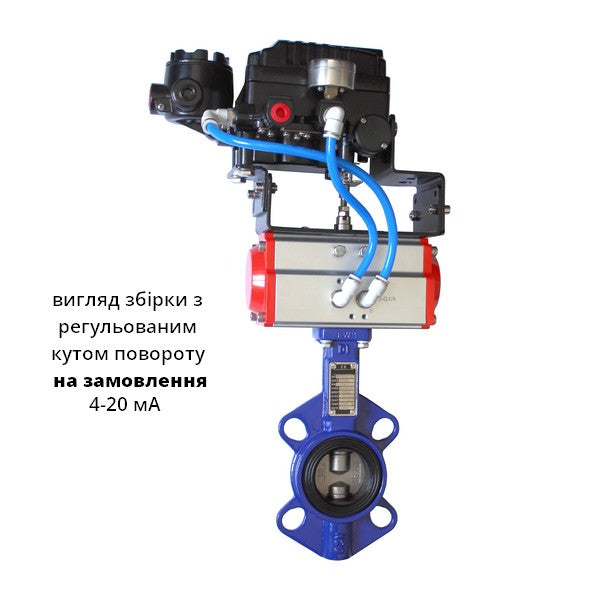

Также у нашей компании Specialist Вы можете приобрести распределители стандарта Namur 5/2 для управления пневмоприводом, глушители, фитинги, блоки концевых выключателей, позиционеры.

Установка одностороннего привода SC-RST105 с пружинами на заказ — звоните по телефону для получения коммерческого предложения с ценой.

Чертеж задвижки бабочкового типа Specialist
Размеры дисковых поворотных затворов нерж. ДУ100SCBF-D674
Модель A B C F F1 D1 D n-a n-b DN L H1 H
SCBF-D674-10XEC-100 70 10 11 14 28 210 178 40 22 125 60 133,5 189,5
SCBF-D674-10XES-100 70 10 11 14 28 179 153 29 19 100 57 113 178
SCBF-D674-10XFS-100 70 10 10 14 28 150 177 32 21 100 56 115 177
SCBF-D673-10XFC-100-H 70 10 11 14 28 179 153 29 19 100 57 113 178
SCBF-D670-16XFS-100-H 70 10 10 11 15 177 150 32 21 100 56 110 177
SCBF-D674-10XES-100-H 70 10 11 14 28 179 153 30 12 100 57 113 178
Чертеж размеров пневмопривода SC-RAT/RST типоразмера 75
Габариты SC-RAT/RST75-DA
ABCDEFGHIJKLMNOA120A180Подключение воздуха
20799.5100.5119.538.552.520.58030⌀70⌀50M8×10M6×814⌀40103243G 1/4″

Отверстия для воздуха (подключение распределителя) — дюймовая трубная цилиндрическая резьба G 1/4″.

Размеры крепления рассчитаны для запорной арматуры (шаровых кранов, баттерфляй засовов) с унифицированной монтажной платформой F07/F10 стандарта ISO 5211/DIN3337. При квадрате на запорной арматуре 11 або 9 мм Вы можете заказать у нас переходник-адаптер из квадрата на звезду SCBF-ROD-14x11 або  SCBF-ROD-14x9.

Чертеж размеров пневмопривода SC-RAT/RST типоразмера 92
Габариты SC-RAT/RST92-DA
ABCDEFGHIJKLMNOA120A180Подключение воздуха
25811798.51375061218030⌀70⌀50M8×12M6×1017⌀40280274G 1/4″

Отверстия для воздуха (подключение распределителя) — дюймовая трубная цилиндрическая резьба G 1/4″.

Размеры крепления рассчитаны для запорной арматуры (шаровых кранов, баттерфляй засовов) с унифицированной монтажной платформой F05/F07 стандарта ISO 5211/DIN3337. При квадрате на запорной арматуре 14 мм Вы можете заказать у нас переходник-адаптер из квадрата на звезду SCBF-ROD-17x14.

* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
