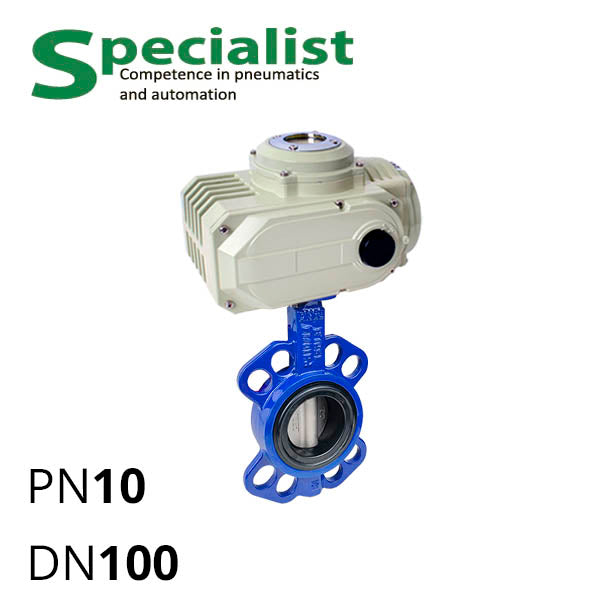

Дисковая поворотная задвижка ДУ 100 чугунная межфланцевая с электроприводом серии SCBF-D673-10XEX-100-HL-20
Дисковая поворотная задвижка ДУ 100 чугунная межфланцевая с электроприводом серии SCBF-D673-10XEX-100-HL-20

Дисковая поворотная задвижка ДУ 100 чугунная межфланцевая с электроприводом серии SCBF-D673-10XEX-100-HL-20

: В наличии

: 14,263 грн

Модель: SCBF-D673-10XEX-100-HL-20

Цена: 14,263 ₴  за шт.

Добавить в корзину
Добавить в список желаний

Сумма: 14,263 ₴

Промышленная задвижка дисковая поворотная межфланцевая чугунная с эл. приводом серии SCBF-D673-10XEX-100-HL-20 это неразборный затвор баттерфляй "бабочка" с корпусом и диском из литой углеродистой стали WCB, что в отличие от серого и ковкого чугуна может работать под высоким давлением. Диаметр условного прохода труб DN 100 мм.

Эти чугунные межфланцевые задвижки баттерфляй ДУ 100 являються запорной арматурой и оснащені типом электропривода, который работает в режиме «открыто/закрыто». Регулирующий привод — под заказ.

Изготовлены для применения в водопроводных система, с жидкостями и газами со слабой концентрацией щелочей и ограниченым содержанием кислот. Среду нужно проверять на совместимость с WCB и EPDM. Допустимое рабочее давление (по умолчанию) — PN до 10 бар.

Таблица — Характеристики эл. приводного дискового поворотного затвора SSCBF-D673-10XEX-100-HL-20
DN 100 мм
Номинальное давление Ру 10 бар (1 МПа)
Материал корпуса WCB по ASTM A216
Материал диска WCB по ASTM A216
Материал уплотнений EPDM
Рабочая температура EPDM от −30 до 95° C
Монтажная толщина 52 мм
Электрический привод SCBF-HL-10-А (многопоз.)
Питание 220 Вольт
Крутящий момент привода 200 Н⋅м

Наша компания Specialist (Украина) поставляет также электроприводные задвижки ДУ100 с материалами под заказ клиента.

Чертеж поворотно-дискового затвора Specialist
Размеры задвижки чугунной баттерфляй ДУ 100 РУ 10 SCBF-D673-10XEX-100
A B C F F1 D1 D n-a n-b DN L H1 H
SCBF-D673-10XEX-100 70 10 10 14 30 177 150 34 23 100 56 110 177
Чертеж размера электропривода SCBF-HL-20-(A) для запорной и регулируемой арматуры

Стандартный размер площадки под привод и квадрат см. выше в тех.описании.

* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
