| Модель | Опції | Ціна за одиницю | |
|---|---|---|---|
| SCBF-D674-10XEC-100-RAT075 | SS304 / EPDM | 5,961 ₴ | |
| SCBF-D674-10XES-100-RAT075 | SS316 / EPDM | 6,155 ₴ | |
| SCBF-D674-10XFS-100-RAT092 | SS316 / PTFE | 9,170 ₴ |

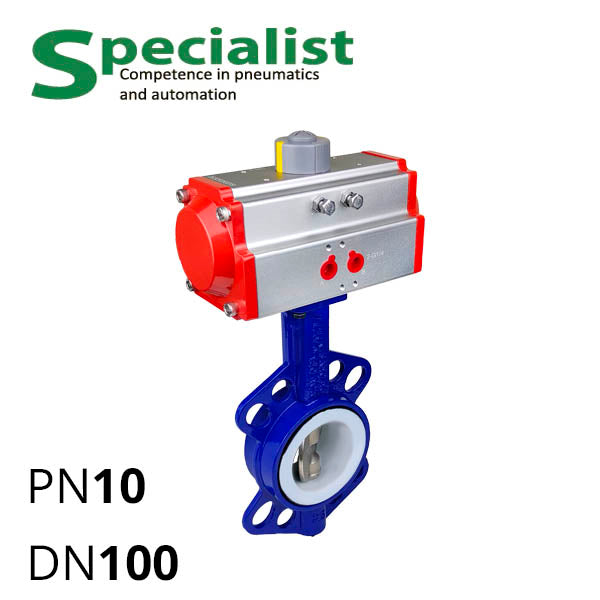

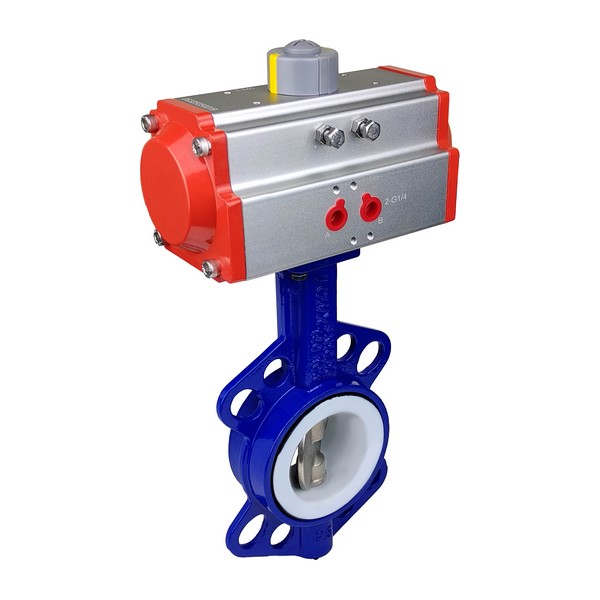

Затвор дисковий поворотний міжфланцевий з пневмоуправлінням Ру 10 ДУ 100 серії SCBF-D674-10X__-100-RAT075/RAT092 це засувка типу "батерфляй" з вилитим нержавіючим диском CF8/CF8M (аналог AISI 304/316) для кріплення між фланцями на трубу d 100мм. Заслінка дискова оснащена пневматичним приводом двосторонньої дії SC-RAT075/RAT092
Дисковий затвор з пневмоуправлінням SCBF-D674-10X__-100-RAT075/RAT092 призначений для газу та рідин хімічний склад якого по таблиці сумісності не реагує з CF8/CF8M та обраним матеріалом сідла — EPDM або PTFE. Наприклад, у якості засувки для нафтопродуктів треба обирати SS316+PTFE, оскільки EPDM не підходить для нафти. Також PTFE є більш інертним для кислотних та лужних середовищ.
| Діаметр умовного проходу | DN100 (100 мм) |
|---|---|
| Номінальний тиск робочого середовища | PN10 (1 МПа, 10 бар) |
| Матеріал корпусу | WCB (вуглецева сталь) |
| Матеріал диску | CF8/CF8M по ASTM A351 (аналог SS304/SS316) |
| Матеріал ущільнень | EPDM або PTFE |
| Витримувана EPDM температура | від −30 до 95° C |
| Витримувана PTFE температура | від −40 до 160° C |
| Монтажна товщина | 52 мм |
| Тип управління | З пневматичним управлінням |
| Модель пневмоприводу | SC-RAT75/RAT95 |
| Спосіб дії приводу | Двосторонньої дії |
| Підюключення повітря | 1/4″ |
| Рекомендований тиск повітря управління | від 6 до 8 бар |
| Зусилля SC-RAT75 при 6 бар | 70,5 Н⋅м |
| Зусилля SC-RAT95 при 6 бар | 136,4 Н⋅м |
| З'єднання валу | Адаптер квадрат-зірка з 11 на 14 мм SCBF-ROD-14x11 (входить у вартість) |

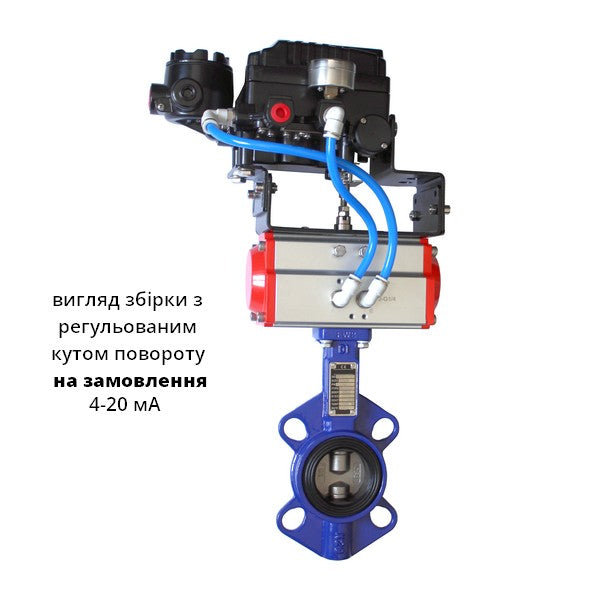

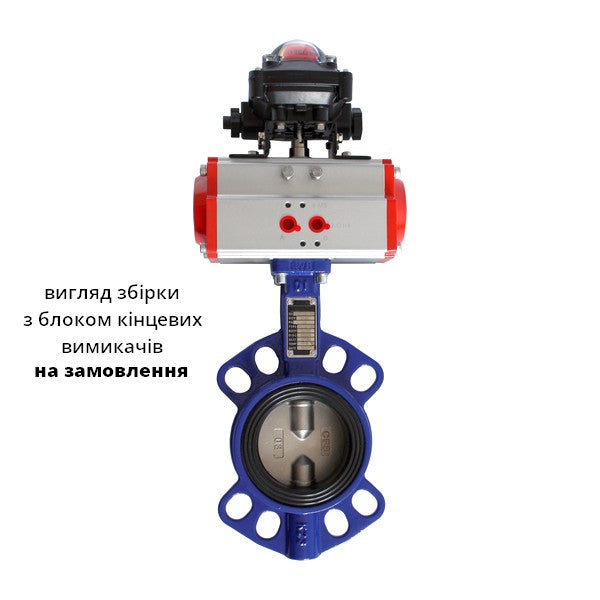

Також у нашої компанії Specialist Ви можете придбати розподільники стандарту Namur 5/2 для управління пневмоприводом, глушники, фітинги, блоки кінцевих вимикачів, позиціонери.
Встановлення одностороннього приводу SC-RST105 з пружинами на замовлення — телефонуйте нам для отримання комерційної пропозиції з ціною.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D674-10XEC-100 | 70 | 10 | 11 | 14 | 28 | 210 | 178 | 40 | 22 | 125 | 60 | 133,5 | 189,5 |
| SCBF-D674-10XES-100 | 70 | 10 | 11 | 14 | 28 | 179 | 153 | 29 | 19 | 100 | 57 | 113 | 178 |
| SCBF-D674-10XFS-100 | 70 | 10 | 10 | 14 | 28 | 150 | 177 | 32 | 21 | 100 | 56 | 115 | 177 |
| SCBF-D673-10XFC-100-H | 70 | 10 | 11 | 14 | 28 | 179 | 153 | 29 | 19 | 100 | 57 | 113 | 178 |
| SCBF-D670-16XFS-100-H | 70 | 10 | 10 | 11 | 15 | 177 | 150 | 32 | 21 | 100 | 56 | 110 | 177 |
| SCBF-D674-10XES-100-H | 70 | 10 | 11 | 14 | 28 | 179 | 153 | 30 | 12 | 100 | 57 | 113 | 178 |
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | A120 | A180 | Підключення повітря |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 207 | 99.5 | 100.5 | 119.5 | 38.5 | 52.5 | 20.5 | 80 | 30 | ⌀70 | ⌀50 | M8×10 | M6×8 | 14 | ⌀40 | 103 | 243 | G 1/4″ |
Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/4″.
Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F07/F10 стандарту ISO 5211/DIN3337. При квадраті на запірній арматурі 11 або 4 мм Ви можете замовити в нас перехідник-адаптер з квадрату на зірку SCBF-ROD-14x11 або SCBF-ROD-14x9.
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | A120 | A180 | Підключення повітря |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 258 | 117 | 98.5 | 137 | 50 | 61 | 21 | 80 | 30 | ⌀70 | ⌀50 | M8×12 | M6×10 | 17 | ⌀40 | 280 | 274 | G 1/4″ |
Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/4″.
Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F05/F07 стандарту ISO 5211/DIN3337. При квадраті на запірній арматурі 14 мм Ви можете замовити в нас перехідник-адаптер з квадрату на зірку SCBF-ROD-17x14.
* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
