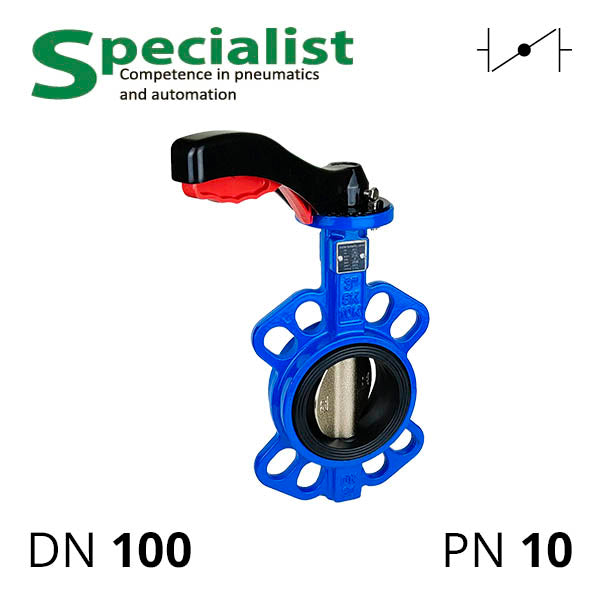

Чавунна засувка ручна моделі SCBF-D673-10XEX-100-H це регульований затвор дисковий поворотний типу "батерфляй" Ру 10 ДУ 100 з литим сталевим корпусом і диском з WCB, ущільненнями EPDM. На відміну від сірого і ковкого чавуну метеликові засувки з WCB можуть працювати під тиском і з гарячою водою, неагресивним газом, рідинами, слабими лугами та більшістю органічних кислот. Робоче середовище перевіряють на сумісність з WCB і EPDM.
Ручка в комплекті має протиповоротний механізм і зупинку в 10 проміжних положеннях засувки ДУ100 SCBF-D673-10XEX-100-H для дроселювання і регулювання витрат речовини по водопроводу.
| Діаметр умовного проходу | DN100 (100 мм) |
|---|---|
| Номінальний тиск | PN10 (1 МПа, 10 бар) |
| Матеріал корпусу | Чавун WCB (лита вуглецева сталь) |
| Матеріал диску | Чавун WCB |
| Матеріал ущільнень | EPDM |
| Витримувана температура | від −30 до 95° C |
| Тип управління | З ручним управлінням |
| Монтажна товщина | 52 мм |
Цей ручний дисковий затвор чавунний встановлюється на трубу прохідним діаметром 100 міліметрів між попередньо привареними комірцевими фланцями ISO 7005-1(EN 1092-2). На корпусі розташовані приливи з отворами ("вушка") для центрування поворотної засувки між фланцями.
Ручний привід можна замінити на пневматичний або електричний. На замовлення поставляємо цей вид заслінок з PN16.
| A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D673-10XEX-100 | 70 | 10 | 10 | 14 | 30 | 177 | 150 | 34 | 23 | 100 | 56 | 110 | 177 |
Завантажити SCBF-D673-16XEX-100-H.step (476.21 kB)
* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
