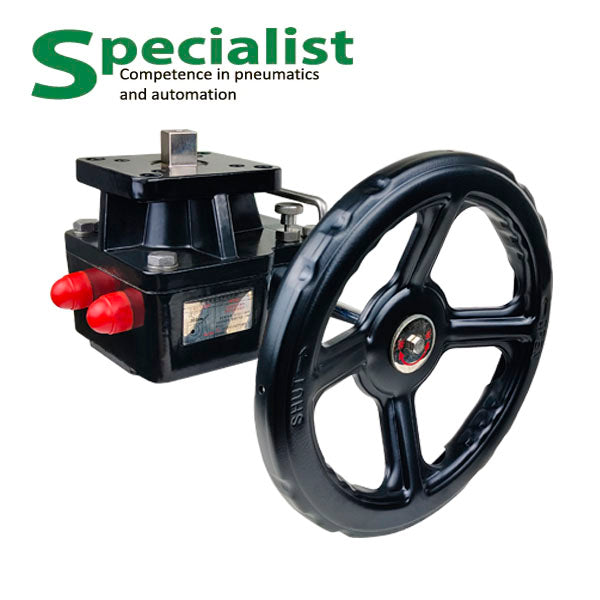

⎈ Ручний дублер для поворотної арматури ISO 5211

Моделі

Модель	Опції	Ціна за одиницю
SC-RSD-1	250 / 14	4,452 ₴
SC-RSD-2	500 / 17	5,465 ₴
SC-RSD-3	1000 / 22	7,725 ₴
SC-RSD-4	2000 / 27	12,515 ₴
SC-RSD-5	2000 / 36	17,560 ₴
SC-RSD-6	4000 / 46	20,333 ₴
SC-RSD-7	RSD-7 / RSD-7	45,841 ₴
SC-RSD-8	RSD-8 / RSD-8	64,696 ₴

Ручне дублювання SC-RSD призначено для автоматизованої поворотної запірно-регульованої арматури: кульових кранів ти засувок батерфляй, що мають монтажну платформу під привід за стандартом ISO 5211. Компанія Specialist рекомендує використовувати ручне дублювання з пневмоприводами SC-RAT/RST, щоб дати можливість оператору в обхід автоматичної системи безпосередньо вручну керувати положенням трубопровідної арматури: у разі відсутності живлення, проведення ТО, усунення збоїв.

Приклад використання SC-RSD

Приклад використання ручного дублювання управління

Габаритні розміри

Креслення ручного дублювання RSD: вид знизу

Табл. 1 — Розміри SV-RSD для монтажу на засувку/кран з платформою ISO 5211
Модель	A	B	С	D
RSD-1	F07	14×14	F05	ø57
RSD-2	F10	17×17	F07	ø70
RSD-3	F12	22×22	F07/F10	89
RSD-4	F14	27×27	F10/F12	108
RSD-5	F14	36×36	F14	/
RSD-6	F16	46×46	F16	/

Креслення ручного дублювання RSD: вид збоку

Табл. 2 — Розміри SV-RSD збоку
Модель	E	F	G	Розмір маховика	Вага
RSD-1	20	121	22	ø180	3
RSD-2	22	133	22	ø200	4,5
RSD-3	22	149,5	28	ø280	7
RSD-4	30	194,5	32	ø320	13,7
RSD-5	43	208	45	ø400	33
RSD-6	48	233	50	ø500	45

Креслення ручного дублювання RSD: вид зверху

Табл. 3 — Розміри SV-RSD під монтаж пневмоприводу
Модель	H	N	J	L	M	K
RSD-1	14×14	115	F07	180	71	F05
RSD-2	17×17	135	F10	220	92,3	F07
RSD-3	22×22	166	F12	257	113	F10
RSD-4	27×27	202	F14	330	147,8	F10/F12
RSD-5	36×36	256	F16	397	165	F14
RSD-6	46×46	298	F16	468	207	/
