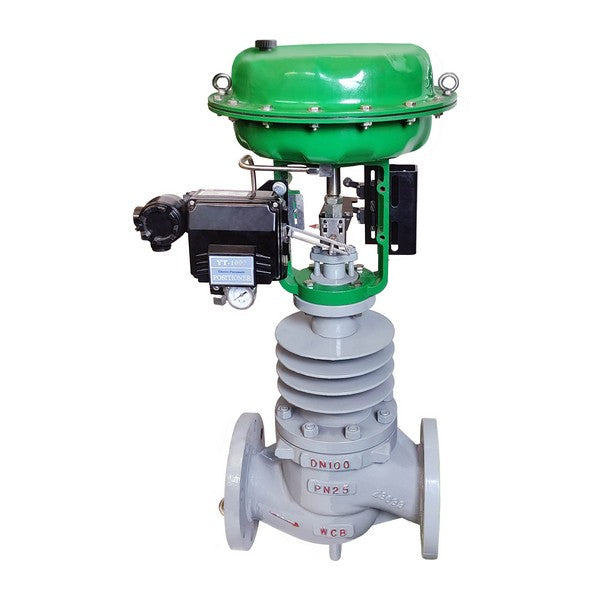

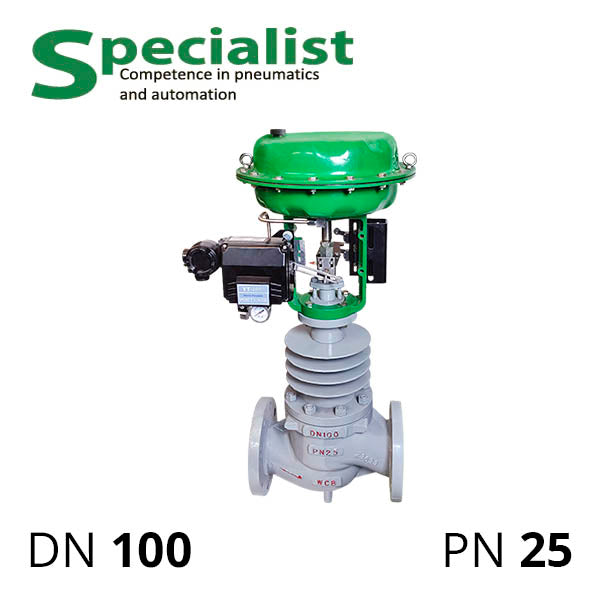

Специализированный редукционный клапан для пара с пневмоприводом и позиционером “Specialist” — это двухходовой седельный клапан нерж. 304 с корпусом WCB с фланцевым подключением, который позволяет автоматизировано управлять потоком высокотемпературной среды за счёт возможности неполного открытия и промежуточного положения для дросселирования.
Вы можете осмотреть и купить регулируемый паровой клапан нержавеющий с ДУ 100 Ру25 с нашего склада возле г. Днепр или же заказать необходимую Вам сборку на базе данного клапана.
Тех. параметры и конструкция парвого клапана:
- Условный диаметр — 100 мм, DN 100
- Номинальное давление — 25 бар, PN 25. Клапан для высокого давления пара PN40 и PN100 — под заказ.
- Пропускная способность KVS 160 м³/час (при полностью открытом клапане через него пройдет 400 куб. метров воды в час при перепаде давления в 1 бар)
- Максимальная температура — 350°C
- Внутрешний запорный элемент — нержавейка AISI 304 (ANSI CF8)
- Уплотнение “металл-по-металлу”
- Корпус из литой углеродистой стали WCB и является более качественным аналогом дешевых чугунных EN-JS1049. Корпус WCB имеет больший запас прочности при высоких температурах, лучше выдерживает гидроудары и термические удары, характерные для запуска паровой системы и её аварийной остановки.
- Специальная конструкция корпуса с удлиненной верхней крышкой и ребрами для рассеивания тепла и охлаждения сальника при работе клапана с насыщенной и перегретой парой
- фланцевый монтаж является предпочтительным для работы с паром, так как стяжка винтами обеспечивает лучшую надежность соеденинения и меньший риск вытоков
-

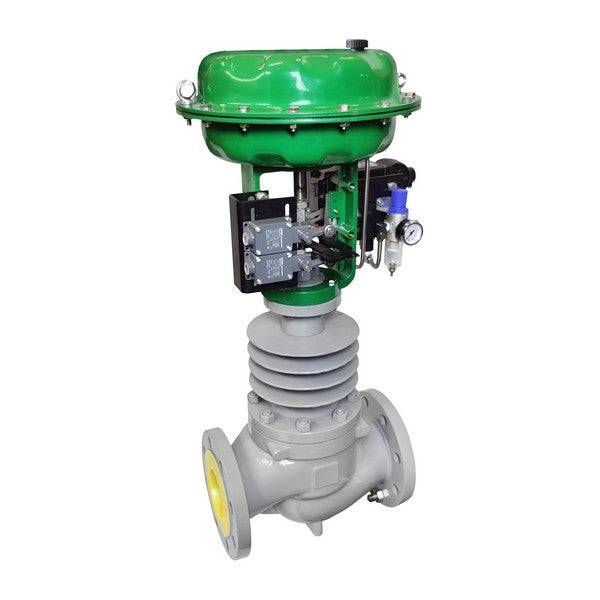

На клапан установлен комплект автоматического управления:
- мембранный привод пневматический (мембрана с EPDM)
- пневмопозиционер — принимает сигнал 4…20 мА от контроллера и пропорционально ему управляет источником сжатого воздуха, что получить пропорциональное сигналу 0…100% положение пневмопривода
- блок концевых выключателей
Перед заказом Вы можете связаться с отделом продаж и попросить подобрать вам мембранный исполнительный механизм. Мы занимаемся продажей не только запорно-регулирующей арматуры и редукционных клапанов для котельной, но и изготавливаем и напрямую импортируем в Украину пневматическое оборудование и электронику для автоматизации. Мы можем разработать и собрать шкафы управления клапанами и задвижками на базе нашего ассортимента.
