| Модель | Опції | Ціна за одиницю | |
|---|---|---|---|
| SCBF-D674-10XEC-100 | SS304 / EPDM | 1,887 ₴ | |
| SCBF-D674-10XES-100 | SS316 / EPDM | 2,090 ₴ | |
| SCBF-D674-10XFS-100 | SS316 / PTFE | 3,198 ₴ |

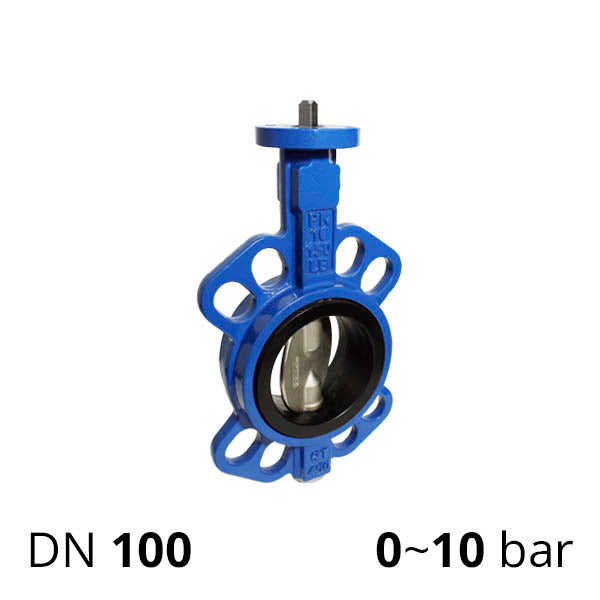

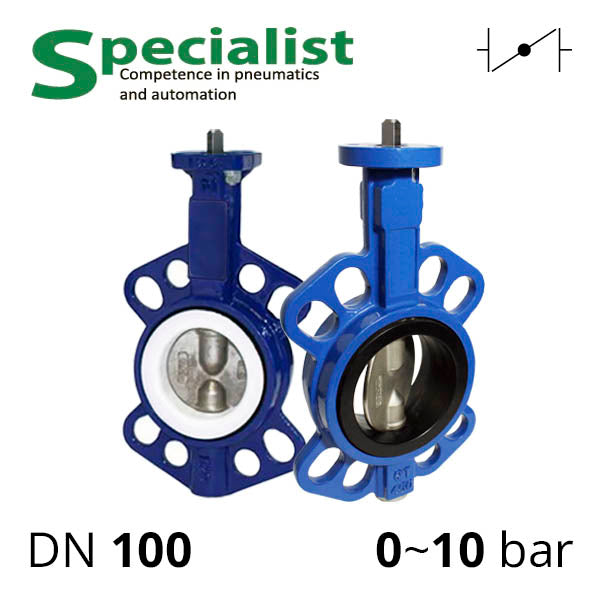

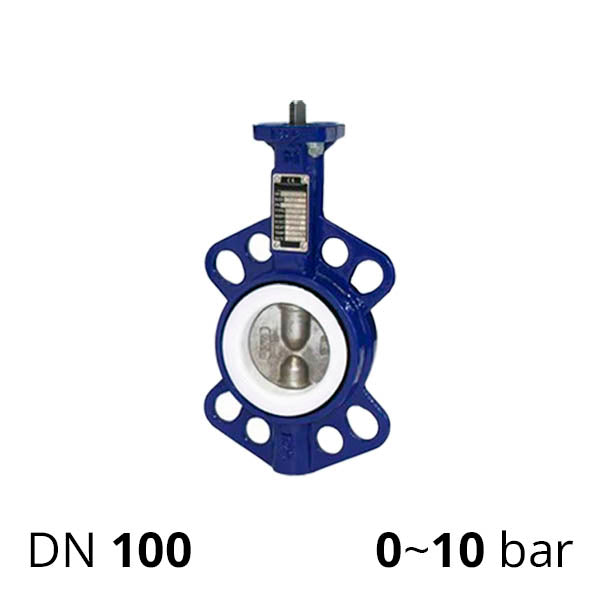

Засувка дискова поворотна міжфланцева нержавіюча серії SCBF-D674-10XEC/10XES/10XFS-100 це розбірний ремонтопридатний затвор батерфляй з корпусом із литої сталі вуглецевої WCB та диском із неіржавної сталі CF8/CF8M (аналог AISI 304/316 SS). Має діаметр умовного проходу DN 100 мм. Для встановлення пневмо-, електроприводу чи рукоятки постачається з стандартизованою платформою розміром F07.
Дані між-фланцеві засувки батерфляй ДУ 100 є запірно-регульованою арматурою — їх можна використовувати як для роботи в режимі "відкрито/закрито", так і проміжних положеннях для регулювання об'єму неагресивних газів, повітря, води, рідин зі слабкою концентрацію кислоти й лугів, хімічних сумішей сумісних з CF8/CF8M та EPDM/PTFE. Допустимий робочий тиск (за замовчуванням) — PN до 10 бар.
| DN | 100 мм |
|---|---|
| Номінальний тиск | Ру 10 бар (1 МПа) |
| Матеріал корпусу | WCB (вуглецева сталь) |
| Матеріал диску | CF8/CF8M по ASTM A351 (аналог SS304/SS316) |
| Матеріал ущільнень | EPDM або PTFE |
| Витримувана EPDM температура | від −30 до 95° C |
| Витримувана PTFE температура | від −40 до 160° C |
| Майданчик під привід ISO 5211 | F07 |
| Вихід валу | квадрат 11 мм |
| Рекомендований крутний момент приводу | не менше 60 Н⋅м для EPDM, не менше 73 Н⋅м для PTFE |
| Монтажна товщина | 52 мм |
Компанія Specialist (Україна) напряму імпортує запірну та регулюючу арматуру з Китаю та Європи, а також має на складі ручні, електричні та пневматичні приводи, фланці, інші комплектуючі до трубопровідної арматури — позиціонери, тощо. В нас Ви можете купити засувку необхідних Вам розмірів та матеріалів за справедливою ціною.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D674-10XEC-100 | 70 | 10 | 11 | 14 | 28 | 210 | 178 | 40 | 22 | 125 | 60 | 133,5 | 189,5 |
| SCBF-D674-10XES-100 | 70 | 10 | 11 | 14 | 28 | 179 | 153 | 29 | 19 | 100 | 57 | 113 | 178 |
| SCBF-D674-10XFS-100 | 70 | 10 | 10 | 14 | 28 | 150 | 177 | 32 | 21 | 100 | 56 | 115 | 177 |
| SCBF-D673-10XFC-100-H | 70 | 10 | 11 | 14 | 28 | 179 | 153 | 29 | 19 | 100 | 57 | 113 | 178 |
| SCBF-D670-16XFS-100-H | 70 | 10 | 10 | 11 | 15 | 177 | 150 | 32 | 21 | 100 | 56 | 110 | 177 |
| SCBF-D674-10XES-100-H | 70 | 10 | 11 | 14 | 28 | 179 | 153 | 30 | 12 | 100 | 57 | 113 | 178 |
Завантажити SCBF-D674-10XES-100-H.step (492.37 kB)
* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
