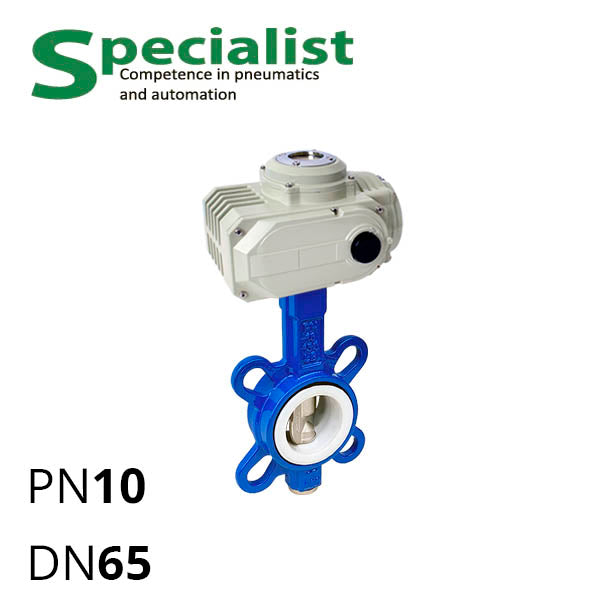

Дисковый поворотный затвор ДУ 65 нерж. межфланцевый с электроприводом SCBF-D674
Дисковый поворотный затвор ДУ 65 нерж. межфланцевый с электроприводом SCBF-D674

Дисковый поворотный затвор ДУ 65 нерж. межфланцевый с электроприводом SCBF-D674

: В наличии

: от 9,136 до 9,845 грн

Диск
Уплотнение

Модель: SCBF-D674-10XEC-65-HL-10

Цена: 9,136 ₴  за шт.

Добавить в корзину
Добавить в список желаний

Сумма: 9,136 ₴

Модель Опции Цена за шт.
SCBF-D674-10XEC-65-HL-10 SS304 / EPDM 9,136 ₴
SCBF-D674-10XES-65-HL-10 SS316 / EPDM 9,275 ₴
SCBF-D674-10XFS-65-HL-10 SS316 / PTFE 9,845 ₴

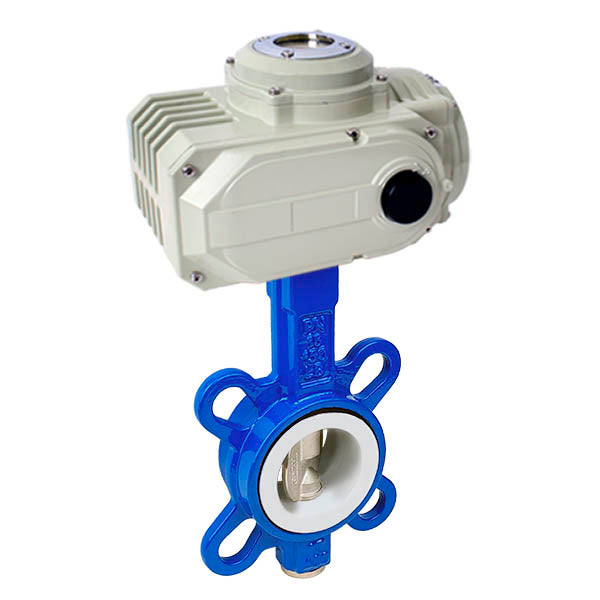

SCBF-D674-10XEC/10XES/10XFS-65-HL-10 это промышленный запорный затвор поворотный дисковый ДУ 65 из нержавейки с эл.приводом для межфланцевой установки. Изготовленная задвижка баттерфляй “бабочка” с корпусом WCB и диском из пищевой нержавеющей стали CF8 или CF8M, которая являеться аналогами AISI 304/316 SS. Предназначенный исполнительный механизм для открытия и закрытия рабочей среды на трубах диаметром условного прохода DN 65 мм.

Эти стальные нержавеющие межфланцевые задвижки баттерфляй ДУ 65 оснащены запорным духпозиционным типом привода: положения “открыто” и “закрыто”. Рабочую среду следует проверять на совместимость с SS304/SS316 и EPDM/PTFE. Для жидкостей с содержанием органических кислот (уксусная, лимонная, молочная и т.д.) подойдет SS304+EPDM, тогда как для нефтепродуктов следует выбирать SS316+PTFE.

Давление (по умолчанию) — PN до 10 бар.

Табл. — Главные характеристики эл. приводного дисково-поворотного затвора нерж. ДУ65
DN 65 мм
Ном. давление Ру 10 бар (1 МПа)
Материал корпуса WCB по ASTM A216
Материал диска CF8 или CF8M (SS304 или SS316)
Материал уплотнений EPDM или PTFE
Температура рабочей среды (EPDM) от −30 до 95° C
Температура рабочей среды (PTFE) от −40 до 160° C
Строительная толщина 41 мм
Электрический привод SCBF-HL-10 (двухпозиционный)
Питание 220 Вольт
Использование Автоматическая запорная арматура
Крутящий момент привода 100 Н⋅м
Креслення дискової поворотної засувки Specialist
Розміри засувки баттерфляй SCBF-D674 ДУ 80
Модель A B C F F1 D1 D n-a n-b DN L H1 H
SCBF-D674-10XEC-65 50 8 12 9 22 106,00 139 27 19 65 48 82,5 151,5
SCBF-D674-10XES-65 50 8 12 11 23 139,00 106 27 19 65 48 82,5 151
SCBF-D674-10XFS-65 50 8 11,5 11 23 139,00 106 27 19 65 48 82,5 151
SCBF-D670-16XFC-65 50 7 12 11 16 138/143 111 26 19 65 48,5 90 152,5
SCBF-D670-16XES-65 50 7 12 11 16 139/146 111 28 20 65 48,5 90 152,5
Чертеж размеров электропривода SCBF-HL-10-(A) для запорной и регулируемой арматуры

Стандартный размер площадки под привод и квадрат см. выше в тех.описании.

* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
