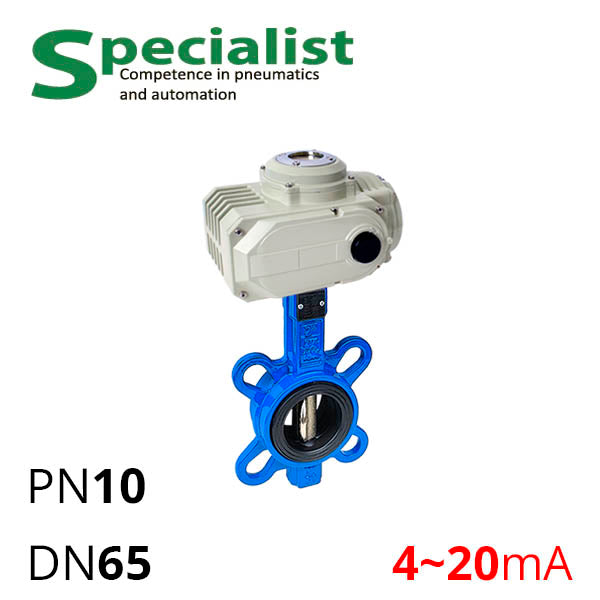

Затвор дисковий регулюючий ДУ 65 чавунний з електроприводом SCBF-D673-10XEX-65-HL-10-A
Затвор дисковий регулюючий ДУ 65 чавунний з електроприводом SCBF-D673-10XEX-65-HL-10-A

Затвор дисковий регулюючий ДУ 65 чавунний з електроприводом SCBF-D673-10XEX-65-HL-10-A

: На складі

: 16,510 грн

Модель: SCBF-D673-10XEX-65-HL-10-A

Ціна: 16,510 ₴  за одиницю

Додати в кошик
Додати до списка бажань

Сума: 16,510 ₴

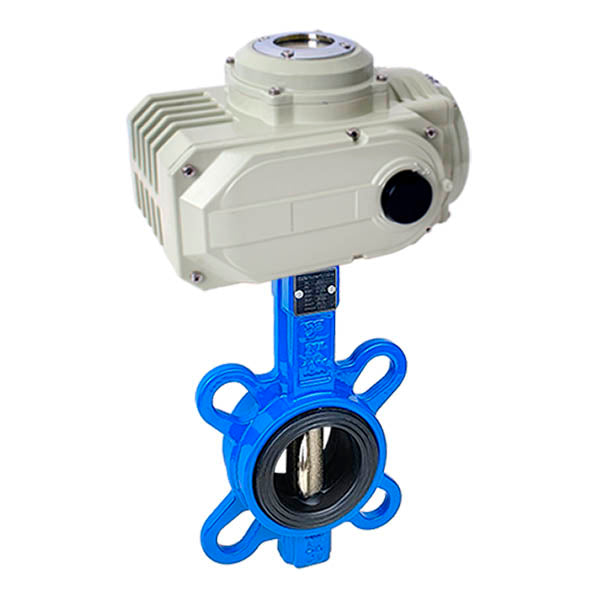

Промислова регулювальна засувка батерфляй міжфланцева чавунна з ел. приводом серії SCBF-D673-10XEX-65-HL-10-A це нерозбірний затвор батерфляй "метелик" з корпусом і диском з литої вуглецевої сталі WCB, що на відміну від сірого та ковкого чавуну може працювати під високим тиском і має кращу термостійкість. Діаметр умовного проходу для труб DN 65 мм.

Ці чавунні між-фланцеві засувки батерфляй ДУ 65 оснащені регульованим типом приводу, який може зупинятись пропорційно сигналу 4-20 мА в проміжних положеннях між 0~90° для регулювання в об'єму неагресивних газів, повітря, води, рідин зі слабкою концентрацію лугів й обмеженою малою кількістю кислот. Робоче середовище слід перевіряти на сумісність з WCB та EPDM. Допустимий робочий тиск (за замовчуванням) — PN до 10 бар.

Табл. — Параметри ел. приводного регулюючого дискового поворотного затвору SCBF-D673-10XEX-65-HL-10-A
DN 65 мм
Номінальний тиск Ру 10 бар (1 МПа)
Матеріал корпусу WCB по ASTM A216
Матеріал диску WCB по ASTM A216
Матеріал ущільнень EPDM
Робоча температура EPDM від −30 до 95° C
Монтажна товщина 46 мм
Електричний привід SCBF-HL-10-A (многопоз.)
Живлення 220 Вольт
Сигнал керування 4-20 мА
Крутний момент приводу 100 Н⋅м

Наша компанія Specialist (Україна) постачає також електроприводні засувки ДУ65 з матеріалами на замовлення клієнта.

Креслення дискової поворотної засувки Specialist
Розміри засувки батерфляй ДУ 65 SCBF-D673-10XEX-65
Модель A B C F F1 D1 D n-a n-b DN L H1 H
SCBF-D673-10XEX-65 50 8 12 11 23 139 183 27 20 65 48 82,5 151

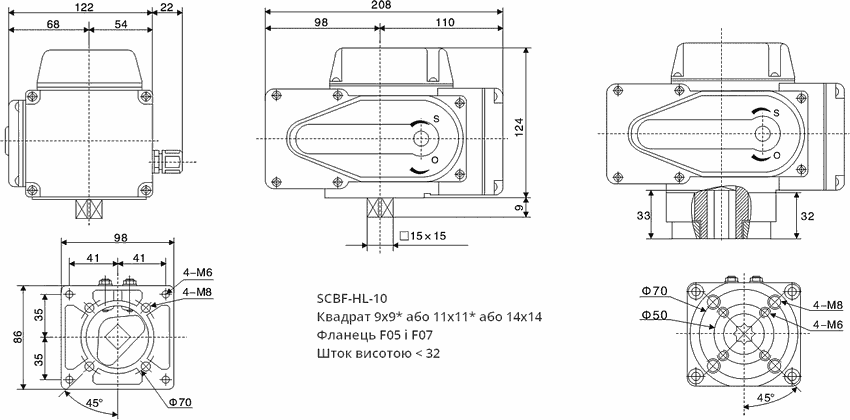

Креслення розмірів електроприводу SCBF-HL-10-(A) для запірної та регульованої арматури

Стандартний розмір майданчика під привід та квадрату див. вище у тех.описі.

* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
