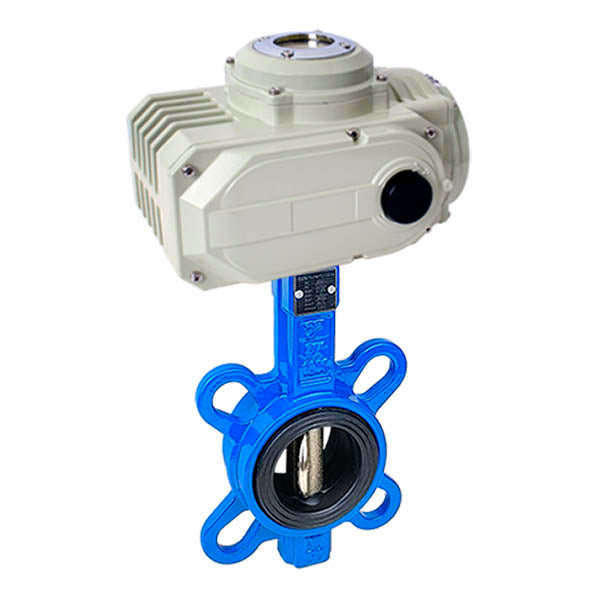

Дисковая поворотная задвижка ДУ 65 чугунная межфланцевая с электроприводом серии SCBF-D673-10XEX-65-HL-10-A
Дисковая поворотная задвижка ДУ 65 чугунная межфланцевая с электроприводом серии SCBF-D673-10XEX-65-HL-10-A

Дисковая поворотная задвижка ДУ 65 чугунная межфланцевая с электроприводом серии SCBF-D673-10XEX-65-HL-10-A

: В наличии

: 16,510 грн

Модель: SCBF-D673-10XEX-65-HL-10-A

Цена: 16,510 ₴  за шт.

Добавить в корзину
Добавить в список желаний

Сумма: 16,510 ₴

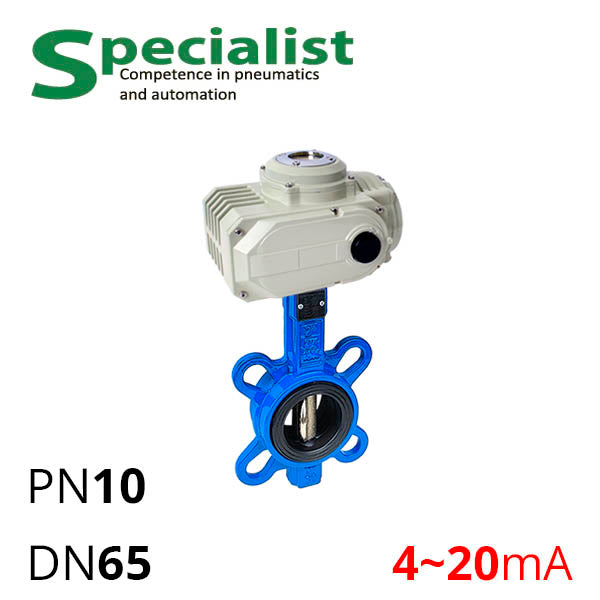

Промышленная задвижка дисковая поворотная межфланцевая чугунная с регул. эл. приводом серии SCBF-D673-10XEX-65-HL-10-A это неразборный затвор баттерфляй "бабочка" с корпусом и диском из литой углеродистой стали WCB, что в отличие от серого и ковкого чугуна может работать под высоким давлением. Диаметр условного прохода труб DN 65 мм.

Эти регулируемые чугунные межфланцевые задвижки баттерфляй ДУ 65 оснащены многопозиционным приводом, который останавливается пропорционально сигналу 4-20 мА в промежуточных положениях между 0-90° для регулирования объема проходящих по трубе неагрессивных газов, воздуха, воды, жидкостей со слабой концентрацией щелочей и ограниченым содержанием кислот. Среду нужно проверять на совместимость с WCB и EPDM. Допустимое рабочее давление (по умолчанию) — PN до 10 бар.

Таблица — Характеристики эл. приводного дискового поворотного затвора SSCBF-D673-10XEX-65-HL-10-A
DN 65 мм
Номинальное давление Ру 10 бар (1 МПа)
Материал корпуса WCB по ASTM A216
Материал диска WCB по ASTM A216
Материал уплотнений EPDM
Рабочая температура EPDM от −30 до 95° C
Монтажная толщина 46 мм
Электрический привод SCBF-HL-10-А (многопоз.)
Питание 220 Вольт
Сигнал управления 4-20 мА
Крутящий момент привода 100 Н⋅м

Наша компания Specialist (Украина) поставляет также электроприводные задвижки ДУ65 с материалами под заказ клиента.

Чертеж дисково-поворотного затвора Specialist
Размеры задвижки баттерфляй ДУ 65 чугунной SCBF-D673-10XEX-65
Модель A B C F F1 D1 D n-a n-b DN L H1 H
SCBF-D673-10XEX-65 50 8 12 11 23 139 183 27 20 65 48 82,5 151
Чертеж размеров электропривода SCBF-HL-10-(A) для запорной и регулируемой арматуры

Стандартный размер площадки под привод и квадрат см. выше в тех.описании.

* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
