| Модель | Опції | Ціна за одиницю | |
|---|---|---|---|
| SCBF-D674-10XEC-65 | SS304 / EPDM | 1,042 ₴ | |
| SCBF-D674-10XES-65 | SS316 / EPDM | 1,181 ₴ | |
| SCBF-D674-10XFS-65 | SS316 / PTFE | 1,751 ₴ |

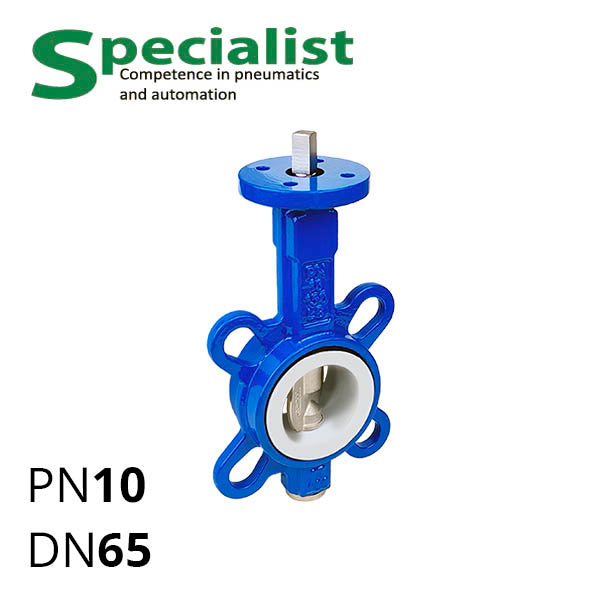

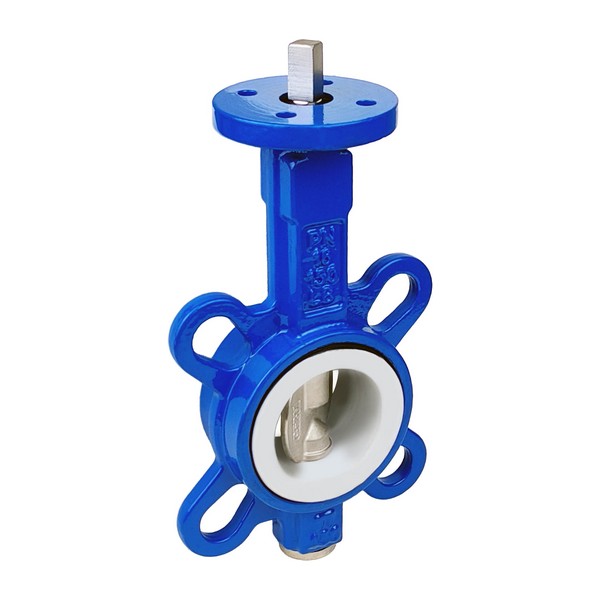

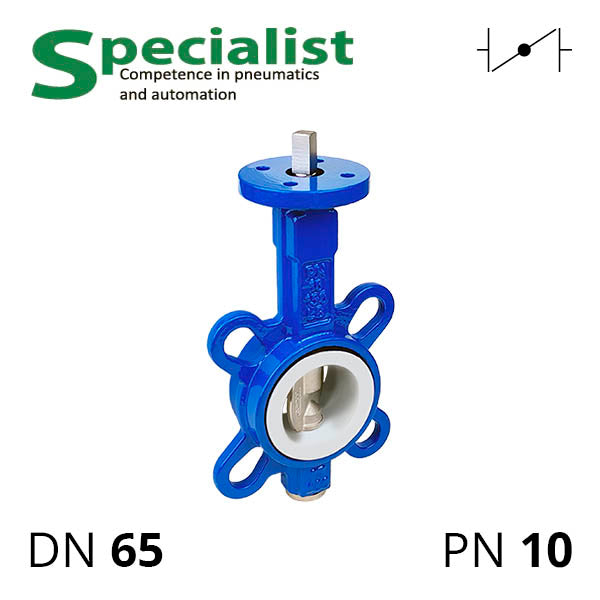

Засувка дискова поворотна міжфланцева нержавіюча серії SCBF-D674-10XES-65 це розбірний ремонтопридатний затвор батерфляй з корпусом із литої сталі вуглецевої WCB та диском із неіржавної сталі CF8/CF8M (аналог AISI 306/316 SS), що має діаметр умовного проходу DN 65 мм та постачається з стандартизованою платформою для встановлення пневмо-, електроприводу чи рукоятки розміром F05.
Дані між-фланцеві засувки батерфляй ДУ 65 є запірно-регульованою арматурою — їх можна використовувати як для роботи в режимі "відкрито/закрито", так і проміжних положеннях для регулювання об'єму неагресивних газів, повітря, води, рідин зі слабкою концентрацію кислоти й лугів, хімічних сумішей сумісних з CF8/CF8M та EPDM (або PTFE). Допустимий робочий тиск (за замовчуванням) — PN до 10 бар.
| DN | 65 мм |
|---|---|
| Номінальний тиск | Ру 10 бар (1 МПа) |
| Матеріал корпусу | WCB (вуглецева сталь) |
| Матеріал диску | CF8M по ASTM A351 (аналог SS316) |
| Матеріал ущільнень | EPDM або PTFE |
| Витримувана EPDM температура | від −30 до 95° C |
| Витримувана PTFE температура | від −40 до 160° C |
| Майданчик під привід ISO 15552 | F05 |
| Вихід валу | квадрат 9 мм |
| Рекомендований крутний момент приводу | не менше 29 Н⋅м для EPDM, не менше 35 Н⋅м для PTFE |
| Монтажна товщина | 46 мм |
Компанія Specialist (Україна) напряму імпортує запірну та регулюючу арматуру з Китаю та Європи, а також має на складі ручні, електричні та пневматичні приводи, фланці, інші комплектуючі до трубопровідної арматури — позиціонери, тощо. В нас Ви можете купити засувку необхідних Вам розмірів та матеріалів за справедливою ціною.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D674-10XEC-65 | 50 | 8 | 12 | 9 | 22 | 106,00 | 139 | 27 | 19 | 65 | 48 | 82,5 | 151,5 |
| SCBF-D674-10XES-65 | 50 | 8 | 12 | 11 | 23 | 139,00 | 106 | 27 | 19 | 65 | 48 | 82,5 | 151 |
| SCBF-D674-10XFS-65 | 50 | 8 | 11,5 | 11 | 23 | 139,00 | 106 | 27 | 19 | 65 | 48 | 82,5 | 151 |
| SCBF-D670-16XFC-65 | 50 | 7 | 12 | 11 | 16 | 138/143 | 111 | 26 | 19 | 65 | 48,5 | 90 | 152,5 |
| SCBF-D670-16XES-65 | 50 | 7 | 12 | 11 | 16 | 139/146 | 111 | 28 | 20 | 65 | 48,5 | 90 | 152,5 |
* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
