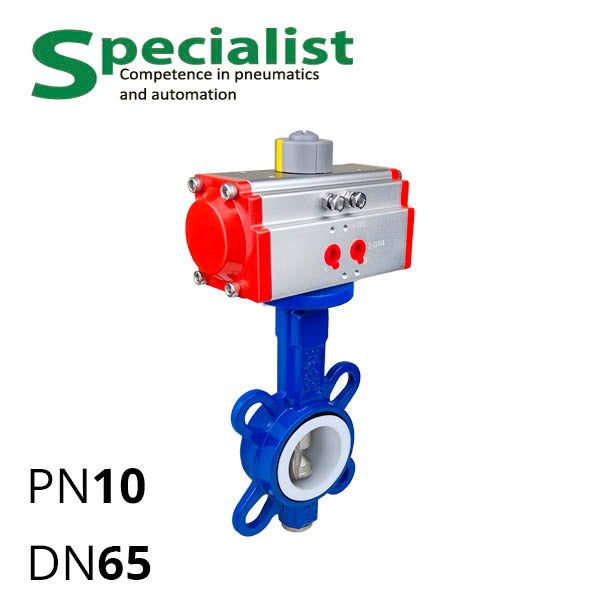

Дисковий поворотний затвор ДУ 65 нержавіючий міжфланцевий з пневмоприводом SCBF-D674
Дисковий поворотний затвор ДУ 65 нержавіючий міжфланцевий з пневмоприводом SCBF-D674
Дисковий поворотний затвор ДУ 65 нержавіючий міжфланцевий з пневмоприводом SCBF-D674
Дисковий поворотний затвор ДУ 65 нержавіючий міжфланцевий з пневмоприводом SCBF-D674

Дисковий поворотний затвор ДУ 65 нержавіючий міжфланцевий з пневмоприводом SCBF-D674

: На складі

: від 4,491 до 5,910 грн

Диск
Ущільнення
Пневмопривід

Модель: SCBF-D674-10XEC-65-RAT063

Ціна: 4,491 ₴  за одиницю

Додати в кошик
Додати до списка бажань

Сума: 4,491 ₴

Модель Опції Ціна за одиницю
SCBF-D674-10XEC-65-RAT063 AISI 304 SS / EPDM / 44 Нм 4,491 ₴
SCBF-D674-10XES-65-RAT063 AISI 316 SS / EPDM / 44 Нм 4,491 ₴
SCBF-D674-10XFS-65-RAT075 AISI 316 SS / PTFE / 70 Нм 5,910 ₴

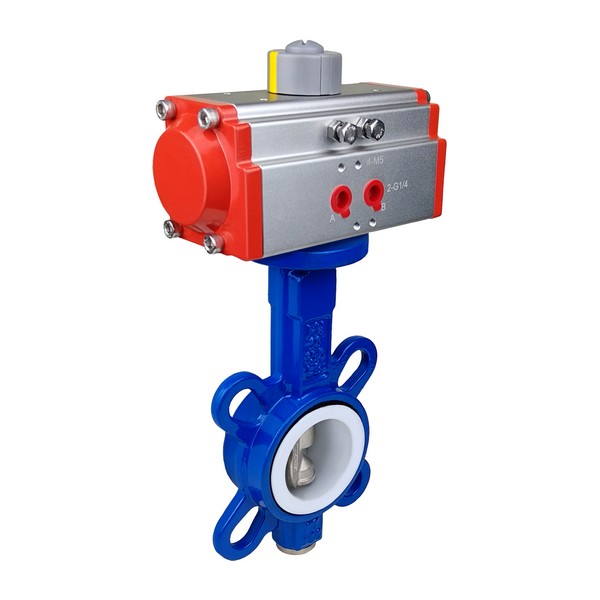

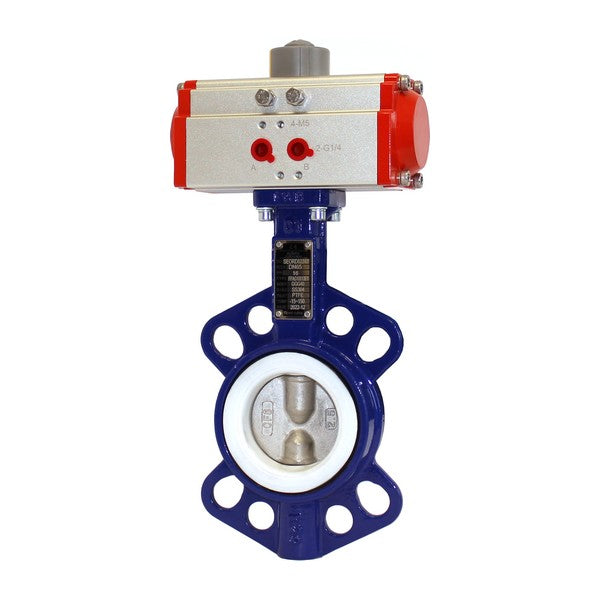

Затвор дисковий поворотний з пневмоприводом Ру 10 ДУ 65 серії SCBF-D674-10XEC/10XES/10XFS-65-RAT063/075 це засувка типу "батерфляй" з литим нержавіючим диском CF8 або СF8M — марки нержавійки, що є аналогами харчових сталей AISI 304/316 SS. Міжфланцева заслінка дискова призначена для кріплення між фланцями на трубу d 100мм та оснащена пневматичним приводом подвійної дії SC-RAT063 або SC-RAT075.

Дисковий затвор з пневмоуправлінням ДУ 65 серії SCBF-D674-10XEC/10XES/10XFS-65-RAT063/075 призначений для води, рідини або газу хімічний склад якого по таблиці сумісності не реагує з CF8/CF8M та обраним матеріалом сідла — EPDM або PTFE.

Головні параметри пневмокерованої дискової поворотної засувки нерж. SCBF-D674-10XEC/10XES/10XFS-65
DN 65 мм
Номінальний тиск Ру 10 бар (1 МПа)
Матеріал корпусу WCB (вуглецева сталь)
Матеріал диску CF8 або CF8M по ASTM A351 (аналоги SS304/SS316)
Матеріал ущільнень EPDM або PTFE
Витримувана EPDM температура від −30 до 95° C
Витримувана PTFE температура від −40 до 160° C
Монтажна товщина 45 мм
Модель пневмоприводу SC-RAT063 або SC-RAT075
Спосіб дії SC-RAT063/SC-RAT075 Двосторонньої дії
Підключення повітря 1/4″
Рекомендований тиск повітря управління від 6 до 8 бар
Зусилля SC-RAT063 при 6 бар 43,92 Н⋅м
Зусилля SC-RAT075 при 6 бар 70,5 Н⋅м

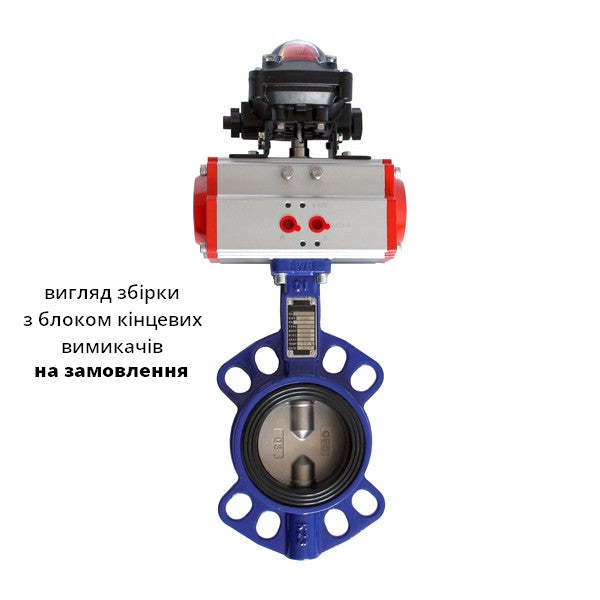

Окрім водяного/газового затвору поворотного компанії Specialist Ви можете придбати розподільники стандарту Namur 5/2 для управління пневмоприводом, глушники, фітинги, блоки кінцевих вимикачів, позиціонери.

Креслення дискової поворотної засувки Specialist
Розміри засувки баттерфляй SCBF-D674 ДУ 80
Модель A B C F F1 D1 D n-a n-b DN L H1 H
SCBF-D674-10XEC-65 50 8 12 9 22 106,00 139 27 19 65 48 82,5 151,5
SCBF-D674-10XES-65 50 8 12 11 23 139,00 106 27 19 65 48 82,5 151
SCBF-D674-10XFS-65 50 8 11,5 11 23 139,00 106 27 19 65 48 82,5 151
SCBF-D670-16XFC-65 50 7 12 11 16 138/143 111 26 19 65 48,5 90 152,5
SCBF-D670-16XES-65 50 7 12 11 16 139/146 111 28 20 65 48,5 90 152,5
Креслення розмірів пневмоприводу SC-RAT/RST типорозміру 63
Габарити SC-RAT/RST63-DA
A B C D E F G H I J K L M N O A120 A180 Підключення повітря
190 88 69 108 35 45 18 80 30 ⌀70 ⌀50 M8×13 M6×10 14 ⌀40 184 233 G 1/4″

Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/4″.

Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F05/F07 стандарту ISO 5211/DIN3337. При квадраті на запірній арматурі 9 або 11 мм Ви можете замовити в нас перехідник-адаптер з квадрату на зірку SCBF-ROD-14x9 або SCBF-ROD-14x11.

Креслення розмірів пневмоприводу SC-RAT/RST типорозміру 75
Габарити SC-RAT/RST75-DA
A B C D E F G H I J K L M N O A120 A180 Підключення повітря
207 99.5 100.5 119.5 38.5 52.5 20.5 80 30 ⌀70 ⌀50 M8×10 M6×8 14 ⌀40 103 243 G 1/4″

Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/4″.

Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F07/F10 стандарту ISO 5211/DIN3337. При квадраті на запірній арматурі 11 або 4 мм Ви можете замовити в нас перехідник-адаптер з квадрату на зірку SCBF-ROD-14x11 або SCBF-ROD-14x9.

* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
