| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| SC-SCT-32X50-S | 32 мм / 50 мм | по запросу | — |
| SC-SCT-32X100-S | 32 мм / 100 мм | по запросу | — |
| SC-SCT-32X200-S | 32 мм / 200 мм | по запросу | — |
| SC-SCT-32X300-S | 32 мм / 300 мм | по запросу | — |
| SC-SCT-32X400-S | 32 мм / 400 мм | по запросу | — |
| SC-SCT-32X500-S | 32 мм / 500 мм | по запросу | — |
| SC-SCT-40X50-S | 40 мм / 50 мм | по запросу | — |
| SC-SCT-40X100-S | 40 мм / 100 мм | по запросу | — |
| SC-SCT-40X200-S | 40 мм / 200 мм | по запросу | — |
| SC-SCT-40X300-S | 40 мм / 300 мм | по запросу | — |
| SC-SCT-40X400-S | 40 мм / 400 мм | по запросу | — |
| SC-SCT-40X500-S | 40 мм / 500 мм | по запросу | — |
| SC-SCT-50X50-S | 50 мм / 50 мм | по запросу | — |
| SC-SCT-50X100-S | 50 мм / 100 мм | по запросу | — |
| SC-SCT-50X200-S | 50 мм / 200 мм | по запросу | — |
| SC-SCT-50X300-S | 50 мм / 300 мм | по запросу | — |
| SC-SCT-50X400-S | 50 мм / 400 мм | по запросу | — |
| SC-SCT-50X500-S | 50 мм / 500 мм | по запросу | — |
| SC-SCT-63X50-S | 63 мм / 50 мм | по запросу | — |
| SC-SCT-63X100-S | 63 мм / 100 мм | по запросу | — |
| SC-SCT-63X200-S | 63 мм / 200 мм | по запросу | — |
| SC-SCT-63X300-S | 63 мм / 300 мм | по запросу | — |
| SC-SCT-63X400-S | 63 мм / 400 мм | по запросу | — |
| SC-SCT-63X500-S | 63 мм / 500 мм | по запросу | — |
| SC-SCT-80X50-S | 80 мм / 50 мм | по запросу | — |
| SC-SCT-80X100-S | 80 мм / 100 мм | по запросу | — |
| SC-SCT-80X200-S | 80 мм / 200 мм | по запросу | — |
| SC-SCT-80X300-S | 80 мм / 300 мм | по запросу | — |
| SC-SCT-80X400-S | 80 мм / 400 мм | по запросу | — |
| SC-SCT-80X500-S | 80 мм / 500 мм | по запросу | — |
| SC-SCT-100X50-S | 100 мм / 50 мм | по запросу | — |
| SC-SCT-100X100-S | 100 мм / 100 мм | по запросу | — |
| SC-SCT-100X200-S | 100 мм / 200 мм | по запросу | — |
| SC-SCT-100X300-S | 100 мм / 300 мм | по запросу | — |
| SC-SCT-100X400-S | 100 мм / 400 мм | по запросу | — |
| SC-SCT-100X500-S | 100 мм / 500 мм | по запросу | — |
| SC-SCT-125X50-S | 125 мм / 50 мм | по запросу | — |
| SC-SCT-125X100-S | 125 мм / 100 мм | по запросу | — |
| SC-SCT-125X200-S | 125 мм / 200 мм | по запросу | — |
| SC-SCT-125X300-S | 125 мм / 300 мм | по запросу | — |
| SC-SCT-125X400-S | 125 мм / 400 мм | по запросу | — |
| SC-SCT-125X500-S | 125 мм / 500 мм | по запросу | — |
| SC-SCT-160X50-S | 160 мм / 50 мм | по запросу | — |
| SC-SCT-160X100-S | 160 мм / 100 мм | по запросу | — |
| SC-SCT-160X200-S | 160 мм / 200 мм | по запросу | — |
| SC-SCT-160X300-S | 160 мм / 300 мм | по запросу | — |
| SC-SCT-160X400-S | 160 мм / 400 мм | по запросу | — |
| SC-SCT-160X500-S | 160 мм / 500 мм | по запросу | — |
| SC-SCT-200X50-S | 200 мм / 50 мм | по запросу | — |
| SC-SCT-200X100-S | 200 мм / 100 мм | по запросу | — |
| SC-SCT-200X200-S | 200 мм / 200 мм | по запросу | — |
| SC-SCT-200X300-S | 200 мм / 300 мм | по запросу | — |
| SC-SCT-200X400-S | 200 мм / 400 мм | по запросу | — |
| SC-SCT-200X500-S | 200 мм / 500 мм | по запросу | — |
Силовой тандемный пневмоцилиндр двустороннего действия с однобоковым выходом штока серии SC-SCT может выполнять задачи перемещения нагрузок или прижатия с очень большим усилием до 43'972 Ньютон (Ø200 мм, 9 бар). Сила этих цилиндров в 1,8 раз больше обычных за счет итогового действия двух пневмопоршней. Мы производим тандемы воздушных цилиндров на базе ISO 6430 , поэтому они могут заменить стандартизированные двойные пневмоцилиндры других производителей.
Вы можете заказать тандемы пневмоцилиндров SC-SCT с поршнем диаметром от 32 до 320 мм и длиной хода штока от 5 до 500 мм . Остальные размеры возможны по заказу.
Встроенный регулируемый демпфер в цилиндре обеспечивает плавную остановку поршня в конце хода, чтобы погасить силу его удара переднюю или заднюю крышку. С помощью специального винта демпфирование может быть отрегулировано, чтобы получить более высокую или более низкую степень торможения поршня.
Для управления необходимо подавать-спускать воздух одновременно в две секции пневмоцилиндра: 2 входа на выдвижение штока, 2 входа на втягивание. Всего 4 отверстия с одинаковой резьбой – от G1/8 до 1/2” (в зависимости от диаметра). Допустимое давление сжатого воздуха – не более 12 бар .
| Диаметр, мм | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Действие | Двухстороннее действие | |||||||||||
| Тип | Tандем-пневмоцилиндр (двойной поршень) | |||||||||||
| Рабочая среда | Воздух (после фильтра 40 мкм) | |||||||||||
| Диапазон рабочего давления | 1~9 Бар | |||||||||||
| Макс. входное давление | 12 Бар | |||||||||||
| Присоединительная резьба | G1/8″ | G1/4″ | G3/8″ | G1/2″ | G3/4″ | |||||||
| Диапазон рабочих температур | -10 ~ 70 °C (при сухом воздухе без влаги) | |||||||||||
| Демпфирование, мм | 20 | 26 | 45 | |||||||||
| Максимальная длина хода, мм | 1000 | 1200 | 1500 | |||||||||
| Тип магнитного датчика | CS1-F, CS1-U | |||||||||||
| Тип крепления для датчика | SH-32 | SH-40 | SH-50 | SH-63 | SH-80 | SH-10 | SH-125 | SH-160 | SH-200 | |||

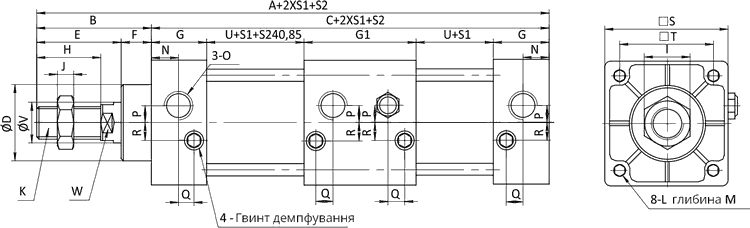

Чертеж цилиндра серии SC-SCT
| Диаметр | A | B | C | D | E | F | G | G1 | H | I | J | K | L | M | N | O | P | Q | R | S | T | U | V | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 233 | 47 | 186 | 28 | 32 | 15 | 27.5 | 55 | 22 | 17 | 6 | M10×1,25 | M6×1 | 9.5 | 13.7 | G1/8” | 3.5 | 7.5 | 7 | 45 | 33 | 12 | 38 | 10 |
| 40 | 235 | 49 | 186 | 32 | 34 | 15 | 27.5 | 55 | 24 | 17 | 7 | M12×1,25 | M6×1 | 9.5 | 13.5 | G1/4” | 6 | 8.2 | 9 | 50 | 37 | 16 | 38 | 14 |
| 50 | 243 | 57 | 186 | 38 | 42 | 15 | 27.5 | 55 | 32 | 23 | 8 | M16×1,5 | M6×1 | 9.5 | 13.5 | G1/4” | 8.5 | 8.2 | 9 | 62 | 47 | 20 | 38 | 17 |
| 63 | 249 | 57 | 192 | 38 | 42 | 15 | 27.5 | 55 | 32 | 23 | 8 | M16×1,5 | M8×1,25 | 9.5 | 13.5 | G3/8” | 7 | 8.2 | 8.5 | 75 | 56 | 20 | 41 | 17 |
| 80 | 296 | 75 | 221 | 47 | 54 | 21 | 33 | 73 | 40 | 26 | 10 | M20×1,5 | M10×1,5 | 11.5 | 16.5 | G3/8” | 10 | 9.5 | 14 | 94 | 70 | 25 | 41 | 22 |
| 100 | 308 | 75 | 233 | 47 | 54 | 21 | 33 | 73 | 40 | 26 | 10 | M20×1,5 | M10×1,5 | 11.5 | 16.5 | G1/2” | 10 | 9.5 | 14 | 112 | 84 | 25 | 47 | 22 |
| 125 | 350 | 104 | 122 | 55 | 70 | 34 | 33 | 66 | 54 | 40 | 10 | M27×2 | M12×1,75 | 15.5 | 16.5 | G1/2” | 10 | 10 | 11 | 140 | 110 | 32 | 57 | 27 |
