Купити силові пневмоциліндри d125-320 з круглою гільзою та шпильками

Моделі

Модель	Опції	Ціна за одиницю
SC-SC-125X50-S	125 мм / 50 мм	5,286 ₴
SC-SC-125X100-S	125 мм / 100 мм	5,608 ₴
SC-SC-125X200-S	125 мм / 200 мм	6,252 ₴
SC-SC-125X300-S	125 мм / 300 мм	6,896 ₴
SC-SC-125X400-S	125 мм / 400 мм	7,540 ₴
SC-SC-125X500-S	125 мм / 500 мм	8,184 ₴
SC-SC-125X600-S	125 мм / 600 мм	8,828 ₴
SC-SC-125X700-S	125 мм / 700 мм	9,472 ₴
SC-SC-125X800-S	125 мм / 800 мм	10,116 ₴
SC-SC-125X900-S	125 мм / 900 мм	10,760 ₴
SC-SC-125X1000-S	125 мм / 1000 мм	11,404 ₴
SC-SC-160X50-S	160 мм / 50 мм	8,985 ₴
SC-SC-160X100-S	160 мм / 100 мм	8,985 ₴
SC-SC-160X200-S	160 мм / 200 мм	10,011 ₴
SC-SC-160X300-S	160 мм / 300 мм	11,036 ₴
SC-SC-160X400-S	160 мм / 400 мм	12,062 ₴
SC-SC-160X500-S	160 мм / 500 мм	13,088 ₴
SC-SC-160X600-S	160 мм / 600 мм	14,114 ₴
SC-SC-160X700-S	160 мм / 700 мм	15,139 ₴
SC-SC-160X800-S	160 мм / 800 мм	16,165 ₴
SC-SC-160X900-S	160 мм / 900 мм	17,191 ₴
SC-SC-40X1000-S	160 мм / 1000 мм	18,217 ₴
SC-SC-200X50-S	200 мм / 50 мм	12,618 ₴
SC-SC-200X100-S	200 мм / 100 мм	13,239 ₴
SC-SC-200X200-S	200 мм / 200 мм	14,480 ₴
SC-SC-200X300-S	200 мм / 300 мм	15,721 ₴
SC-SC-200X400-S	200 мм / 400 мм	16,963 ₴
SC-SC-200X500-S	200 мм / 500 мм	18,204 ₴
SC-SC-200X600-S	200 мм / 600 мм	19,445 ₴
SC-SC-200X700-S	200 мм / 700 мм	20,686 ₴
SC-SC-200X800-S	200 мм / 800 мм	21,927 ₴
SC-SC-200X900-S	200 мм / 900 мм	23,168 ₴
SC-SC-200X1000-S	200 мм / 1000 мм	24,410 ₴

Силовий пневмоциліндр двосторонньої дії з одностороннім штоком серії SC-SC може виконувати задачі переміщення важких об'єктів або притиснення з великим зусиллям — до 24'429 Ньютон (Ø200 мм, 9 бар). Його виготовляють габаритами за стандартом ISO 6430. Пневматичні циліндри такого типу часто використовуються на верстатах китайського виробництва — наприклад, SC-SC-50x25 використовується для гільйотини кромкооблицьовувальних верстатів MFBJ-503II або MFBJ-350, а SC-SC-63x110 — для пильних верстатів з ЧПК KDT Machinery.

Ми виготовляємо пневмоциліндри SC-SC в Україні з поршнем діаметром від 32 до 320 мм та тандеми й трайдеми на їх основі для подвоєння зусиль. Довжина ходу пневмоциліндрів – від 5 до 1500 мм залежно від діаметра поршня (див. таблицю нижче).

Вбудований регульований демпфер у циліндрі забезпечує плавну зупинку поршня в кінці ходу, щоб погасити силу його удару об передню або задню кришку. За допомогою спеціального гвинта демпфування може бути відрегульовано, щоб отримати більш високий або нижчий ступінь гальмування поршня.

Двостороння дія передбачає управління висуванням-втягненням штоку за допомогою подавання-спуску стисненого повітря через два отвори з різьбою від G1/8 до 1/2″. Допускається подача тиску до 12 бар.

Технічні характеристики силових пневмоциліндрів SC-SC
Діаметр, мм	125	160	200
Дія	Двостороннє
Тип	З одностороннім штоком
Робоче середовище	Повітря (після фільтра 40 мкм)
Діапазон робочого тиску	1~9 Бар
Макс. вхідний тиск	12 Бар
Приєднувальне різьба	G1/2”	G3/4”
Діапазон робочих температур	-10 ~ 70 °C (при сухому повітрі без вологи)
Демпфування, мм	26		45
Максимальна довжина ходу, мм	1500
Тип магнітного датчика	SC-CMS-G/SC-DMS-G
Тип кріплення для датчика	SH-125	SH-160	SH-200

На базі пневмоциліндрів SC-SC ми можемо виготовляти тандеми, трайдеми пневмоциліндрів для збільшення зусилля.

Переваги циліндрів SC-SC

Циліндри серії SC-SC мають вбудоване демпфування, що дозволяє використовувати їх для систем з великим навантаженням та переміщенням зі швидкістю до 1 м/сек;
На базі пневмоциліндрів SC-SC можуть бути реалізовані тандем і трайдеми з 2-3 пневмоциліндрів для збільшення зусилля висування штока (штовхання, притиск);
Торцеві кришки прикріплені до гільзи (корпусу) гвинтами, що забезпечує роз'ємне з'єднання цих елементів для проведення ремонту;
Наша компанія виготовляє надійні пневмоциліндри, використовуючи якісні та перевірені комплектуючі (хромовані сталеві штоки, алюмінієві гільзи, ущільнення NBR);
Ми можемо запропонувати найкращу ціну на ринку завдяки власному налагодженому виробництву або виготовити пневмоциліндр дуже швидко (з доплатою за терміновість).

Розміри

Креслення циліндрy серії SC-SC

Габаритні розміри SC-SC
Діаметр	A	A1	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	187	47	93	28	32	15	27.5	22	17	6	M10x1.25	M6x1	9.5	13.5	G1/8”	3.5	7.5	7	45	33	12	12
40	142	191	48	93	32	34	15	27.5	24	17	7	M12x1.25	M6x1	9.5	13.5	G1/4”	6	8.2	9	50	37	16	14
50	150	207	57	93	38	42	15	27.5	32	23	8	M16x1.5	M6x1	9.5	13.5	G1/4”	8.5	8.2	9	62	47	20	17
63	153	210	57	96	38	42	15	27.5	32	23	8	M16x1.5	M8x1.25	9.5	13.5	G3/8”	7	8.2	8.5	75	56	20	17
80	183	258	75	108	47	54	15	33	40	26	10	M20x1.5	M10x1.5	11.5	16.5	G3/8”	10	9.5	14	94	70	25	22
100	189	264	75	114	47	54	21	33	40	26	10	M20x1.5	M10x1.5	11.5	16.5	G1/2”	11	9.5	14	112	84	25	22
125	239	-	104	136	55	70	32	40	54	36	10	M27x2	M12x1.75	21	16.5	G1/2”	-	-	-	140	110	32	27
160	291	-	123	168	62	93	30	50	72	55	18	M36x2	M16x2	17.5	25	G1/2”	-	-	-	180	140	40	36
200	347	-	167	180	80	112	55	50	72	55	18	M36x2	M16x2	17.5	25	G3/4»	-	-	-	220	175	40	36

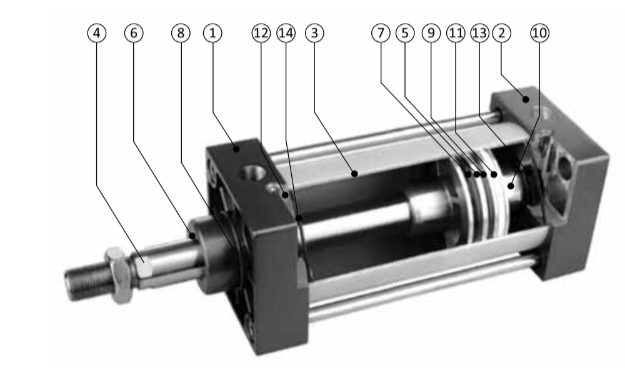

Матеріали деталей пневмоциліндру SC-SC
Номер	Назва деталі	Матеріал	Число	Код для замовлення
1	Передня кришка	Вкритий порошковою фарбою алюміній	1	SC-SC-(Діаметр)-1
2	Задня кришка	Вкритий порошковою фарбою алюміній	1	SC-SC-(Діаметр)-2
3	Гільза (корпус)	Анодований алюміній	1	SC-SC-(Діаметр)-3-(хід)
4	Шток поршню	Хромована вуглецева сталь (за змовчуванням) Хромована нержавіюча сталь	1	SC-SC-(Діаметр)-4-(хід)
5	Поршень	Алюміній	1	SC-SC-(Діаметр)-5
6	Ущільнення штоку	NBR	1	SC-SC-(Діаметр)-6
7	Ущільнення поршню	NBR	2	SC-SC-(Діаметр)-7
8	Втулка	Графітонаповнена бронза	1	SC-SC-(Діаметр)-8
9	Магніт	PVC	1	SC-SC-(Діаметр)-9
10	Болт	Сталь	2	SC-SC-(Діаметр)-10
11	Антифрикційне кільце	PTFE	1	SC-SC-(Діаметр)-11
12	Гвинт регулювання демпфування	Нікельована бронза	2	SC-SC-(Діаметр)-12
13	Демпферна манжета	NBR	2	SC-SC-(Діаметр)-13
14	Ущільнення кришки (кільце)	NBR	2	SC-SC-(Діаметр)-14

Приклад замовлення круглої гільзи для циліндра з ходом 100 — SC-SC-50-3-100.

Зверніть увагу, що ремонтні комплекти циліндрів SC-SC можуть мати відмінні розміри від внутрішніх деталей циліндрів стандарту ISO 6430 інших виробників.

Вказані в таблиці деталі використовуються для виготовлення пневматичних циліндрів SC-SC за замовчуванням. На замовлення ми можемо як використовувати інші матеріали (ущільнення VITON, нержавіючий корпус й тощо), так і внести зміни в саму будову.

Пневмоциліндри моделі SC-SC мають алюмінієву круглу гільзу з відкритими шпильками. За замовчуванням на поршні встановлений магніт.

За замовчуванням циліндри мають односторонній шток з нікельованої вуглецевої сталі з нарізаною зовнішньою метричною різьбою M10-27 для кріплення насадок або безпосередньо навантаження. На замовлення шток може бути зроблений із хромованої нержавіючої сталі, без різьби або з пазами, тощо.
