Клапан быстрого выхлопа серии SO-QVA

: В наличии

: от 270 до 1,361 грн

Обычная цена

Резьба

Модель: SO-QVA-08-A

Цена: 270 ₴  за шт.


Сумма: 270

Модель Опции Цена за шт.
SO-QVA-08-A G 1/4" 270 ₴
SO-QVA-10-A G 3/8" 361 ₴
SO-QVA-15-A G 1/2" 482 ₴
SO-QVA-20-A G 3/4" 1,361 ₴

Металлический клапан быстрого выхлопа серии SO-QVA предназначен для установки на входные отверстия пневмоцилиндра и других устройств для повышения быстродействия. При сбросе давления он обеспечивает ускоренный выпуск воздуха в атмосферу, поскольку он выходит непосредственно на объекте, а не двигается воздуховодом к выхлопу клапана или распределителя. Применение клапанов быстрого сброса рекомендовано при высокой частоте выдвижения-втягивания штока цилиндров.

Для подключения к пневмолинии клапан имеет три отверстия:

  • P – вход для подачи воздуха
  • A — выход для подключения к пневмоцилиндру или другому объекту
  • R — выхлопное отверстие, в которое дополнительно может быть установлен пневмоглушитель .

Отверстия имеют одинаковый размер внутренней трубной цилиндрической резьбы – G 1/2” .

Таблица 1 – Технические характеристики клапана быстрого выхлопа SO-QVA
Модель SO-QVA-06 SO-QVA-08 SO-QVA-10 SO-QVA-15
Присоединение G1/8″ G1/4″ G3/8″ G1/2″
Эффективная площадь сечения P→A 17 мм2 (CV=0.94) 30 мм2 (CV=1.67) 47 мм2 (CV=2.61) 106 мм2 (CV=5.59)
A→R 20.8 мм2 (CV=1.16) 40 мм2 (CV=2.22) 65 мм2 (CV=3.61) 133 мм2 (CV=7.39)
Рабочая среда Воздух
Рабочее давление от 0 до 10 бар
Максимальное входное давление 15 бар
Диапазон рабочих температур от 0 до 60 °С

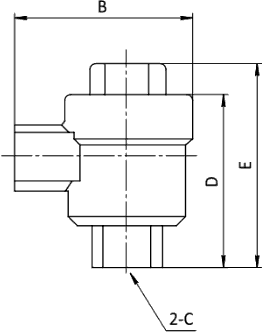

Чертёж клапана быстрого выхлопа SO-QVA
Таблица 2 – Размеры клапана быстрого выхлопа S0-QVA
Модель B C D E
SO-QVA-06 35 G1/8” 34 42.5
SO-QVA-08 45 G1/4” 43 51
SO-QVA-10 62 G3/8” 52 68
SO-QVA-15 86 G1/2” 66 77
