Пневмоциліндр-тандем SC-DNGT по ISO6431/15552
: Виготовлення під замовлення
: за запитом
Звичайна ціна
Модель | Опції | Ціна за одиницю | |
---|---|---|---|
SC-DNGT-32X50-S | 32 мм / 50 мм | за запитом | — |
SC-DNGT-32X100-S | 32 мм / 100 мм | за запитом | — |
SC-DNGT-32X200-S | 32 мм / 200 мм | за запитом | — |
SC-DNGT-32X300-S | 32 мм / 300 мм | за запитом | — |
SC-DNGT-32X400-S | 32 мм / 400 мм | за запитом | — |
SC-DNGT-40X50-S | 40 мм / 50 мм | за запитом | — |
SC-DNGT-40X100-S | 40 мм / 100 мм | за запитом | — |
SC-DNGT-40X200-S | 40 мм / 200 мм | за запитом | — |
SC-DNGT-40X300-S | 40 мм / 300 мм | за запитом | — |
SC-DNGT-40X400-S | 40 мм / 400 мм | за запитом | — |
SC-DNGT-50X50-S | 50 мм / 50 мм | за запитом | — |
SC-DNGT-50X100-S | 50 мм / 100 мм | за запитом | — |
SC-DNGT-50X200-S | 50 мм / 200 мм | за запитом | — |
SC-DNGT-50X300-S | 50 мм / 300 мм | за запитом | — |
SC-DNGT-50X400-S | 50 мм / 400 мм | за запитом | — |
SC-DNGT-63X50-S | 63 мм / 50 мм | за запитом | — |
SC-DNGT-63X100-S | 63 мм / 100 мм | за запитом | — |
SC-DNGT-63X200-S | 63 мм / 200 мм | за запитом | — |
SC-DNGT-63X300-S | 63 мм / 300 мм | за запитом | — |
SC-DNGT-63X400-S | 63 мм / 400 мм | за запитом | — |
SC-DNGT-80X50-S | 80 мм / 50 мм | за запитом | — |
SC-DNGT-80X100-S | 80 мм / 100 мм | за запитом | — |
SC-DNGT-80X200-S | 80 мм / 200 мм | за запитом | — |
SC-DNGT-80X300-S | 80 мм / 300 мм | за запитом | — |
SC-DNGT-80X400-S | 80 мм / 400 мм | за запитом | — |
SC-DNGT-100X50-S | 100 мм / 50 мм | за запитом | — |
SC-DNGT-100X100-S | 100 мм / 100 мм | за запитом | — |
SC-DNGT-100X200-S | 100 мм / 200 мм | за запитом | — |
SC-DNGT-100X300-S | 100 мм / 300 мм | за запитом | — |
SC-DNGT-100X400-S | 100 мм / 400 мм | за запитом | — |
SC-DNGT-125X50-S | 125 мм / 50 мм | за запитом | — |
SC-DNGT-125X100-S | 125 мм / 100 мм | за запитом | — |
SC-DNGT-125X200-S | 125 мм / 200 мм | за запитом | — |
SC-DNGT-125X300-S | 125 мм / 300 мм | за запитом | — |
SC-DNGT-125X400-S | 125 мм / 400 мм | за запитом | — |
SC-DNGT-160X50-S | 160 мм / 50 мм | за запитом | — |
SC-DNGT-160X100-S | 160 мм / 100 мм | за запитом | — |
SC-DNGT-160X200-S | 160 мм / 200 мм | за запитом | — |
SC-DNGT-160X300-S | 160 мм / 300 мм | за запитом | — |
SC-DNGT-160X400-S | 160 мм / 400 мм | за запитом | — |
SC-DNGT-200X50-S | 200 мм / 50 мм | за запитом | — |
SC-DNGT-200X100-S | 200 мм / 100 мм | за запитом | — |
SC-DNGT-200X200-S | 200 мм / 200 мм | за запитом | — |
SC-DNGT-200X300-S | 200 мм / 300 мм | за запитом | — |
SC-DNGT-200X400-S | 200 мм / 400 мм | за запитом | — |
SC-DNGT-250X50-S | 250 мм / 50 мм | за запитом | — |
SC-DNGT-250X100-S | 250 мм / 100 мм | за запитом | — |
SC-DNGT-250X200-S | 250 мм / 200 мм | за запитом | — |
SC-DNGT-250X300-S | 250 мм / 300 мм | за запитом | — |
SC-DNGT-250X400-S | 250 мм / 400 мм | за запитом | — |
SC-DNGT-320X50-S | 320 мм / 50 мм | за запитом | — |
SC-DNGT-320X100-S | 320 мм / 100 мм | за запитом | — |
SC-DNGT-320X200-S | 320 мм / 200 мм | за запитом | — |
SC-DNGT-320X300-S | 320 мм / 300 мм | за запитом | — |
SC-DNGT-320X400-S | 320 мм / 400 мм | за запитом | — |
Пневмоциліндр-тандем серії SC-DNGT це подвійний циліндр двосторонньої дії по ISO 6431/15552, що може переміщувати вантажі з зусиллям 43'972 Ньютон (Ø200 мм, 9 бар), що у 1,8 рази більше за силу однопоршневого циліндру SC-DNG.
Тандеми SC-DNGT мають два поршні діаметром від 32 до 320 мм. Довжина ходу пневмоциліндрів – від 5 до 1500 мм залежно від обраного діаметра. Корпус циліндру виготовляється з алюмінію, а стрижень — з хромованої для міцності вуглецевої сталі (неіржавний на замовлення).
Вбудований регульований демпфер у циліндрі забезпечує плавну зупинку поршня в кінці ходу, щоб погасити силу його удару об передню або задню кришку. За допомогою спеціального гвинта демпфування може бути відрегульовано, щоб отримати більш високий або нижчий ступінь гальмування поршня. Швидкість циліндру до 1 м/сек;
Повітряний циліндр-тандем розділений на дві секції, кожна з яких має два отвори з різьбою від G1/8 до 1/2″. для подачі стисненого повітря під тиском до 12 бар.
Діаметр поршню, мм | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 320 |
---|---|---|---|---|---|---|---|---|---|---|---|
Приєднувальна різьба підключення повітря | G1/8″ | G3/8″ | G1/2″ | — | |||||||
Максимальна довжина ходу, мм | 1000 | 1200 | 1500 | — | |||||||
Демпфірування, мм | 24 | 22 | 32 | 42 | — | ||||||
Дія | Двосторонньої дії | ||||||||||
Тип | Пневмоциліндр-тандем | ||||||||||
Стандарт | ISO15552, ISO6431 | ||||||||||
Магніт на поршні | З магнітом (за змовчуванням) | ||||||||||
Тип магнітного датчику для комплектації | SC-DMS-G або SC-CMS-G | ||||||||||
Тип кріплення магнітного датчику для комплектації | SC-SH-32 | SC-SH-63 | SC-SH-80 | SC-SH-125 | — | ||||||
Робоче середовище | Стиснене повітря, тонкість фільтрації 40 мкм | ||||||||||
Діапазон робочого тиску | 0,1-10 бар | ||||||||||
Максимальний вхідний тиск | 12 бар | ||||||||||
Діапазон робочої температури | -10...70 ℃ (при сухому повітрі без вологи) |
На базі пневмоциліндрів SC-DNGT ми можемо виготовляти тандеми, трайдеми пневмоциліндрів для збільшення зусилля.

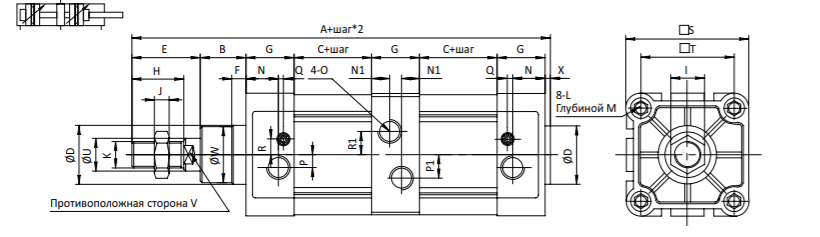

Діаметр | A | B | C | D | E | F | G | H | I | J | K | L | M | N | N1 | O | P | P1 | Q | R | R1 | S | T | U | V | W | X |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
32 | 214 | 16 | 43 | 30 | 33 | 10 | 25 | 22 | 17 | 6 | M10x1.25 | M6 | 9.5 | 15 | 7.5 | G1/8” | 5 | 6 | 3 | 6.5 | 6 | 45 | 32.5 | 12 | 10 | 28 | 4 |
40 | 236.5 | 20 | 45 | 35 | 34 | 10 | 29.5 | 24 | 17 | 7 | M12x1.25 | M6 | 9.5 | 17.5 | 9.5 | G1/4” | 7 | 7.5 | 3 | 7 | 7.5 | 52 | 38 | 16 | 13 | 33 | 4 |
50 | 252 | 27 | 41 | 40 | 42.5 | 10 | 32 | 32 | 23 | 8 | M16x1.5 | M6 | 9.5 | 20 | 16 | G1/4” | 7 | 10.5 | 3 | 9 | 10.5 | 65 | 46.5 | 20 | 17 | 38 | 4 |
63 | 278 | 26 | 49 | 45 | 42 | 10 | 36 | 32 | 23 | 8 | M16x1.5 | M8 | 9.5 | 22 | 13 | G3/8” | 8 | 13 | 5 | 9 | 13 | 76 | 56.5 | 20 | 17 | 38 | 4 |
80 | 308 | 35 | 52 | 45 | 53 | 10 | 37 | 40 | 26 | 10 | M20x1.25 | M10 | 11.5 | 23 | 14 | G3/8” | 10 | 18 | 5 | 12 | 18 | 94 | 72 | 25 | 22 | 43.5 | 5 |
100 | 326 | 40 | 59 | 55 | 52 | 10 | 39 | 40 | 26 | 10 | M20x1.25 | M10 | 11.5 | 26 | 19.5 | G1/2” | 10 | 20 | 5 | 14 | 20 | 112 | 89 | 25 | 22 | 47 | 6 |
125 | 399 | 46.5 | 72 | 60 | 71 | 10 | 43.5 | 54 | 40 | 10 | M27x2 | M12 | 15.5 | 29 | 21.75 | G1/2” | 10 | 30 | 5 | 14 | 30 | 134 | 110 | 32 | 27 | 53 | 6.5 |
