Силовий пневмоциліндр з прохідним штоком

Моделі

Модель	Опції	Ціна за одиницю
SC-SCD-32X50-S	32 мм / 50 мм	1,980 ₴
SC-SCD-32X100-S	32 мм / 100 мм	2,071 ₴
SC-SCD-32X200-S	32 мм / 200 мм	2,252 ₴
SC-SCD-32X300-S	32 мм / 300 мм	2,434 ₴
SC-SCD-32X400-S	32 мм / 400 мм	2,615 ₴
SC-SCD-32X500-S	32 мм / 500 мм	2,797 ₴
SC-SCD-32X600-S	32 мм / 600 мм	2,978 ₴
SC-SCD-32X700-S	32 мм / 700 мм	3,160 ₴
SC-SCD-32X800-S	32 мм / 800 мм	3,341 ₴
SC-SCD-32X900-S	32 мм / 900 мм	3,523 ₴
SC-SCD-32X1000-S	32 мм / 1000 мм	3,704 ₴
SC-SCD-40X50-S	40 мм / 50 мм	2,316 ₴
SC-SCD-40X100-S	40 мм / 100 мм	2,436 ₴
SC-SCD-40X200-S	40 мм / 200 мм	2,676 ₴
SC-SCD-40X300-S	40 мм / 300 мм	2,915 ₴
SC-SCD-40X400-S	40 мм / 400 мм	3,155 ₴
SC-SCD-40X500-S	40 мм / 500 мм	3,395 ₴
SC-SCD-40X600-S	40 мм / 600 мм	3,635 ₴
SC-SCD-40X700-S	40 мм / 700 мм	3,875 ₴
SC-SCD-40X800-S	40 мм / 800 мм	4,115 ₴
SC-SCD-40X900-S	40 мм / 900 мм	4,355 ₴
SC-SCD-40X1000-S	40 мм / 1000 мм	4,595 ₴
SC-SCD-50X50-S	50 мм / 50 мм	2,619 ₴
SC-SCD-50X100-S	50 мм / 100 мм	2,767 ₴
SC-SCD-50X200-S	50 мм / 200 мм	3,065 ₴
SC-SCD-50X300-S	50 мм / 300 мм	3,362 ₴
SC-SCD-50X400-S	50 мм / 400 мм	3,659 ₴
SC-SCD-50X500-S	50 мм / 500 мм	3,956 ₴
SC-SCD-50X600-S	50 мм / 600 мм	4,253 ₴
SC-SCD-50X700-S	50 мм / 700 мм	4,550 ₴
SC-SCD-50X800-S	50 мм / 800 мм	4,848 ₴
SC-SCD-50X900-S	50 мм / 900 мм	5,145 ₴
SC-SCD-50X1000-S	50 мм / 1000 мм	5,442 ₴
SC-SCD-63X50-S	63 мм / 50 мм	3,070 ₴
SC-SCD-63X100-S	63 мм / 100 мм	3,244 ₴
SC-SCD-63X200-S	63 мм / 200 мм	3,593 ₴
SC-SCD-63X300-S	63 мм / 300 мм	3,941 ₴
SC-SCD-63X400-S	63 мм / 400 мм	4,290 ₴
SC-SCD-63X500-S	63 мм / 500 мм	4,638 ₴
SC-SCD-63X600-S	63 мм / 600 мм	4,987 ₴
SC-SCD-63X700-S	63 мм / 700 мм	5,335 ₴
SC-SCD-63X800-S	63 мм / 800 мм	5,684 ₴
SC-SCD-63X900-S	63 мм / 900 мм	6,032 ₴
SC-SCD-63X1000-S	63 мм / 1000 мм	6,381 ₴
SC-SCD-80X50-S	80 мм / 50 мм	4,236 ₴
SC-SCD-80X100-S	80 мм / 100 мм	4,488 ₴
SC-SCD-80X200-S	80 мм / 200 мм	4,992 ₴
SC-SCD-80X300-S	80 мм / 300 мм	5,496 ₴
SC-SCD-80X400-S	80 мм / 400 мм	6,000 ₴
SC-SCD-80X500-S	80 мм / 500 мм	6,504 ₴
SC-SCD-80X600-S	80 мм / 600 мм	7,008 ₴
SC-SCD-80X700-S	80 мм / 700 мм	7,512 ₴
SC-SCD-80X800-S	80 мм / 800 мм	8,015 ₴
SC-SCD-80X900-S	80 мм / 900 мм	8,519 ₴
SC-SCD-80X1000-S	80 мм / 1000 мм	9,023 ₴
SC-SCD-100X50-S	100 мм / 50 мм	5,086 ₴
SC-SCD-100X100-S	100 мм / 100 мм	5,368 ₴
SC-SCD-100X200-S	100 мм / 200 мм	5,933 ₴
SC-SCD-100X300-S	100 мм / 300 мм	6,498 ₴
SC-SCD-100X400-S	100 мм / 400 мм	7,063 ₴
SC-SCD-100X500-S	100 мм / 500 мм	7,628 ₴
SC-SCD-100X600-S	100 мм / 600 мм	8,192 ₴
SC-SCD-100X700-S	100 мм / 700 мм	8,757 ₴
SC-SCD-100X800-S	100 мм / 800 мм	9,322 ₴
SC-SCD-100X900-S	100 мм / 900 мм	9,887 ₴
SC-SCD-100X1000-S	100 мм / 1000 мм	10,452 ₴
SC-SCD-125X50-S	125 мм / 50 мм	7,821 ₴
SC-SCD-125X100-S	125 мм / 100 мм	8,271 ₴
SC-SCD-125X200-S	125 мм / 200 мм	9,170 ₴
SC-SCD-125X300-S	125 мм / 300 мм	10,069 ₴
SC-SCD-125X400-S	125 мм / 400 мм	10,968 ₴
SC-SCD-125X500-S	125 мм / 500 мм	11,867 ₴
SC-SCD-125X600-S	125 мм / 600 мм	12,767 ₴
SC-SCD-125X700-S	125 мм / 700 мм	13,666 ₴
SC-SCD-125X800-S	125 мм / 800 мм	14,565 ₴
SC-SCD-125X900-S	125 мм / 900 мм	15,464 ₴
SC-SCD-125X1000-S	125 мм / 1000 мм	16,363 ₴
SC-SCD-160X50-S	160 мм / 50 мм	12,617 ₴
SC-SCD-160X100-S	160 мм / 100 мм	13,323 ₴
SC-SCD-160X200-S	160 мм / 200 мм	14,736 ₴
SC-SCD-160X300-S	160 мм / 300 мм	16,148 ₴
SC-SCD-160X400-S	160 мм / 400 мм	17,560 ₴
SC-SCD-160X500-S	160 мм / 500 мм	18,973 ₴
SC-SCD-160X600-S	160 мм / 600 мм	20,385 ₴
SC-SCD-160X700-S	160 мм / 700 мм	21,797 ₴
SC-SCD-160X800-S	160 мм / 800 мм	23,210 ₴
SC-SCD-160X900-S	160 мм / 900 мм	24,622 ₴
SC-SCD-160X1000-S	160 мм / 1000 мм	26,034 ₴
SC-SCD-200X50-S	200 мм / 50 мм	18,487 ₴
SC-SCD-200X100-S	200 мм / 100 мм	19,313 ₴
SC-SCD-200X200-S	200 мм / 200 мм	20,965 ₴
SC-SCD-200X300-S	200 мм / 300 мм	22,616 ₴
SC-SCD-200X400-S	200 мм / 400 мм	24,268 ₴
SC-SCD-200X500-S	200 мм / 500 мм	25,920 ₴
SC-SCD-200X600-S	200 мм / 600 мм	27,571 ₴
SC-SCD-200X700-S	200 мм / 700 мм	29,223 ₴
SC-SCD-200X800-S	200 мм / 800 мм	30,875 ₴
SC-SCD-200X900-S	200 мм / 900 мм	32,526 ₴
SC-SCD-200X1000-S	200 мм / 1000 мм	34,178 ₴

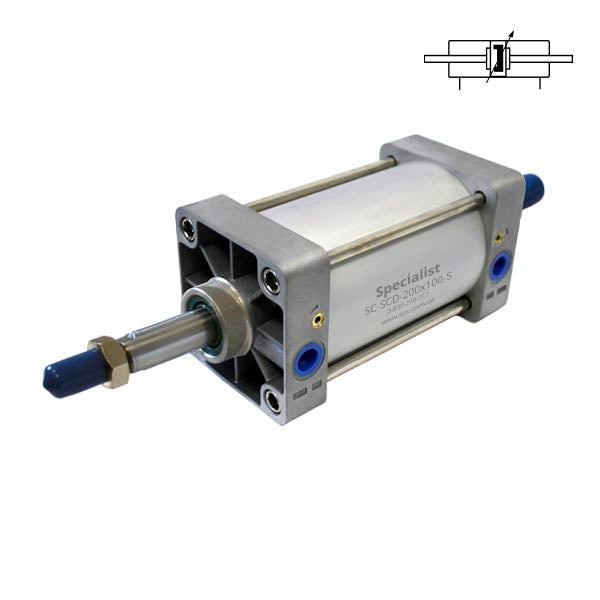

Силовий пневматичний циліндр двосторонньої дії з прохідним штоком економ-серії SC-SCD призначений для переміщення великих навантажень — зусилля до ~18'600 Ньютон (при Ø200 мм, 7 бар) в обох напрямках. Дані пневмоциліндри виготовлені за габаритними та монтажними розмірами за стандартом ІSO 6430. Пневмоприводи SC-SCD мають демпфування, тож їх можна застосовувати при швидкості переміщення до 1 м/с.

Повітряні циліндри SC-SCD є нашого власного українського виробництва "Specialist". За замовчуванням ми виробляємо алюмінієвий круглий корпус з відкритими шпильками, якими зафіксовано кришку. Наскрізний двобічний шток — з вуглецевої сталі з хромуванням для збільшення міцності. На поршні є магніт. При необхідності ми виготовляємо інші модифікації пневматичного приводу з великим зусиллям.

Габаритні розміри бюджетного силового пневмоциліндру з прохідним штоком SC-SCD
Діаметр, мм	32	40	50	63	80	100	125	160	200
Дія	Двостороння дія
Тип	з прохідним штоком
Робоче середовище	Повітря (після фільтра 40 мкм)
Діапазон робочого тиску	від 1 до 9 Бар
Макс. вхідний тиск	12 Бар
Приєднувальна різьба	G1/8”	G1/4”		G3/8”		G1/2”		G3/4”
Діапазон робочих температур	-10 ~ 70 °C (при сухому повітрі без вологи)
Демпфування, мм	20				26				45
Максимальна довжина ходу, мм	1000	1200					1500
Тип магнітного датчика	SC-CMS-G/SC-DMS-G
Тип кріплення для магнітного датчика	SH-32	SH-40	SH-50	SH-63	SH-80	SH-10	SH-125	SH-160	SH-200

Розміри

Kреслення циліндрy серії SC-SCD

Габаритні розміри SC-SCD
Дiаметр	A	A1	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	187	47	93	28	32	15	27.5	22	17	6	M10x1.25	M6x1	9.5	13.5	G1/8”	3.5	7.5	7	45	33	12	12
40	142	191	48	93	32	34	15	27.5	24	17	7	M12x1.25	M6x1	9.5	13.5	G1/4”	6	8.2	9	50	37	16	14
50	150	207	57	93	38	42	15	27.5	32	23	8	M16x1.5	M6x1	9.5	13.5	G1/4”	8.5	8.2	9	62	47	20	17
63	153	210	57	96	38	42	15	27.5	32	23	8	M16x1.5	M8x1.25	9.5	13.5	G3/8”	7	8.2	8.5	75	56	20	17
80	183	258	75	108	47	54	15	33	40	26	10	M20x1.5	M10x1.5	11.5	16.5	G3/8”	10	9.5	14	94	70	25	22
100	189	264	75	114	47	54	21	33	40	26	10	M20x1.5	M10x1.5	11.5	16.5	G1/2”	11	9.5	14	112	84	25	22
125	239	-	104	136	55	70	32	40	54	36	10	M27x2	M12x1.75	21	16.5	G1/2”	-	-	-	140	110	32	27
160	291	-	123	168	62	93	30	50	72	55	18	M36x2	M16x2	17.5	25	G1/2”	-	-	-	180	140	40	36
200	347	-	167	180	80	112	55	50	72	55	18	M36x2	M16x2	17.5	25	G3/4»	-	-	-	220	175	40	36
