Засувки батерфляй


Засувка батерфляй (база)

 Промислові дискові поворотні затвори Specialist окремо від приводу постачаються зі стандартизованою площадкою під будь-який різновид приводу, що відповідає ISO 5211. Це уніфікована арматура, яку легко замінювати між собою.
Всі товари

Засувка батерфляй з пневмоприводом

 Дискові поворотні затвори з пневмоприводами дають вищу швидкодію, надійність та безпеку автоматизованого управління: вибухобезпечні, легко переносять складні умови роботи, перевантаження. Можуть мати пружинне повернення для аварійного перекриття робочого потоку, яке працюватиме при знеструмлені.
Всі товари

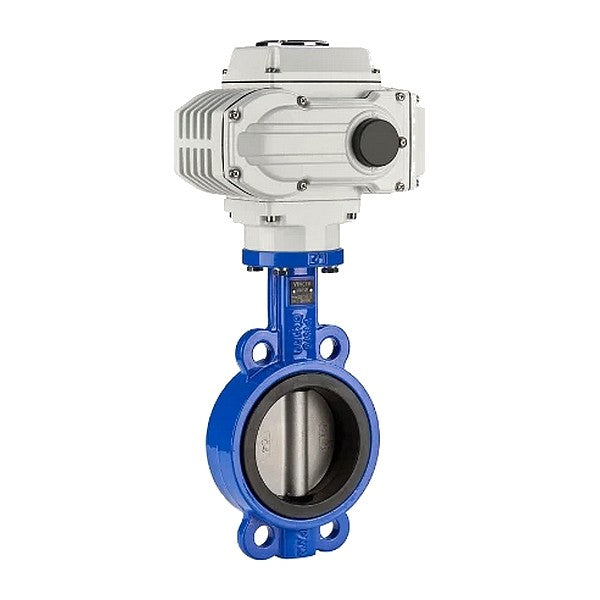

Батерфляй з електроприводом

 Затвор дисковий з електроприводом IP67 постачається з регулюванням кута повороту пропорційно сигналу 4…20 мА. електроживленням 220В. На замовлення — інші ел. параметри та електрообігрів проти замерзання.
Всі товари

696 ₴-696 грн
Дискова поворотна засувка ДУ 50 чавунна міжфланцева нерозбірна серії SCBF-D673-10XEX-50

Дискова поворотна засувка ДУ 50 чавунна міжфланцева нерозбірна серії SCBF-D673-10XEX-50

696 грн
ДУ 50
Міжфланцеве кріплення
Диск WCB, ущільнення EPDM
Ру10 (PN 10)
Додати до списка бажань
830 ₴-1,330 грн
Дискова поворотна засувка ДУ 50 нержавіюча міжфланцева розбірна серії SCBF-D674

Дискова поворотна засувка ДУ 50 нержавіюча міжфланцева розбірна серії SCBF-D674

Ціна 830 — 1,330 грн
ДУ 50
Міжфланцеве кріплення
Диск CF8M, ущільнення EDPM/PTFE
Ру10 (PN 10)
Додати до списка бажань
832 ₴-832 грн
Дискова поворотна засувка ДУ 50 чавунна міжфланцева нерозбірна з рукояткою серії SCBF-D673

Дискова поворотна засувка ДУ 50 чавунна міжфланцева нерозбірна з рукояткою серії SCBF-D673

832 грн
ДУ 50 Ру10
Міжфланцева
Диск WCB
Ущ. EPDM
Нерозбірна
Додати до списка бажань
848 ₴-848 грн
Дискова поворотна засувка ДУ 65 чавунна міжфланцева нерозбірна серії SCBF-D673-10XEX-65

Дискова поворотна засувка ДУ 65 чавунна міжфланцева нерозбірна серії SCBF-D673-10XEX-65

848 грн
ДУ 65
Міжфланцеве кріплення
Диск WCB, ущільнення EPDM
Ру10 (PN 10)
Додати до списка бажань
972 ₴-972 грн
Дискова поворотна засувка ДУ 65 чавунна міжфланцева нерозбірна з рукояткою серії SCBF-D673

Дискова поворотна засувка ДУ 65 чавунна міжфланцева нерозбірна з рукояткою серії SCBF-D673

972 грн
ДУ 65 Ру10
Міжфланцева
Диск WCB
Ущ. EPDM
Нерозбірна
Додати до списка бажань
973 ₴-973 грн
Дискова поворотна засувка ДУ 80 чавунна міжфланцева нерозбірна серії SCBF-D673-10XEX-80

Дискова поворотна засувка ДУ 80 чавунна міжфланцева нерозбірна серії SCBF-D673-10XEX-80

973 грн
ДУ 80
Міжфланцеве кріплення
Диск WCB, ущільнення EPDM
Ру10 (PN 10)
Додати до списка бажань
1,042 ₴-1,751 грн
Дискова поворотна засувка ДУ 65 нержавіюча міжфланцева розбірна серії SCBF-D674

Дискова поворотна засувка ДУ 65 нержавіюча міжфланцева розбірна серії SCBF-D674

Ціна 1,042 — 1,751 грн
ДУ 65 Ру10
Між-фланцева
Диск SS304/SS316
ущ. EPDM/PTFE
розбірна
Додати до списка бажань
1,080 ₴-1,080 грн
Дискова поворотна засувка ДУ 80 чавунна міжфланцева нерозбірна з рукояткою серії SCBF-D673

Дискова поворотна засувка ДУ 80 чавунна міжфланцева нерозбірна з рукояткою серії SCBF-D673

1,080 грн
ДУ 80 Ру10
Міжфланцева
Диск WCB
Ущ. EPDM
Нерозбірна
Додати до списка бажань
1,098 ₴-1,486 грн
Дискова поворотна засувка ДУ 50 нержавіюча міжфланцева розбірна з рукояткою серії SCBF-D674

Дискова поворотна засувка ДУ 50 нержавіюча міжфланцева розбірна з рукояткою серії SCBF-D674

Ціна 1,098 — 1,486 грн
ДУ 50 Ру 10
Міжфланцева
Диск нж AISI 304/316
ущ. EPDM/PTFE
Розбірна
Додати до списка бажань
1,301 ₴-1,301 грн
Дискова поворотна засувка ДУ 100 чавунна міжфланцева нерозбірна серії SCBF-D673-10XEX-100

Дискова поворотна засувка ДУ 100 чавунна міжфланцева нерозбірна серії SCBF-D673-10XEX-100

1,301 грн
ДУ 100
Міжфланцеве кріплення
Диск WCB, ущільнення EPDM
Ру10 (PN 10)
Додати до списка бажань
1,303 ₴-2,452 грн
Дискова поворотна засувка ДУ 80 нержавіюча міжфланцева розбірна серії SCBF-D674

Дискова поворотна засувка ДУ 80 нержавіюча міжфланцева розбірна серії SCBF-D674

Ціна 1,303 — 2,452 грн
ДУ 80
Між-фланцева
Диск SS304/316
ущільнення EPDM/PTFE
PN 10
Додати до списка бажань
1,320 ₴-1,887 грн
Дискова поворотна засувка ДУ 65 нержавіюча міжфланцева розбірна з рукояткою серії SCBF-D674

Дискова поворотна засувка ДУ 65 нержавіюча міжфланцева розбірна з рукояткою серії SCBF-D674

Ціна 1,320 — 1,887 грн
ДУ 65 Ру10
Міжфланцеве кріплення
Диск CF8M
Упл. EPDM/PTFE
Розбірна
Додати до списка бажань
1,488 ₴-1,488 грн
Дискова поворотна засувка ДУ 100 чавунна міжфланцева нерозбірна з рукояткою серії SCBF-D673

Дискова поворотна засувка ДУ 100 чавунна міжфланцева нерозбірна з рукояткою серії SCBF-D673

1,488 грн
ДУ 100 Ру10
Міжфланцева
Диск WCB
Ущ. EPDM
Нерозбірна
Додати до списка бажань
1,561 ₴-2,520 грн
Дискова поворотна засувка ДУ 80 нержавіюча міжфланцева розбірна з рукояткою серії SCBF-D674

Дискова поворотна засувка ДУ 80 нержавіюча міжфланцева розбірна з рукояткою серії SCBF-D674

Ціна 1,561 — 2,520 грн
ДУ 80 Ру 10
Міжфланцева
Диск CF8M
Ущ. EPDM/PTFE
Розбірна
Додати до списка бажань
1,749 ₴-1,749 грн
Дискова поворотна засувка ДУ 125 чавунна міжфланцева нерозбірна серії SCBF-D673-10XEX-125

Дискова поворотна засувка ДУ 125 чавунна міжфланцева нерозбірна серії SCBF-D673-10XEX-125

1,749 грн
ДУ 125
Міжфланцеве кріплення
Диск WCB, ущільнення EPDM
Ру10 (PN 10)
Додати до списка бажань
1,801 ₴-3,053 грн
Дискова поворотна засувка ДУ 100 нержавіюча міжфланцева розбірна серії SCBF-D674

Дискова поворотна засувка ДУ 100 нержавіюча міжфланцева розбірна серії SCBF-D674

Ціна 1,801 — 3,053 грн
ДУ 100 Ру10
Між-фланцева
Диск CF8M
Ущ. EPDM/PTFE
Додати до списка бажань
1,953 ₴-1,953 грн
Дискова поворотна засувка ДУ 125 чавунна міжфланцева нерозбірна з рукояткою серії SCBF-D673

Дискова поворотна засувка ДУ 125 чавунна міжфланцева нерозбірна з рукояткою серії SCBF-D673

1,953 грн
ДУ 125 Ру10
Міжфланцева
Диск WCB
Ущ. EPDM
Нерозбірна
Додати до списка бажань
2,194 ₴-3,204 грн
Дискова поворотна засувка ДУ 100 нержавіюча міжфланцева розбірна з рукояткою серії SCBF-D674

Дискова поворотна засувка ДУ 100 нержавіюча міжфланцева розбірна з рукояткою серії SCBF-D674

Ціна 2,194 — 3,204 грн
ДУ 100 Ру 10
Міжфланцева
Диск SS304/SS316
EDPM/PTFE
Розбірна
Додати до списка бажань

Засув "батерфляй" (метелик) — це різновид трубопровідної арматури, який у якості запірного елементу має обертовий диск. Його більш формальна назва — дискова поворотна засувка.

Яку купувати дискову поворотну засувку?

На українському ринку є різноманіття дискових поворотних засувок імпортованих з Китаю.

Засув дисковий поворотний фланцевий стальний

Засув стальний поворотний дисковий найчастіше виготовлений зі звичайної литої вуглецевої сталі WCB. Сталь є більш міцною й зносостійкою порівняно з чавуном, має високу корозійну, температурну стійкість. Для оптимальної вартості й ваги виробу корпус часто виготовляють з трохи дешевшого й легшого чавуну, а сталевим є сам диск і металеві втулки, які безпосередньо контактуватимуть із середовищем.

Застосовують сталеві засуви "батерфляй" для водопровідних систем, транспортування трубопроводом нафтопродуктів і природного газу. НЕ слід використовувати їх для агресивних лужних і кислотних речовин.

Затвор дисковий поворотний чавун

Дешеві дискові поворотні затвори виготовляються з чавунним диском — вони також використовуються для води, нафти і природного газу. Основним недоліком чавуну є його крихкість — диск може тріснути від механічного удару, вібрації або різкої зміни тиску. Порівняно зі сталевими вони менш корозійно- і температуростійкі. Ці недоліки можуть дещо компенсуватись збільшенням товщини чавунних дисків, але це робить запірну арматуру важкою.

Чавунний затвор батерфляй категорично не слід застосовувати для питної води, в лініях розливу напоїв, харчових продуктів та для фармацевтичних виробництв — залізо, марганець, мідь та цинк можуть вилуговуватись із чавуну, може відбуватись адсорбція чавуном органічних сполук з продукту, що впливатиме на його хімічний склад та смакові якості зокрема.

Засув дисковий поворотний міжфланцевий

В нашому каталозі всі засуви є міжфланцевими — для встановлення на трубопроводі їх розміщують між двома комірцевими фланцями відповідного діаметру. Перевага міжфланцевих засувок — низька вага, легкість монтажу як у горизонтальному, так і вертикальному положені, висока герметичність. Ціна самого засуву менша ніж фланцевого, але вам доведеться також купити окремі монтажні фланці під нього.

Засув поворотний дисковий фланцевий

Цей різновид засувок вже має на корпусі фланці для кріплення на трубопроводі, тож він важчий і дорожчий. Його НЕ рекомендовано використовувати для агресивних середовищ через ризик витоку.

Вибір засувки батерфляй

При виборі слід звернути увагу на декілька характеристик:

  • Діаметр умовного проходу. Значення ДУ визначає потрібний типорозмір засуву батерфляй — при виборі трубопровідної арматури на заміну старої, знайдіть значення DN вибите на диску або шильдику засувку або ж заміряйте діаметр диску в міліметрах;
  • Ремонтопридатність. Здебільшого поломка полягає у зносі ущільнень й диску, але деякі конструкції не передбачують розбирання й ремонт засуву батерфляй. Окрім цього навіть при розбірній будові, інтернет-магазини часто продають лише саму засувку, а не деталі до неї, що може створити проблеми при пошуку запчастин;
  • Платформа під потрібний привод.

Часті питання

Чи можна регулювати за допомогою поворотного затвора?

Так, дискові затвори батерфляй можуть були зупинені не тільки в крайніх положеннях повороту диска 0° і 90°, а й в проміжних, що призведе до дроселювання потоку та зміну витрат. Для регулювання треба ручка з фіксацією в проміжних положеннях, багатопозиційний електропривід чи пневмопривід з позиціонером.

Які недоліки дискових поворотних затворів?

Основний недолік дискових затворів (батерфляй) – неможливість забезпечити 100% герметичність протягом тривалого терміну експлуатації через знос ущільнення між диском і корпусом. Якщо потрібна висока герметичність, краще розглянути промислові шарові крани чи ножові засувки.
