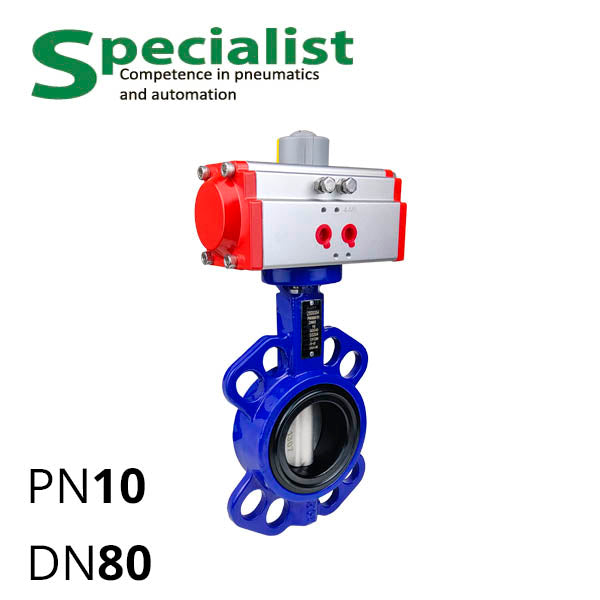

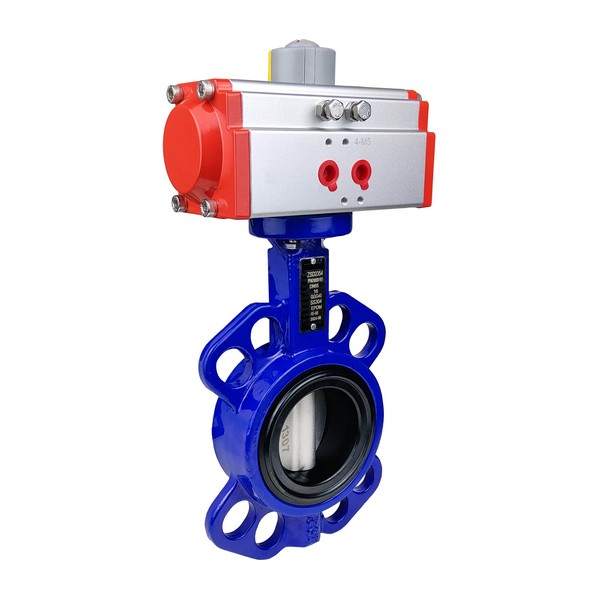

Засувка чавунна батерфляй SCBF-D673-10XEX-80-RAT063 це промисловий дисково-поворотний затвор Ру 10 ДУ 80 з пневмоприводом для багатопозиційного регулювання води, інших неагресивних газових та рідких речовин під тиском, що сумісні з WCB і EPDM. Наша компанія “Specialist” може виготовити диск та сідло з інших матеріалів, щоб дисковий затвор був сумісний з вашим робочим середовищем; Ру16 на замовлення.
| DN | 80 мм |
|---|---|
| Номінальний тиск | Ру 10 (Ру 16 під замовлення) |
| Матеріал корпусу | WCB (вуглецева сталь) |
| Матеріал диску | WCB |
| Матеріал ущільнень | EPDM |
| Витримувана EPDM температура | від −30 до 95° C |
| Монтажна товщина | 45 мм |
| Модель пневмоприводу | SC-RAT063 |
| Спосіб дії SC-RAT063 | Двосторонньої дії |
| Підключення повітря | 1/4″ |
| Рекомендований тиск повітря управління | від 6 до 8 бар |
| Зусилля SC-RAT063 при 6 бар | 43,92 Н⋅м |
Окрім водяного/газового затвору поворотного компанії Specialist Ви можете придбати розподільники стандарту Namur 5/2 для управління пневмоприводом, глушники, фітинги, блоки кінцевих вимикачів, позиціонери.
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | A120 | A180 | Підключення повітря |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 190 | 88 | 69 | 108 | 35 | 45 | 18 | 80 | 30 | ⌀70 | ⌀50 | M8×13 | M6×10 | 14 | ⌀40 | 184 | 233 | G 1/4″ |
Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/4″.
Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F05/F07 стандарту ISO 5211/DIN3337. При квадраті на запірній арматурі 9 або 11 мм Ви можете замовити в нас перехідник-адаптер з квадрату на зірку SCBF-ROD-14x9 або SCBF-ROD-14x11.
Завантажити SC-RAT063-DA 1.22 MB
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D673-10XEX-80 | 50 | 7 | 14 | 11 | 19 | 159 | 129 | 26,5 | 20 | 80 | 48,5 | 138,5 | 115,5 |
Завантажити SCBF-D673-16XEX-80.step (1.43 MB)
* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
