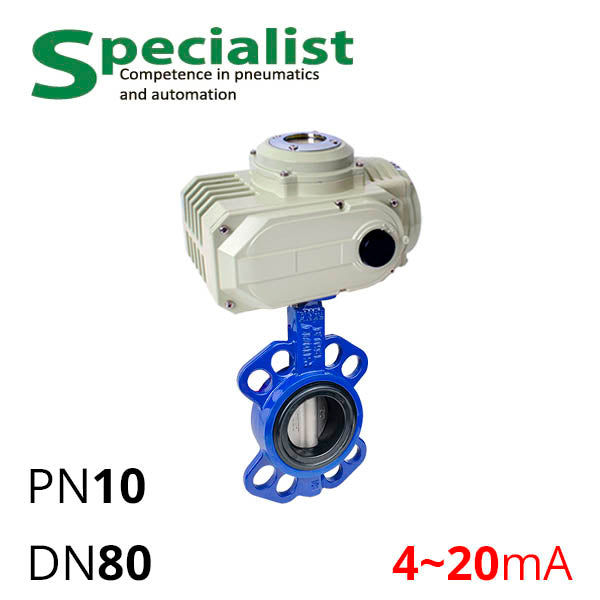

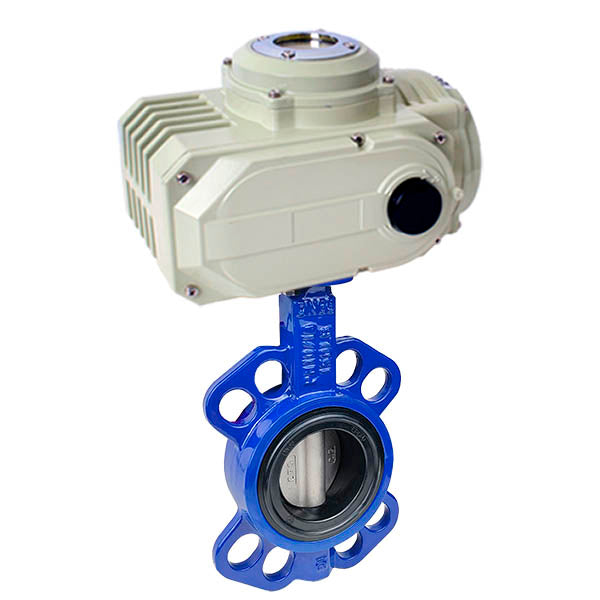

Дискова поворотна засувка ДУ 80 чавунна з регулюючим електроприводом SCBF-D673-10XEX-80-HL-10-A
Дискова поворотна засувка ДУ 80 чавунна з регулюючим електроприводом SCBF-D673-10XEX-80-HL-10-A

Дискова поворотна засувка ДУ 80 чавунна з регулюючим електроприводом SCBF-D673-10XEX-80-HL-10-A

: На складі

: 16,635 грн

Модель: SCBF-D673-10XEX-80-HL-10-A

Ціна: 16,635 ₴  за одиницю

Додати в кошик
Додати до списка бажань

Сума: 16,635 ₴

Промислова регулююча засувка дискова поворотна міжфланцева чавунна з ел. приводом серії SCBF-D673-10XEX-80-HL-10-A це нерозбірний затвор батерфляй "метелик" з корпусом і диском з литої вуглецевої сталі WCB, що на відміну від сірого та ковкого чавуну може працювати під високим тиском і має кращу термостійкість. Діаметр умовного проходу для труб DN 80 мм.

Ці чавунні між-фланцеві засувки батерфляй ДУ 80 оснащені регульованим типом приводу, який може зупинятись пропорційно сигналу 4-20 мА в проміжних положеннях між 0~90° для регулювання об'єму неагресивних газів, повітря, води, рідин зі слабкою концентрацію лугів й обмеженою малою кількістю кислот. Робоче середовище слід перевіряти на сумісність з WCB та EPDM. Допустимий робочий тиск (за замовчуванням) — PN до 10 бар.

Таблиця — Основні параметри ел. приводного дискового поворотного затвору SCBF-D673-10XEX-80-HL-10-A
DN 80 мм
Номінальний тиск Ру 10 бар (1 МПа); на замовлення Ру16, Ру40
Матеріал корпусу WCB по ASTM A216
Матеріал диску WCB по ASTM A216
Матеріал ущільнень EPDM
Робоча температура EPDM від −30 до 95° C
Монтажна товщина 45 мм
Електричний привід SCBF-HL-10-A (многопоз.)
Живлення 220 Вольт
Сигнал керування 4-20 мА
Крутний момент приводу 100 Н⋅м

Наша компанія Specialist (Україна) постачає також електроприводні засувки ДУ80 з матеріалами на замовлення клієнта.

Креслення дискової поворотної засувки Specialist
Розміри засувки батерфляй чавун ДУ80 РУ10 SCBF-D673-10XEX-80
Модель A B C F F1 D1 D n-a n-b DN L H1 H
SCBF-D673-10XEX-80 50 7 14 11 19 159 129 26,5 20 80 48,5 138,5 115,5
Креслення розмірів електроприводу SCBF-HL-10-(A) для запірної та регульованої арматури

Стандартний розмір майданчика під привід та квадрату див. вище у тех.описі.

* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
