| Модель | Опції | Ціна за одиницю | |
|---|---|---|---|
| SCBF-D674-10XEC-80 | SS304 / EPDM | 1,303 ₴ | |
| SCBF-D674-10XES-80 | SS316 / EPDM | 1,433 ₴ | |
| SCBF-D674-10XFS-80 | SS316 / PTFE | 2,452 ₴ |

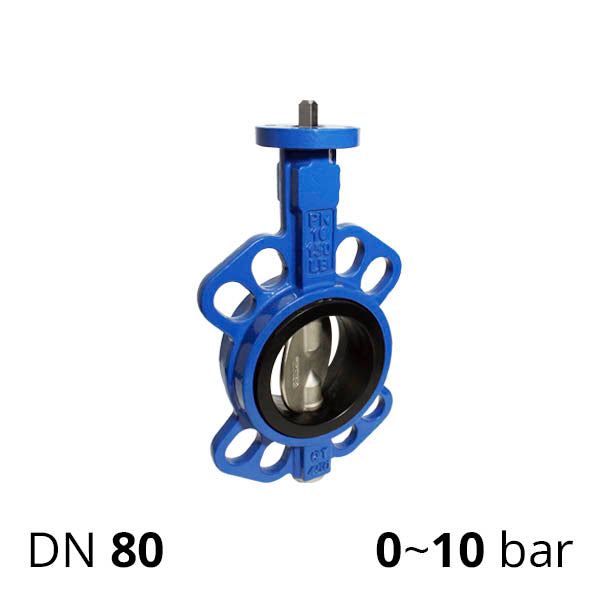

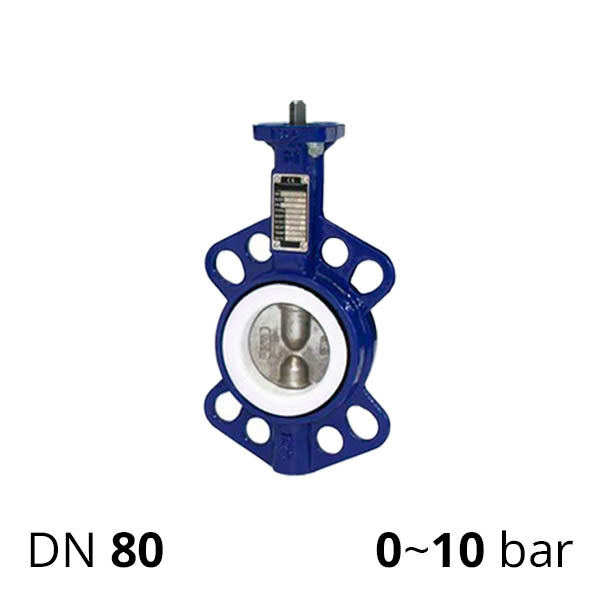

Засувка дискова поворотна міжфланцева нержавіюча серії SCBF-D674-10XEC/10XES/10XFS-80 це розбірний ремонтопридатний затвор батерфляй з корпусом із литої сталі вуглецевої WCB та диском із харчової неіржавної сталі CF8 або CF8M (аналоги AISI 304/316 SS). Має діаметр умовного проходу DN 80 мм та постачається з стандартизованою платформою для встановлення пневмо-, електроприводу чи рукоятки розміром F05.
Дані між-фланцеві засувки батерфляй ДУ 80 є запірно-регульованою арматурою — їх можна використовувати як для роботи в режимі "відкрито/закрито", так і проміжних положеннях для регулювання об'єму неагресивних газів, повітря, води, рідин зі слабкою концентрацію кислоти й лугів, хімічних сумішей сумісних з CF8/CF8M та EPDM/PTFE. Наприклад, засувку для нафтопродуктів ДУ80 обирайте з CF8M(SS316)+PTFE. Допустимий робочий тиск (за замовчуванням) — PN до 10 бар.
| DN | 80 мм |
|---|---|
| Номінальний тиск | Ру 10 бар (1 МПа) |
| Матеріал корпусу | WCB (вуглецева сталь) |
| Матеріал диску | CF8M по ASTM A351 (аналог SS316) |
| Матеріал ущільнень | EPDM або PTFE |
| Витримувана EPDM температура | від −30 до 95° C |
| Витримувана PTFE температура | від −40 до 160° C |
| Майданчик під привід ISO 5211 | F05 |
| Вихід валу | квадрат 9 мм |
| Рекомендований крутний момент приводу | не менше 42 Н⋅м для EPDM, не менше 51 Н⋅м для PTFE |
| Монтажна товщина | 45 мм |
Компанія Specialist (Україна) напряму імпортує запірну та регулюючу арматуру з Китаю та Європи, а також має на складі ручні, електричні та пневматичні приводи, фланці, інші комплектуючі до трубопровідної арматури — позиціонери, тощо. В нас Ви можете купити засувку необхідних Вам розмірів та матеріалів за справедливою ціною.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D674-10XEC-80 | 50 | 7,5 | 12 | 9 | 18 | 151/163 | 125 | 30 | 21 | 80 | 49 | 103,5 | 157 |
| SCBF-D674-10XES-80 | 50 | 7,5 | 12 | 9 | 16 | 151/163 | 125 | 30 | 21 | 80 | 49 | 103,5 | 157 |
| SCBF-D674-10XFS-80 | 50 | 7,5 | 12 | 9 | 16 | 151/163 | 125 | 30 | 21 | 80 | 49 | 103,5 | 157 |
| SCBF-D670-16XFC-80 | 50 | 7 | 14 | 11 | 15 | 158,00 | 129 | 25 | 20 | 80 | 48,5 | 98,5 | 155,5 |
| SCBF-D671-16XES-80 | 50 | 7,5 | 12 | 9 | 20 | 152,00 | 125 | 30 | 21 | 80 | 49 | 103,5 | 157 |
* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
