| Модель | Опції | Ціна за одиницю | |
|---|---|---|---|
| SCBF-D674-10XEC-80-RAT063 | SS304 / EPDM | 4,752 ₴ | |
| SCBF-D674-10XES-80-RAT063 | SS316 / EPDM | 4,881 ₴ | |
| SCBF-D674-10XFS-80-RAT075 | SS316 / PTFE | 6,612 ₴ |

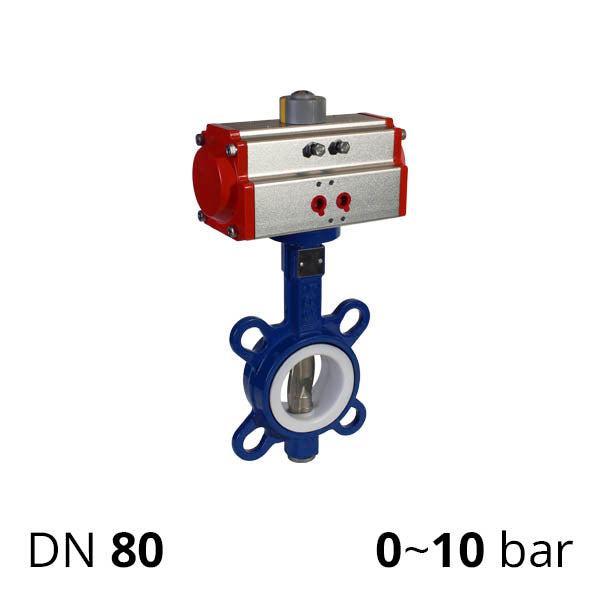

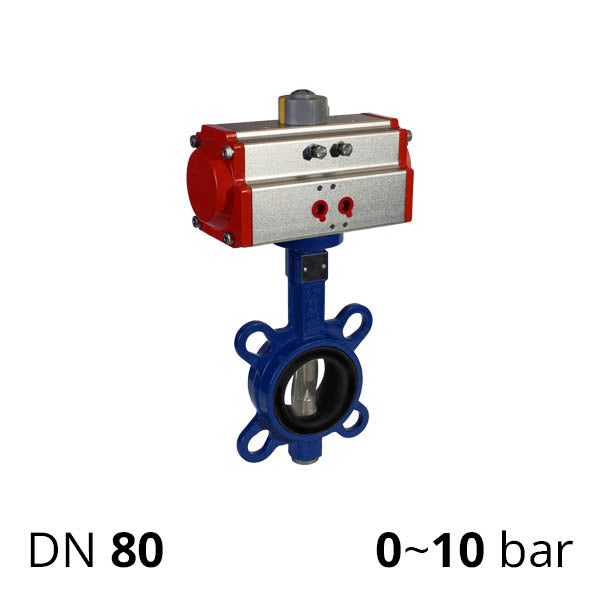

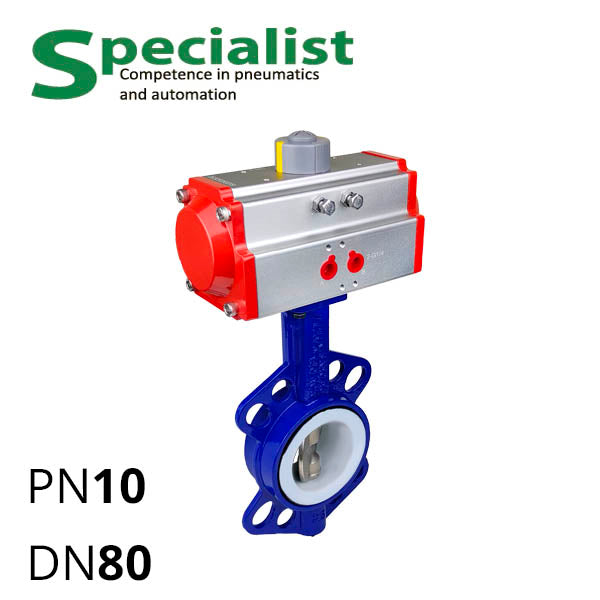

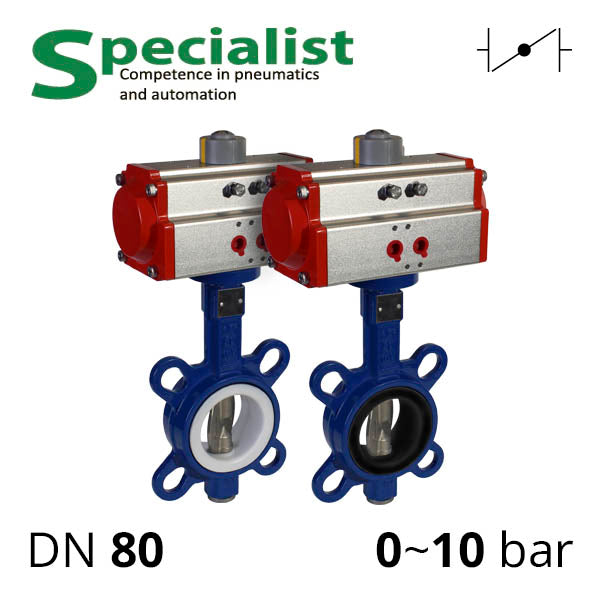

Засувка дискова поворотна міжфланцева нержавіюча серії SCBF-D674-10XEC/10XES/10XFS-80-RAT063/RAT075 це розбірний ремонтопридатний затвор батерфляй з корпусом із литої сталі вуглецевої WCB та диском із харчової неіржавної сталі CF8 або CF8M (аналоги AISI 304/316 SS), що має діаметр умовного проходу DN 80 мм та постачається з встановленим двостороннім поворотним пневмоприводом для трубопровідної арматури RAT063 або RAT075.
Дані між-фланцеві засувки батерфляй ДУ 80 є запірно-регульованою арматурою — їх можна використовувати як для роботи в режимі "відкрито/закрито", так і при доукомлектації позиціонером можна отримувати проміжні положення для регулювання об'єму неагресивних газів, повітря, води, рідин зі слабкою концентрацію кислоти й лугів, хімічних сумішей сумісних з CF8/CF8M та EPDM/PTFE. Допустимий робочий тиск (за замовчуванням) — PN до 10 бар.
| DN | 80 мм |
|---|---|
| Номінальний тиск | Ру 10 бар (1 МПа) |
| Матеріал корпусу | WCB (вуглецева сталь) |
| Матеріал диску | CF8/CF8M по ASTM A351 (аналог SS316) |
| Матеріал ущільнень | EPDM або PTFE |
| Витримувана EPDM температура | від −30 до 95° C |
| Витримувана PTFE температура | від −40 до 160° C |
| Монтажна товщина | 45 мм |
| Модель пневмоприводу | SC-RAT063 або SC-RAT075 |
| Спосіб дії приводу | Двосторонньої дії |
| Підключення повітря | отвір 1/4″, рекомендований розподільник SC-DN (Namur) |
| Крутний момент SC-RAT063 при 6 бар | 43,92 Н⋅м |
| Крутний момент SC-RAT073 при 6 бар | 70,5 Н⋅м |
Компанія Specialist (Україна) напряму імпортує запірну та регулюючу арматуру з Китаю та Європи, а також має на складі ручні, електричні та пневматичні приводи, фланці, інші комплектуючі до трубопровідної арматури — позиціонери, тощо. В нас Ви можете купити засувку необхідних Вам розмірів та матеріалів за справедливою ціною.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D674-10XEC-80 | 50 | 7,5 | 12 | 9 | 18 | 151/163 | 125 | 30 | 21 | 80 | 49 | 103,5 | 157 |
| SCBF-D674-10XES-80 | 50 | 7,5 | 12 | 9 | 16 | 151/163 | 125 | 30 | 21 | 80 | 49 | 103,5 | 157 |
| SCBF-D674-10XFS-80 | 50 | 7,5 | 12 | 9 | 16 | 151/163 | 125 | 30 | 21 | 80 | 49 | 103,5 | 157 |
| SCBF-D670-16XFC-80 | 50 | 7 | 14 | 11 | 15 | 158,00 | 129 | 25 | 20 | 80 | 48,5 | 98,5 | 155,5 |
| SCBF-D671-16XES-80 | 50 | 7,5 | 12 | 9 | 20 | 152,00 | 125 | 30 | 21 | 80 | 49 | 103,5 | 157 |
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | A120 | A180 | Підключення повітря |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 190 | 88 | 69 | 108 | 35 | 45 | 18 | 80 | 30 | ⌀70 | ⌀50 | M8×13 | M6×10 | 14 | ⌀40 | 184 | 233 | G 1/4″ |
Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/4″.
Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F05/F07 стандарту ISO 5211/DIN3337. При квадраті на запірній арматурі 9 або 11 мм Ви можете замовити в нас перехідник-адаптер з квадрату на зірку SCBF-ROD-14x9 або SCBF-ROD-14x11.
Завантажити 3D модель (.step)
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | A120 | A180 | Підключення повітря |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 207 | 99.5 | 100.5 | 119.5 | 38.5 | 52.5 | 20.5 | 80 | 30 | ⌀70 | ⌀50 | M8×10 | M6×8 | 14 | ⌀40 | 103 | 243 | G 1/4″ |
Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/4″.
Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F07/F10 стандарту ISO 5211/DIN3337. При квадраті на запірній арматурі 11 або 4 мм Ви можете замовити в нас перехідник-адаптер з квадрату на зірку SCBF-ROD-14x11 або SCBF-ROD-14x9.
Завантажити 3D модель (.step)
* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
