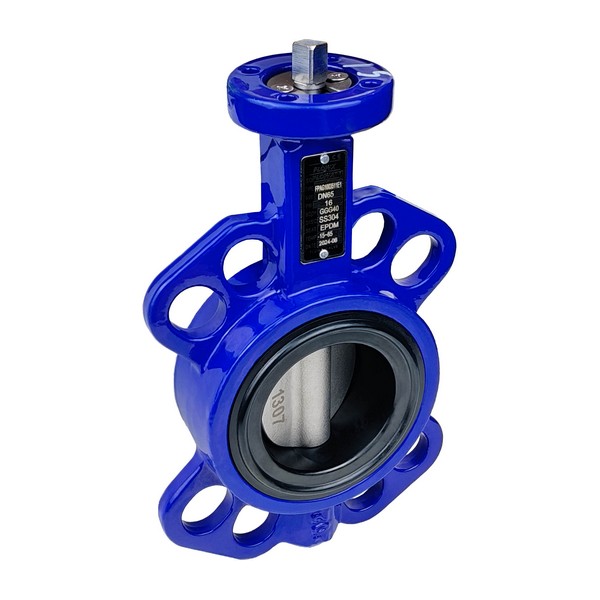

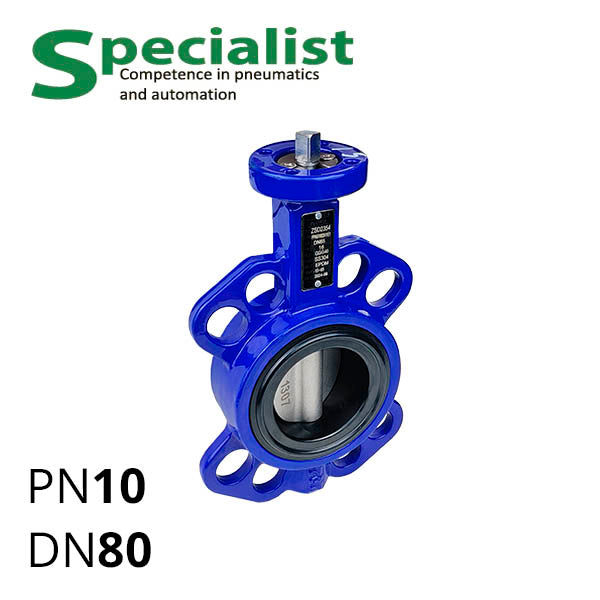

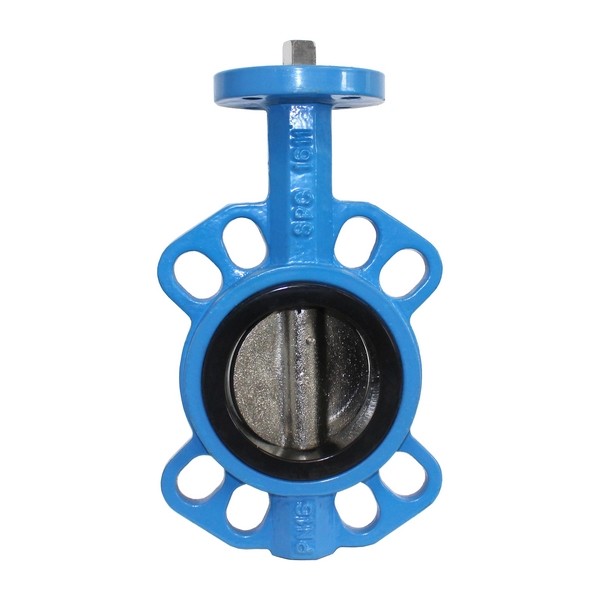

Промислова засувка дискова поворотна міжфланцева чавунна серії SCBF-D673-10XEX-80 це нерозбірний затвор батерфляй "метелик" з корпусом і диском з литої вуглецевої сталі WCB, що на відміну від сірого та ковкого чавуну може працювати під високим тиском і має кращу термостійкість. Діаметр умовного проходу для труб DN 80 мм. Постачаються з стандартизованою платформою для встановлення пневмо-, електроприводу чи рукоятки розміром F05.
Ці чавунні між-фланцеві засувки батерфляй ДУ 80 є запірно-регульованою трубопровідною арматурою — їх можна використовувати як для роботи в режимі "відкрито/закрито", так і проміжних положеннях для регулювання в об'єму неагресивних газів, повітря, води, рідин зі слабкою концентрацію лугів й обмеженою малою кількістю кислот. Робоче середовище слід перевіряти на сумісність з WCB та EPDM. Допустимий робочий тиск (за замовчуванням) — PN до 10 бар.
| DN | 80 мм |
|---|---|
| Номінальний тиск | Ру 10 бар (1 МПа) |
| Матеріал корпусу | WCB по ASTM A216 |
| Матеріал диску | WCB по ASTM A216 |
| Матеріал ущільнень | EPDM |
| Робоча температура | від −30 до 95° C |
| Майданчик під привід ISO 5211 | F05 |
| Вихід валу | квадрат 9 мм |
| Рекомендований крутний момент приводу | не менше 42 Н⋅м |
| Монтажна товщина | 46 мм |
Наша компанія Specialist (Україна) постачає також засувки ДУ80 з матеріалами на замовлення клієнта та встановленими приводами (рукоятки, пневмоприводи та електричні приводи з регулюванням позиції.
